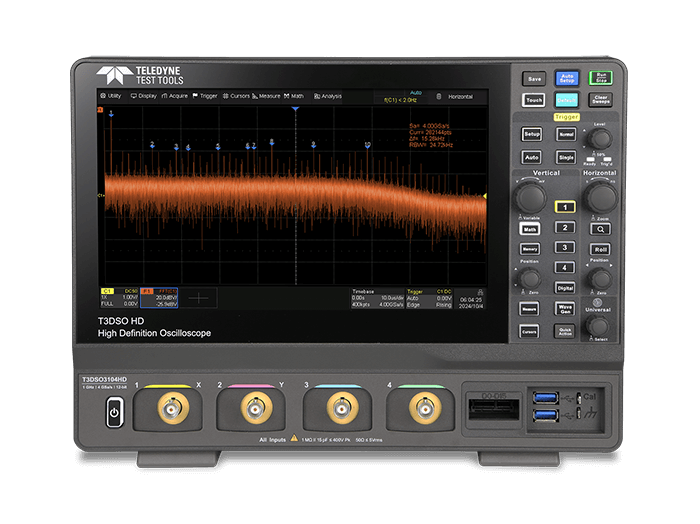

T3DSO3000HD 系列示波器

這個 T3DSO3000HD 系列采用最新技術，在正常模式下最大波形捕獲率高達 200,000 wfm/s，在序列模式下最大波形捕獲率高達 890,000 wfm/s，具有 256 級亮度等級顯示功能和色溫顯示模式。它還采用了創新的數字觸發系統，靈敏度高，抖動低。觸發系統支持多種強大的觸發模式，包括串行總線觸發。歷史波形記錄、搜索和導航功能、序列模式、模板測試、波特圖和功率分析等工具是標準配置，允許捕獲、存儲和分析擴展的波形記錄。令人印象深刻的測量和數學功能、50 MHz 任意波形發生器選項以及串行解碼也是該系列產品的特點 T3DSO3000HD。

10.1英寸超大電容觸摸屏支持多點觸摸手勢，加上人性化的UI設計，可大大提高操作效率。它還支持鼠標控制和通過局域網進行遠程Web控制。

• 12-bit 采樣率高達 4 GS/s 的模擬數字轉換器
• 前端噪聲基底為 125 μVrms @ 1 GHz 帶寬，直流增益精度為 0.5 %
• 4 個模擬通道，帶寬高達 1 GHz
• 波形捕獲率高達 200,000 wfm/s（正常模式）和 890,000 wfm/s（序列模式）
• 支持256級強度分級和色溫顯示模式
• 高達 400 Mpts/ch 記錄長度
• 串行總線觸發和解碼器，標準支持協議 I2C、SPI、UART、CAN、LIN、CAN FD、FlexRay、I2S、MILSTD-1553B、SENT、Manchester 和 ARINC429。
• 標準配備功率分析、波特圖和序列模式功能。
• MSO – 16 個數字通道（可選）
• 歷史波形記錄（History）功能，最大記錄波形長度為80,000幀
• 自動測量 50 多個參數，支持直方圖、軌跡、趨勢、門控測量以及數學、歷史和參考測量的統計
• 4 條數學軌跡 (4 Mpts FFT（加、減、乘、除、積分、微分、平方根等），支持公式編輯器
• 基于硬件的高速平均，ERES；基于硬件的高速模板測試功能，帶有用于創建用戶定義模板的模板編輯器工具
• 內置 50 MHz 波形發生器軟件。需要選配 T3DSO-FGMOD硬件激活。
• 接口包括：2x USB 3.0 主機、1x USB 2.0 主機、USB 3.0 設備 (USBTMC)、1000M LAN (VXI-11/Telnet/Socket/LXI)、外部觸發輸入、輔助輸出（通過/失敗、觸發輸出）
• 內置Web服務器支持使用Web瀏覽器通過LAN端口進行遠程控制。支持SCPI遠程控制命令。支持外接鼠標和鍵盤
