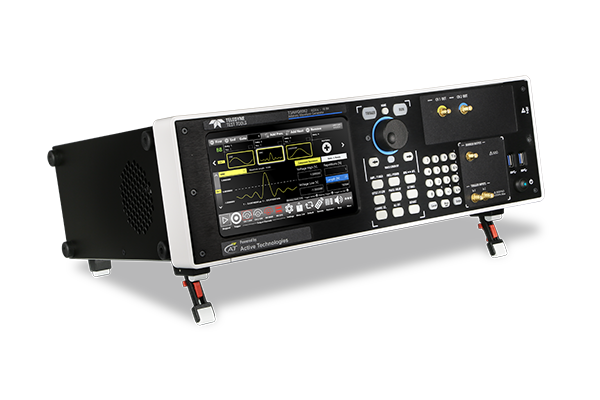

高性能任意波形發生器
這個 T3AWG6K系列由三款高性能任意波形發生器組成，分別具有2、4和8個模擬通道，16位垂直分辨率，RF模式下采樣率高達12.32 GS/s，波形存儲深度為4 Gpts，具有出色的信號保真度，可輕松生成復雜信號。此外，多達32個數字通道與模擬信號同步，可用于高級電子測試。
T3AWG6K 系列 – 2、4 和 8 通道任意波形發生器
配置和報價主要功能
- 2、4 和 8 通道配置
- 16 位垂直分辨率
- RF 模式下采樣率高達 12.32 GS/s
- 16 位垂直分辨率。
- 每通道 4 Gpts 波形內存
- 高達 5 Vpp 的輸出電壓和 ±2.5 V 的基線偏移 50 歐姆
多功能發電機

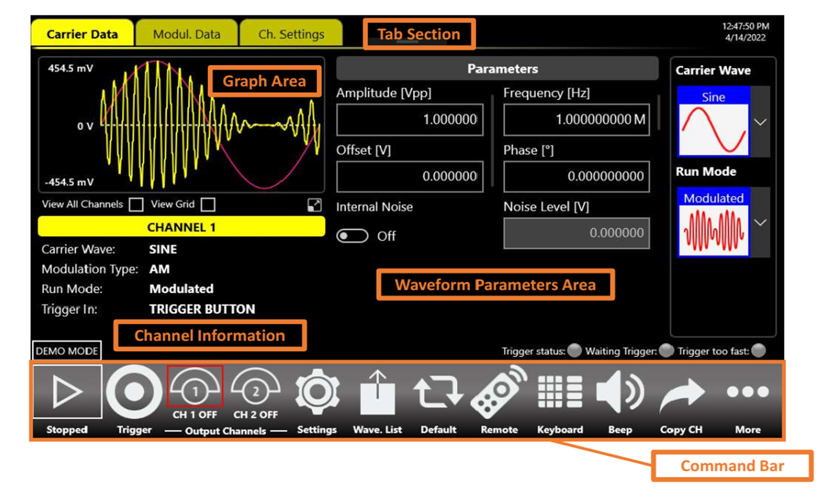

任意函數發生器
- 改進的直接數字合成 (DDS) 技術
- 16 位垂直分辨率
- 內置波形包括正弦波、方波、脈沖波、鋸齒波、sin(x)/x 噪聲、直流、高斯波、洛倫茲波、指數上升波、指數衰減波、半正矢波、雙脈沖波、任意波（2 至 16KSample）
- 運行模式包括連續、掃描、突發和調制（AM、FM、PM、FSK、PSK 和 PWM）
任意波形發生器
- 可變時鐘真任意技術
- 可變時鐘高達 6.16 GS/s（RF 模式下為 12.32 GS/s）
- 波形長度4Gpts @ch
- 序列器中最多有 16,384 個波形條目，重復計數器高達 4G 或無限，最小波形長度 16 點
- 運行模式包括連續、觸發、單次/突發、步進和高級

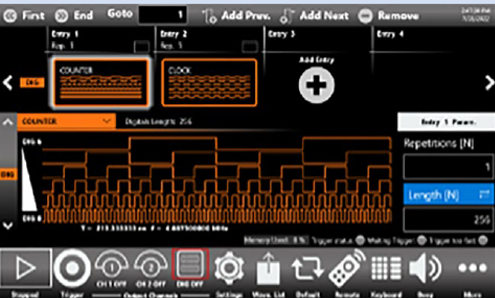

數字模式發生器
- 最多 32 個數字通道與模擬通道同步
- LVTTL數字輸出
- 16 個 SMA (LVDS) 輸出
數字 I/Q 調制器（RF 模式）
- 16 位 I/Q 組件
- 單載波（2 I/Q 壓縮）或雙載波（4 I/Q 壓縮）
- 可變時鐘高達 12.32 GS/s
資源中心
| 姓名 | |
|---|---|
| T3AWG6K 系列數據表 | 產品規格書 |
| T3AWG6K 系列情況說明書 | 事實說明書 |
| 姓名 | |
|---|---|
T3AWG6K 系列簡易 TrueArb 用戶手冊 | 使用指導手冊 |
T3AWG6K 系列簡易 AFG 用戶手冊 | 使用指導手冊 |
T3AWG6K 系列簡易 TrueArb 編程手冊 | 使用指導手冊 |
T3AWG6K系列簡易AFG編程手冊 | 使用指導手冊 |
其他軟件選項
| 模型 | 描述 | |
|---|---|---|
| T3AWG6-8DIG |
8 個數字輸出通道，分別為 2 CH、4 CH 和 8 CH T3AWG6K 型號（需要 1 根 Mini-SAS 電纜） |
|
| T3AWG6-16DIG |
16 通道和 4 通道的 8 個數字輸出通道 T3AWG6K 型號（需要 2 根 Mini-SAS 電纜） |
|
| T3AWG6-32DIG |
32 通道 8 數字輸出通道 T3AWG6K 型號（需要 4 根 Mini-SAS 電纜） |
