靈活輕巧便攜

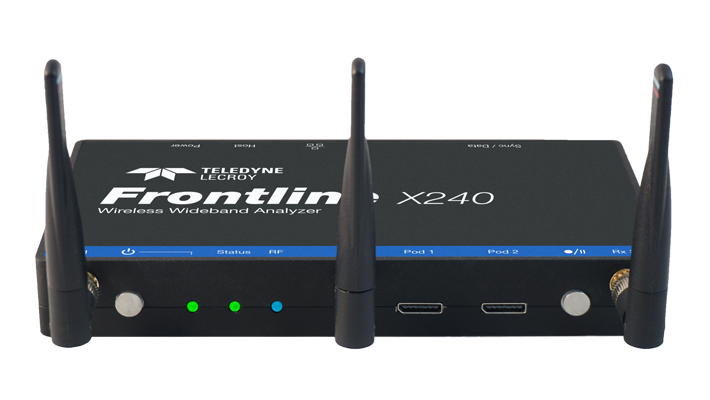

該 Frontline X240 無線協議分析儀捕獲無線設備之間的信息流，并且可以支持各種無線技術（包括藍牙、Wi-Fi 和 802.15.4）來實現這一點。 它與功能強大的 Teledyne LeCroy Wireless Protocol Suite 軟件配合使用，可為開發人員提供一套強大的分析工具，包括藍牙協議分析、藍牙音頻分析和頻譜分析。

該 Frontline X240 可以捕獲和解碼正在開發或調試的無線設備，即使是在具挑戰性的環境中。 它結構緊湊、功能強大且專為移動而設計 - 重量?jī)H為 1.5 磅！ 它可以捕獲多達 16 個邏輯通道，并且可以通過 USB 供電，從而實現無 PC 捕獲的工作模式。 它非常適合在實驗室或測試設施中使用，但當您需要移動中使用并在野外或路上隨身攜帶時，它一定不會讓你失望。

• 體積小巧，USB 總線供電，并包含車載適配器，具有出色的便攜性
• 支持藍牙 v6.2、Wi-Fi 5（802.11 a/b/g/n/ac、3x3 MIMO）和 802.15.4 — 每種協議均可獨立用于有針對性的分析
• 使用模塊化許可選擇您需要的功能：
  • 帶信道探測功能的藍牙 LE
  • 藍牙經典 (BR/EDR)
  • 藍牙雙模（LE 和 Classic）
  • Wi-Fi 5 3x3 MIMO（802.11 ac）
  • 802.15.4（Zigbee/Thread/Matter）
• 使用兩個 pod 捕獲并解碼 HCI UART（H4、H5、BCSP、WCI-2）、SPI 和音頻 I2S 接口
• 支持包括兩個高度可配置的 8 通道邏輯艙，用于有線信號捕獲
• 手動和自動增益設置可確保在不同環境下實現最佳性能
• 使用集成的藍牙音頻專家系統快速識別藍牙協議和音頻問題的根本原因 - 使用音頻和邏輯分析儀配件測量和調試音頻延遲問題
• 支持實時和捕獲后解密和協議分析
• 支持所有藍牙配置文件和協議，符合最新發布的規范
• 無需 PC，只需一鍵操作即可捕獲數據，適合現場部署
• 利用內置頻譜分析識別并排除潛在的射頻沖突
• 完全兼容藍牙網狀網絡技術
• 通過廣泛的 API 支持輕松集成到自動化測試設置中。

Frontline X240 支持靈活的配置，允許用戶為每項工作量身定制一臺合適的工具。 可以通過不同的授權文件，在X240 激活任何單一技術（藍牙 BR/EDR、藍牙 LE、藍牙雙模、802.11 a/b/g/n 和 ac，或 802.15.4）或這些技術的任意組合，以避免不必要的花費。 CrossSync 功能允許您將多個 X240 單元連接在一起以同時捕獲多種無線技術，并可以使用多天線捕獲技術。

由于無線應用無處不在，因此測試期間對移動性的需求至關重要。 這 Frontline X240 的設計考慮到了這一需求。 Teledyne LeCroy 在僅比平裝小說大一點的包裝中提供了更大的捕獲能力。 但便攜性不僅僅是尺寸。 這 Frontline X240 配備了一個車載適配器，適用于移動汽車應用，當交流電源難以獲得時，可以通過 USB 供電。 當需要真正的移動性時，Excursion模式將允許用戶按下按鈕捕捉空中的一切，而無需連接任何 PC。

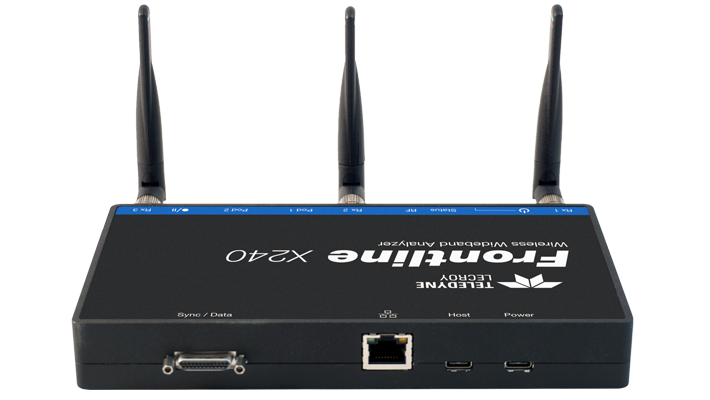

• 緊湊型（7.5 英寸寬 X 4 英寸深 X 1 英寸高）- 僅 1.5 磅
• 選擇您要關注的設備以及您的微微網和拓?fù)?/li>
• 單擊以開始捕獲數據
• 在捕獲期間或之后解密和分析數據 - 實時和捕獲后解密

該 Frontline頻譜分析功能在無線協議套件軟件中提供了整個 2.4GHz ISM 頻段的頻譜圖。 因此用戶能夠查看在測試環境中覆蓋在捕獲的 RF 能量之上的時間同步捕獲的無線數據包。 當用戶將鼠標懸停在捕獲的射頻能量上時，會顯示信號強度 (RSSI)。 通過這些數據，您可以在 Coexistence 視圖中看到多種無線技術如何共存。

頻譜分析功能和共存視圖使用戶能夠識別 RF 干擾并了解他們的無線設備如何在擁擠的 2.4GHz ISM 頻段中有效運行。

集成的藍牙音頻專家系統是市面上首款也是一款將音頻分析與藍牙協議分析相結合的分析工具。這項獨特功能使開發人員能夠快速查明各種應用中各種藍牙協議相關音頻問題的根本原因，包括最新的藍牙 LE 音頻和用于廣播音頻的藍牙 Auracast。

軟件內可直接繪制和播放音頻波形，提供直觀高效的音頻數據分析方法。獨特的音頻評級指標功能使開發人員能夠使用參考音頻文件來調試音頻質量問題。

新功能：音頻延遲測量準確測量藍牙鏈路上的端到端音頻延遲，幫助開發人員優化游戲、視頻流和輔助聽力設備等時間敏感型應用程序的性能。

了解更多

音頻專家功能真正將新手轉變?yōu)閷＜遥⑹箤＜以跍y(cè)試藍牙設備（如助聽器、汽車信息娛樂系統、揚聲器和耳機）時更加高效。

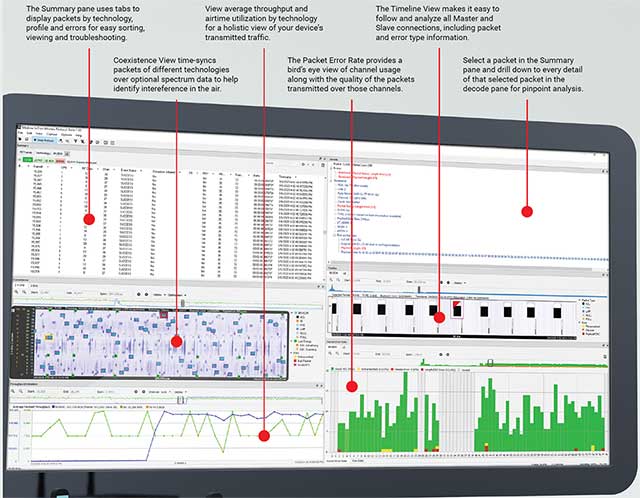

Teledyne LeCroy 的無線協議套件結合了 Frontline數十年的協議分析經驗和最新的協議規范支持以及簡化的界面，將所有分析工具集成到一個可靠的軟件框架中，該框架可以根據您自己喜歡的工作和評估信息的方式進行調整。 當與 Teledyne LeCroy 獨特的便攜式和可配置無線協議分析儀系列配合使用時，無線協議套件可為任何使用 2.4GHz ISM 頻段技術的人提供世界強大的軟件體驗。

可隨意調整的窗體布局的分析工具

• 摘要面板
• 數據包解碼
• 原始數據面板
• 共存視圖
• 時序分析
• 吞吐量/利用率
• 誤包率
• BR/EDR 和 LE 時間軸視圖
• 統計面板
• 消息流程圖
• 藍牙音頻專家系統

了解更多有關 無線協議套件軟件以及它如何幫助您在設計、開發和排除設備故障時更高效地工作。
