強大的一體式無線測試
Wi-Fi 7 解決方案

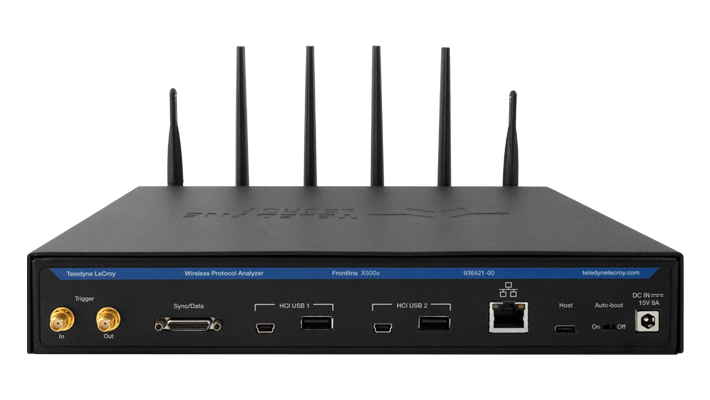

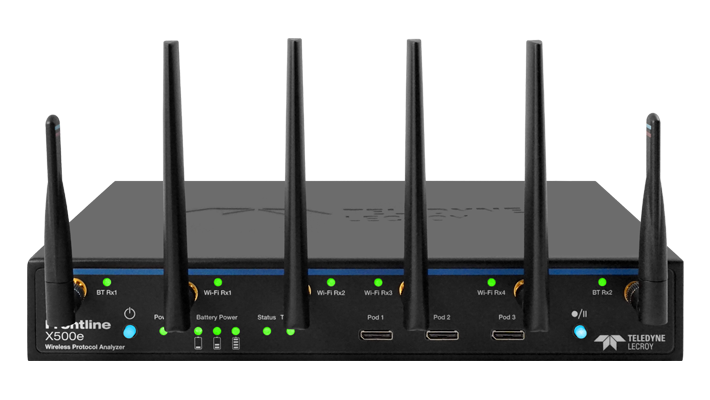

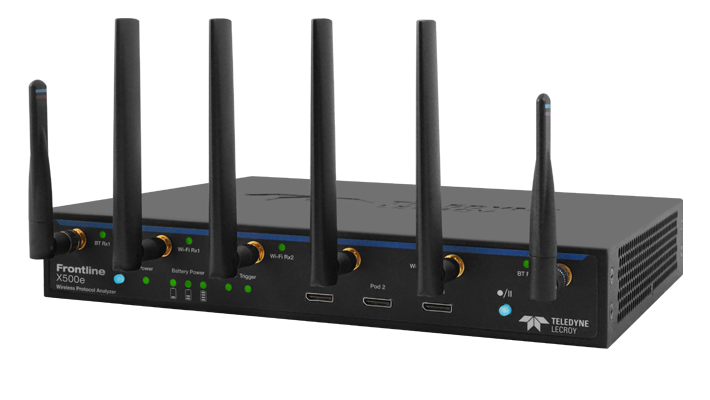

在其前身的成功基礎上， Frontline X500，X500e 是一款全面的一體式解決方案，可無縫捕獲和關聯來自 Wi-Fi 7 等多種無線通信技術的數據。它可以即時查看無線流量，從而實現快速識別和解決性能問題以及由于藍牙、Wi-Fi 和 802.15.4 共存于 2.4 GHz ISM 頻段而導致的共存問題。

• 高性能協議測試解決方案
• 兩個獨立的藍牙無線電，可實現卓越的捕獲性能
• 用于同步時間相關捕獲藍牙 (BR/EDR) 和低功耗、802.11be、802.15.4 和有線技術的一體式解決方案
• IEEE 802.11be 2x2 MU-MIMO (Wi-Fi 7) 無與倫比的 Wi-Fi 覆蓋范圍，包括在兩個通道上同時捕獲
• 即將推出的藍牙 LE 高數據吞吐量 (HDT) 功能的早期訪問支持
• 支持低速率無線個人區域網絡 (LR-WPAN)，如 Matter 和 Thread 協議
• 通過用戶高度可配置的 POD 進行邏輯分析通過 24x 3 通道 POD 支持多達 8 個通道
• HCI USB、HCI SPI、HCI UART（H4/H5/BCSP 和 WCI-2）和音頻 I2S 的捕獲和解碼
• 可進行實時解密或捕獲后解密分析
• 原始 RF 頻譜視圖有助于識別 2.4 GHz ISM 頻段中潛在的 RF 沖突
• 游覽模式允許一鍵式 PC-free 捕獲
• 通過以太網進行主機通信以進行遠程捕獲
• 使用擴展的 API接口，可以實現這些測試流程自動化
• 協議和配置文件等的最新解碼

這個 Frontline X500e 無線協議分析儀是業界更通用的無線分析工具，不僅支持所有已發布和即將推出的藍牙 BR/EDR 和低功耗規范，還支持基于 802.15.4 的協議（例如 Matter 和 Thread）以及所有最新的 Wi-Fi 技術，包括 Wi-Fi 7，它將 Wi-Fi 技術擴展到 6GHz ISM 頻段。

使用 VHDL 語言編寫 Frontline X500e 是一款獨立的 Wi-Fi 分析儀，可同時捕獲任意兩個頻段上兩個 Wi-Fi 信道上的 802.11 a/b/g/n/ac/ax/be 數據，包括 Wi-Fi 7 MLO 功能。作為一款基于硬件的非侵入式分析儀，它非常適合高速實時數據捕獲和分析。它還支持捕獲 HCI/WCI-2 UART 協議和邏輯信號以及無線 Wi-Fi 數據包，非常適合使用軟件中的時序分析和共存視圖功能調試與時序相關的問題。板載硬件緩沖區可確保卓越的性能，最大限度地減少其他基于網絡的分析儀（如 Wireshark）中常見的數據包丟失和處理緩慢問題。它還支持將捕獲文件導出為與 Wireshark 兼容的格式，以獲得無縫的類似 Wireshark 的體驗。

使用 Frontline X500e 協議分析儀支持通過 LE、Wi-Fi 和 Thread 進行調試，涉及在調試過程中捕獲和分析設備之間的通信。這種全面的方法使開發人員能夠識別和解決與設備配對、網絡形成和跨不同協議的數據交換相關的問題。通過利用分析儀的多技術協議功能、實時數據包捕獲和詳細的協議解碼，開發人員可以確保支持 Matter 的設備在不同網絡環境中的無縫互操作性和更佳性能。這種整體調試過程對于提供可靠且安全的智能家居解決方案至關重要。

憑借射頻頻譜分析、網格分析、24 通道邏輯分析支持和藍牙天線分集功能，X500e 確實是適合每項無線分析工作的工具。這 Frontline X500e 配備偏移模式，用戶只需按一下按鈕即可捕獲空中的一切，無需連接任何 PC，也無需任何協議專業知識。該系統還支持與其他 Teledyne LeCroy 協議分析儀行業領先工具進行時間相關操作和捕獲，使用專有的 CATC Sync 連接和 CrossSync 軟件。

這個 Frontline X500e 頻譜分析功能在無線協議套件軟件中提供整個 2.4GHz ISM 頻段的 RF 熱圖。這使用戶能夠查看覆蓋在測試環境中捕獲的射頻能量之上的時間同步捕獲的無線數據包。當用戶將鼠標懸停在捕獲的射頻能量上時，會顯示信號強度 (RSSI)。通過這些數據，您可以在共存視圖中了解多種技術如何共存。

頻譜分析功能和共存視圖使用戶能夠識別 RF 干擾并了解他們的無線設備如何在擁擠的 2.4GHz ISM 頻段中有效運行。

集成的藍牙音頻專家系統是一款將音頻分析與藍牙協議分析相結合的分析工具。這項獨特功能使開發人員能夠快速查明各種應用中各種藍牙協議相關音頻問題的根本原因，包括最新的藍牙 LE 音頻和用于廣播音頻的藍牙 Auracast。

軟件內可直接繪制和播放音頻波形，提供直觀高效的音頻數據分析方法。獨特的音頻評級指標功能使開發人員能夠使用參考音頻文件來調試音頻質量問題。

新功能：音頻延遲測量準確測量藍牙鏈路上的端到端音頻延遲，幫助開發人員優化游戲、視頻流和輔助聽力設備等時間敏感型應用程序的性能。

了解更多

音頻專家功能真正將新手轉變為專家，并使專家在測試藍牙設備（如助聽器、汽車信息娛樂系統、揚聲器和耳機）時更加高效。

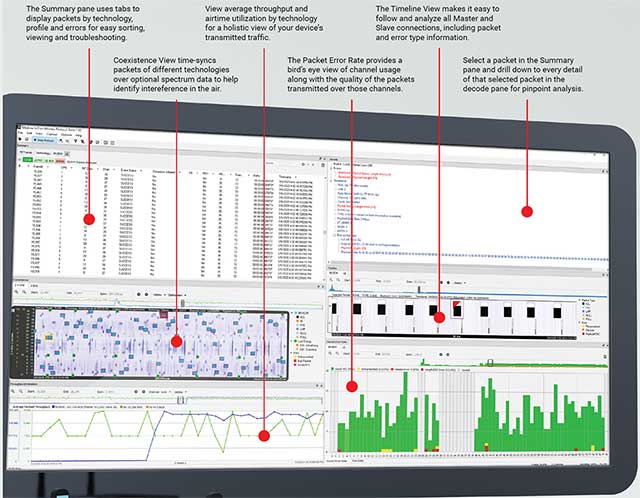

Teledyne LeCroy 的無線協議套件結合了 Frontline數十年的協議分析經驗和最新的協議規范支持以及簡化的界面，將所有分析工具集成到一個可靠的軟件框架中，該框架可以根據您自己喜歡的工作和評估信息的方式進行調整。 當與 Teledyne LeCroy 獨特的便攜式和可配置無線協議分析儀系列配合使用時，無線協議套件可為任何使用 2.4GHz ISM 頻段技術的人提供強大的軟件體驗。

可隨意調整的窗體布局的分析工具

• 摘要面板
• 數據包解碼
• 原始數據面板
• 共存視圖
• 時序分析
• 吞吐量/利用率
• 誤包率
• BR/EDR 和 LE 時間軸視圖
• 統計面板
• 消息流程圖
• 藍牙音頻專家系統

了解更多有關 無線協議套件軟件以及它如何幫助您在設計、開發和排除設備故障時更高效地工作。
