PCIe 4.0 峰值性能

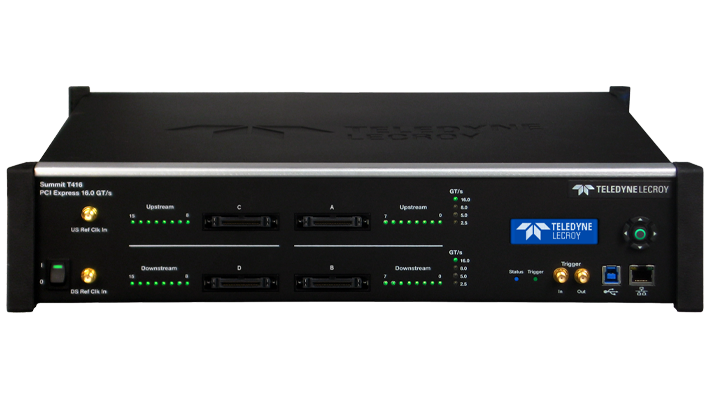

Summit T416 是力科新一代的協議分析儀，針對基于高速 PCI Express 4.0 I/O 的應用，例如工作站、臺式機、顯卡、存儲和網卡應用。
PCIe 4.0、NVMe
技術優勢
高達 x16
鏈接寬度
高達 x16
數據速率
概述
- Summit T416 分析儀是高速 PCIe 4.0 協議分析儀，可滿足 16GT/s 和高達 x16 通道寬度協議分析的挑戰。許多 PCIe 4.0 產品設計已采用 PCIe 4.0 規范進行。目前，各公司正在與 Teledyne LeCroy 合作 Summit 用于 PCIe 416 的 Z4.0 協議練習器在部署 PCIe 4.0 時用于滿足其測試需求的主機系統仿真。 協議分析器和練習器的這種組合使 Teledyne LeCroy 成為 PCIe Gen 4 協議測試和開發工具的專業供應商。為系統板上的 CEM 或其他外形規格插座提供協議分析器連接的高速內插器仍將繼續成為主要供應商將 PCIe 流量捕獲到協議分析器中的方法。
PCIe 4.0 技術
PCIe 4.0技術通過提高數據比特率（3.0 GT/s變?yōu)? GT/s）的組合實現了PCIe 16標準的兩倍有效數據吞吐率，PCIe 4.0使用了與PCIe 3.0類似的編碼，這些編碼已被證明對數據傳輸是可靠的。
PCIe 4.0 速度
憑借對 PCI Express 規范 4.0 的支持、2.5、5、8 和 16 GT/s 的數據速率、從 x1 到 x16 的通道寬度（x128通道需要兩臺T416組合）以及完整的 416 GB 跟蹤內存等高級功能， Summit T416協議分析器為高級 PCI Express 產品的開發人員和用戶提供強大的功能和靈活性。 Summit T416 是目前市場上更專業、更精密的 PCI Express 分析儀。
強大的視圖
與其他 Teledyne LeCroy PCI Express 分析儀一樣， Summit T416 利用直觀而強大的 CATC Trace 分析軟件系統，嵌入了對 PCI Express 協議層次結構和復雜性的深刻理解。 多彩、直觀且易于使用的圖形顯示使您能夠快速捕獲和驗證 PCI Express 產品設計。 所有 Teledyne LeCroy PCI Express 協議分析儀都采用高阻抗、非侵入式探測技術，從而允許完全不變的數據傳遞。
鏈路調整
除了全套高級硬件和軟件功能外， Summit T416 提供用戶便利和分析功能，例如支持“通道調配”，允許電路板開發人員以非標準順序布置帶有通道的中間總線探針焊盤，從而簡化電路板的設計。 在內部 Summit T416 將車道映射回正確的順序并準確顯示嵌入的公交車流量。 其他軟件功能包括增強的錯誤檢查以自動識別其他錯誤類型、更緊湊的跟蹤文件允許更快地分析跟蹤數據，以及選擇簡化或高級模式來設置跟蹤記錄選項。
Bit級抓取
原始記錄模式 Bit Tracer 允許在字節通過鏈路時對其進行記錄，從而允許調試 PHY 層問題并將邏輯分析儀格式的特性與協議分析儀格式相結合。 新的自動感知鏈路功能可監控不同通道寬度的設備之間的協商，并且分叉鏈路支持將多鏈路 PCI Express 操作重新組合成更窄的鏈路。
支持局域網
Summit T416 還支持以太網 LAN 端口作為標準功能。 通過 LAN 連接，工程師可以遠程操作系統（例如，在他們的桌面系統上安裝客戶端軟件，并控制在遠程實驗室中運行的分析儀）。 此外，多位協同工作的工程師可以分時使用一臺分析儀，從而減少每位工程師對額外分析儀的需求，并提高產品的成本效益。
可在大量 PCIe 環境中調試
通過利用在新興市場協議分析工具方面的多年經驗，Teledyne LeCroy 的 PCI Express 協議分析儀將復雜的功能與實用特性相結合，以加速 PCI Express IP 核、半導體、存儲、圖形、服務器、工作站、網橋和交換機的開發。
資源中心
| 姓名 | |
|---|---|
PCI Express 4.0 Summit 系列產品規格書 | 產品規格書 |
Summit T416 協議分析儀產品規格書 | 產品規格書 |
| 姓名 | |
|---|---|
PCIe Gen4 OCuLink 主機適配器快速入門 | 使用指導手冊 |
PCIe Gen4 OCuLink 采集卡快速入門 | 使用指導手冊 |
PCIe Gen4 Multi Lead焊接探頭用戶手冊 | 使用指導手冊 |
PCIe Gen4 Mid Bus探頭用戶手冊 | 使用指導手冊 |
PCIe Gen4 協議分析儀用戶手冊 | 使用指導手冊 |
采集卡和探頭
插入器和探頭兼容 Summit T416
PCI Express 5.0 - EDSFF 采集卡
PCIe 5.0 EDSFF 采集卡為 E1.S、E1.L 或 E3.x三種 類型的設備提供連接和監控功能，這些設備面向使用 SFF-TA-1002 多通道卡邊緣連接器的企業系統。 采集卡將主機和 EDSFF 設備或 SSD 之間的所有 PCIe 協議流量進行分流，并將其記錄在 Summit PCIe 5.0 協議分析儀內，可以進一步分析和調試協議問題和性能指標。
PCI Express 5.0 - M.2 采集卡
PCIe 5.0 M.2 內插器為基于 M.2 連接器的 SSD 內存模塊提供連接和監控功能，目標是平板電腦等瘦客戶端設備。 插入器支持 30mm x 22mm、42mm x 22mm、60mm x 22mm、80mm x 22mm 和 110mm x 22mm 長度的 SSD。 該插入器可選擇支持 CrossSync PHY 技術，使用戶能夠在統一的時間對齊視圖中查看和關聯物理層和協議層。
PCI Express 5.0 - MCIO 電纜內插器
PCIe 5.0 MCIO 電纜中介層為采用卡邊緣連接器或電纜連接器組件的產品設計提供連接和監控功能，這些連接器或連接器組件利用基于 SFF-TA-1016 規范的 MCIO 機械連接器以及 PCIe 5.0、NVM Express (NVMe) 或 Compute Express Link (CXL) 技術。
PCI Express 5.0 - 多引線探頭
PCIe 5.0 Teledyne LeCroy 多引線探頭允許開發人員在其 PCB 設計中使用嵌入式 PCI Express 總線直接接入信號走線并捕獲每個串行通道，從而可以靈活地連接到 PCB 表面上的任何可訪問點。
PCI Express 5.0 - x16 OCP NIC 3.0 采集卡
PCIe 5.0 OCP NIC 3.0 插入器允許用戶在 OCP NIC 4 設備和 OCP 服務器系統之間連接 Teledyne LeCroy T5/T3.0 PCIe(r) 協議分析儀，以監控、捕獲、記錄和分析協議流量。 內插器支持 2.5 GT/s、5.0 GT/s、8.0 GT/s、16.0 和 32 GT/s 的數據速率，PERST#、WAKE# 和 SMBus（SMBCLK、SMBDAT）等邊帶信號。 PCIe 5.0 OCP NIC 3.0 Interposer 支持高達 x16 的鏈路寬度和單/多主機配置。
PCI Express 5.0 - U.2/U.3 采集卡
PCIe 5.0 U.2/U.3 (SFF-8639) 中介層是一款 PCIe 存儲中介層，支持分析使用 U.2/U.3 (SFF-8639) 連接器從 PCIe SSD 存儲設備到 PCIe 存儲系統的數據流量。它支持監控、捕獲和記錄基于 x4 NVM Express、x4SCSI Express 或 x2 SATA Express 主機接口的 SSD 流量。與 MultiPort 軟件選項配合使用時，它支持 SRIS、CLCKREQ#、SMBus 和雙端口模式。
PCI Express 4.0 - M.2 CrossSyncPHY 內插器
PCIe 4.0 M.2 內插器為基于 M.2 連接器的 SSD 內存模塊提供連接和監控功能，目標是平板電腦等瘦客戶端設備。 插入器支持 30mm x 22mm、42mm x 22mm、60mm x 22mm、80mm x 22mm 和 110mm x 22mm 長度的 SSD。 該插入器可選擇支持 CrossSync PHY 技術，使用戶能夠在統一的時間對齊視圖中查看和關聯物理層和協議層。
PCI Express 4.0 - MidBus 探針
中間總線探針是一種將協議分析儀連接到嵌入式 PCI Express 總線（例如，在同一電路板上的芯片之間運行的總線）的方法。為了使用中間總線探針，電路板上設計了一個符合行業標準的連接器焊盤，用于訪問總線信號。這些連接器焊盤是根據 PCI-SIG 提供的規范設計的。?
PCI Express 4.0 - 多引線探頭
多引線探頭是一款專用探頭，可用于分析嵌入式數據總線（例如，在同一 PCB 上不同組件之間運行的 PCI Express 總線）中的 PCI Express 串行數據流量。只要走線裸露在 PCB 表面，多引線探頭就可以連接到焊接在總線走線上的隔離電阻，并為 Teledyne LeCroy PCI Express 協議分析儀提供數據采集路徑。這樣就無需在電路板上設計任何專用封裝或連接器。
