專為 PCIe 4.0 Precision 而設計
和表現

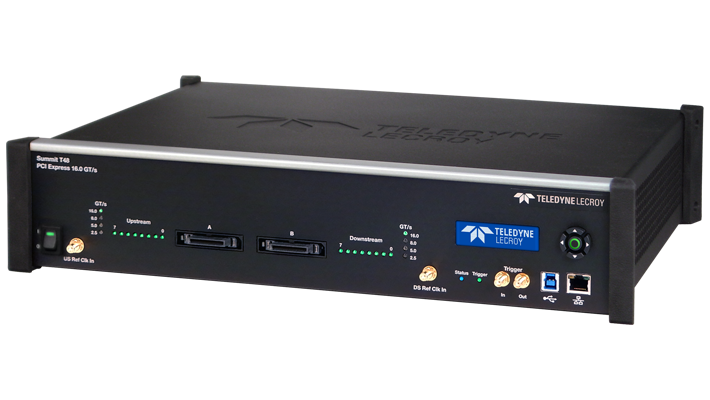

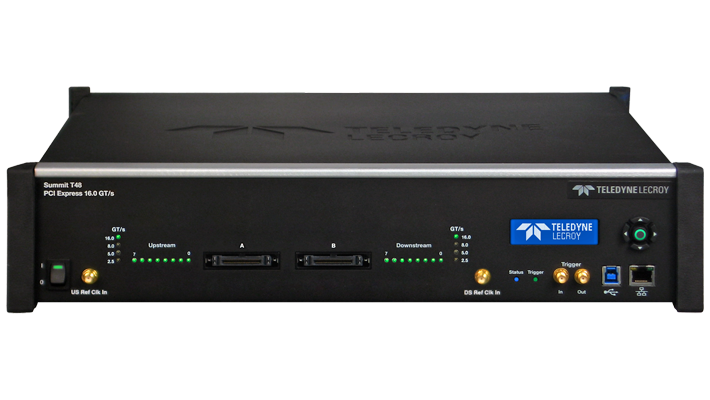

Teledyne LeCroy 的 Summit T48加入 Summit T416 作為其支持 PCIe 4.0 架構的工具系列中發布的第二款協議分析儀。 新的 Summit T48 基于 PCIe 4.0 規范的協議分析儀支持最高 16GT/s 和最該 x8 通道寬度的協議分析。 有興趣測試基于 PCIe 4.0 的 I/O 卡（例如存儲控制器、以太網、光纖通道、Infiniband 等）的公司現在將能夠獲得他們需要的所有協議分析器調試功能，同時能夠更好地管理他們的費用。 SSD 存儲應用程序還將受益于對 PCIe/ NVMe/ SMBus/ NVMe-MI/ TCG 等 SSD 總線協議的集成支持。 當與 Teledyne LeCroy 結合使用時 Summit Z416 協議練習器， Summit T48 將提供對各種測試配置的測試結果的更深入了解。 Teledyne LeCroy 的各種高速內插器和探針為系統板上的 CEM 和其他形狀因數插座以及焊接和中間總線探針提供了充分的靈活性和連接性。

PCIe 4.0 技術通過提高數據比特率（從 8 GT/s 提高到 16 GT/s）實現了 PCIe 3.0 標準有效數據吞吐率的兩倍，PCIe 4.0 使用與 PCIe 3.0 類似的編碼，已證明其對數據傳輸可靠。

憑借對 PCI Express 規范 4.0 的支持、2.5、5、8 和 16 GT/s 的數據速率、從 x1 到 x16 的通道寬度（x128通道需要兩臺T48組合）以及完整的 48 GB 跟蹤內存等高級功能， Summit T48 協議分析器為高級 PCI Express 產品的開發人員和用戶提供強大的功能和靈活性。 Summit T48 是目前市場上更專業、更精密的 PCI Express 分析儀。

與其他 Teledyne LeCroy PCI Express 分析儀一樣， Summit T48 利用直觀而強大的 CATC Trace 分析軟件系統，嵌入了對 PCI Express 協議層次結構和復雜性的深刻理解。 多彩、直觀且易于使用的圖形顯示使您能夠快速捕獲和驗證 PCI Express 產品設計。 所有 Teledyne LeCroy PCI Express 協議分析儀都采用高阻抗、非侵入式探測技術，從而允許完全不變的數據傳遞。

除了全套高級硬件和軟件功能外， Summit T48 提供用戶便利和分析功能，例如支持“通道調配”，允許電路板開發人員以非標準順序布置帶有通道的中間總線探針焊盤，從而簡化電路板的設計。 在內部 Summit T48 將車道映射回正確的順序并準確顯示嵌入的公交車流量。 其他軟件功能包括增強的錯誤檢查以自動識別其他錯誤類型、更緊湊的跟蹤文件允許更快地分析跟蹤數據，以及選擇簡化或高級模式來設置跟蹤記錄選項。

原始記錄模式 Bit Tracer 允許在字節通過鏈路時對其進行記錄，從而允許調試 PHY 層問題并將邏輯分析儀格式的特性與協議分析儀格式相結合。 新的自動感知鏈路功能可監控不同通道寬度的設備之間的協商，并且分叉鏈路支持將多鏈路 PCI Express 操作重新組合成更窄的鏈路。

Summit T48 還支持以太網 LAN 端口作為標準功能。 通過 LAN 連接，工程師可以遠程操作系統（例如，在他們的桌面系統上安裝客戶端軟件，并控制在遠程實驗室中運行的分析儀）。 此外，多位協同工作的工程師可以分時使用一臺分析儀，從而減少每位工程師對額外分析儀的需求，并提高產品的成本效益。

通過利用在新興市場協議分析工具方面的多年經驗，Teledyne LeCroy 的 PCI Express 協議分析儀將復雜的功能與實用特性相結合，以加速 PCI Express IP 核、半導體、存儲、圖形、服務器、工作站、網橋和交換機的開發。
