Sierra M244 協議分析儀

該 Sierra 平臺具有完全可重新編程的協議處理引擎，可以適應規范的變化。 未來的 SAS 增強功能，包括“Interleaved FEC”和“Bit-level Re-timers”，可以通過簡單的升級固件來解決。 主機與Sierra的連接經過優化，可快速訪問捕獲的流量，并同時支持超高速USB和千兆以太網。Mini-SAS HD端口可輕松連接至SAS 12Gb/s設備，并兼容未來SAS 24Gb/s設備。

選配功能項讓客戶靈活選擇支持雙端口 (2) 或寬端口 (4) 鏈路。 M244可授權支持SAS 4.0標準，或選擇授權支持SAS 3.0標準（該版本可現場升級至24G規格）。所有活動端口共享內存緩沖區，實現更大靈活性。通過級聯多個Sierra設備，可輕松實現高端口數量應用（最多支持32個物理鏈路）。

isconnect / Reconnect 允許 Sierra 待武裝的系統然后與主機筆記本電腦斷開連接。 分析器將透明地等待觸發條件并將捕獲的流量保存在內存中，直到用戶重新連接到分析器。 內置端口為目標設備提供直流電源，為 SSD 或 HDD 提供 12v 或 5v 電源。 后機箱還提供了一個同步端口，能夠使用 CrossSync 技術同步來自多個分析器單元以及其他協議的跟蹤捕獲。

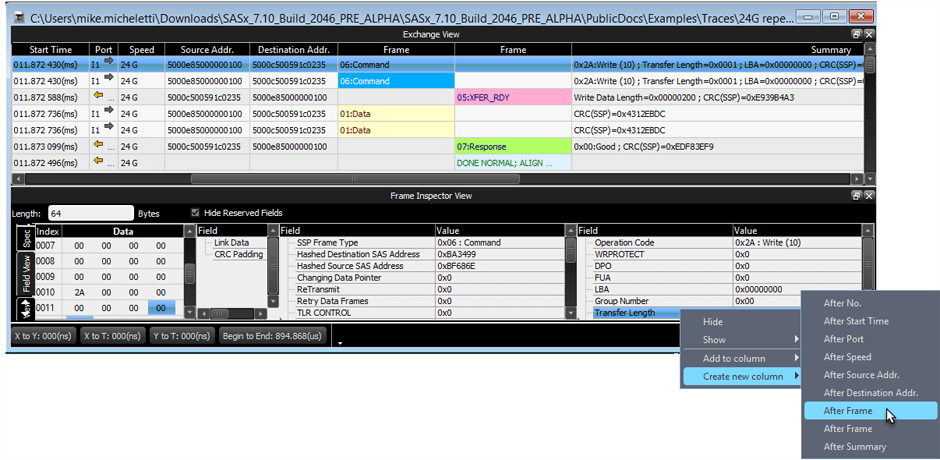

Sierra 平臺與 Teledyne LeCroy 的專家分析軟件無縫集成，通過改進的圖形界面克服了傳統調試工具的困難，該界面更易于理解的協議流量顯示。 Spreadsheet View 提供了一種傳統的表格格式，可以按順序查看命令和Frame，并可以在表格中單列中自定義添加任何字段。 Exchange 層將 Fram 和 Primitives 組裝成邏輯 SCSI 命令、數據和狀態事務。 這對于寬端口數據傳輸中分析命令和狀態之間可能出現較大間隔至關重要。

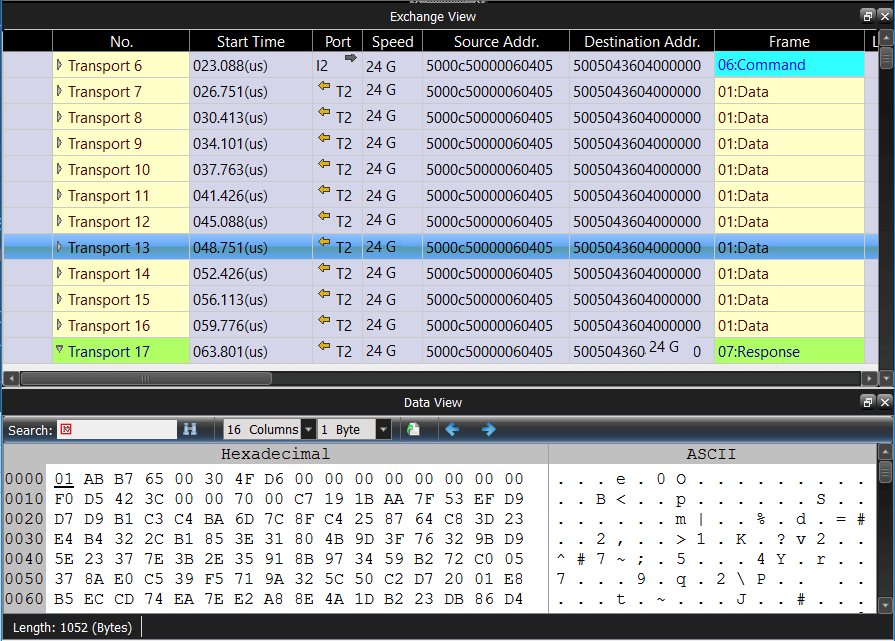

使用 Exchange View 便于查看 SCSI 和 SAS 管理事務的完全解碼，包括 Discovery request/responses、SCSI 感知數據和 ASCQ 字段。 所有分析視圖都可以同時使用，并在一個應用程序中自動同步和顯示。 顯示和過濾選項的任何組合都可以配置為默認顯示方式，從而更快地解釋捕獲的流量。 導航跟蹤在邏輯命令級別，可以輕松深入的按時間順序排列數據包級別。

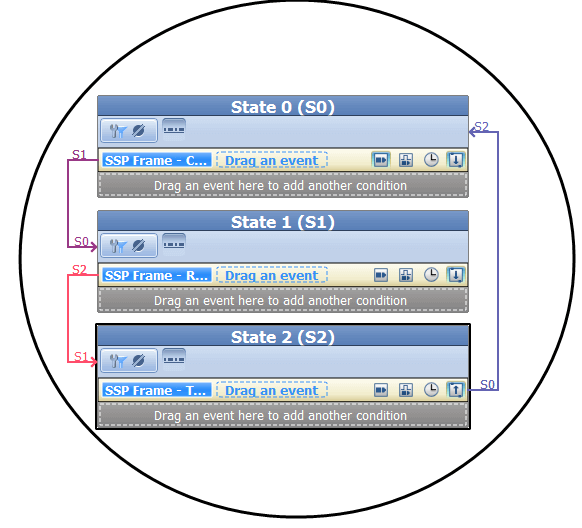

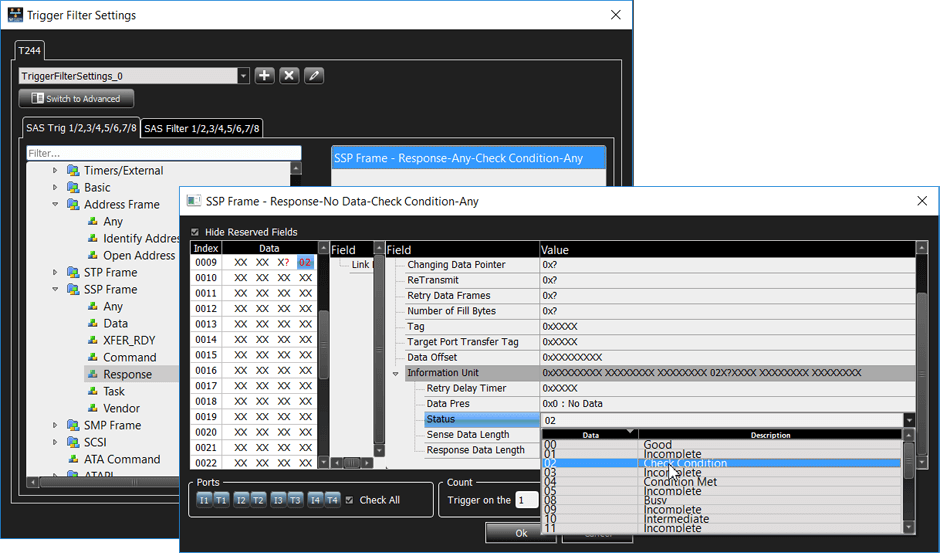

該 Sierra 平臺提供高級觸發功能用以精準定位感興趣的協議事件。 可以在最低級別設定觸發事件，包括錯誤條件、總線狀態、Primitives、header 字段（Packt 類型、LBA 等）或 SCSI 參數（CDB、Tag 等……）。 高級觸發模式提供24個序列，每個序列中有4個獨立的計時器，多個計數器，可以每個狀態做預過濾設置，并可為每個端口分配獨立觸發條件。用戶可以定義復雜的順序事件觸發場景，例如事件之間的狀態更改時的時間違規。 從速度協商到協議錯誤，幾乎任何邏輯 SAS 或 SATA 事件都可以設定為觸發事件。

Sierra SAS 驗證系統提供廣泛的流量指標和統計數據，以幫助定位和識別協議問題。 統計報告中提供了跟蹤事件的超鏈接。 使用快速搜索可以輕松在 Spreadsheet View 中導航。 單擊任何字段并向前或向后導航到下一個匹配項。 添加布爾運算符以查找更低或更高的值。 按命令、地址、標簽或狀態可輕松查找。 Filter 使用相同的簡單機制來隱藏選定的字段。 可以添加、搜索標記，并將其顯示為工具提示。

當 Sierra InFusion 系統被添加到 SAS 或 SATA 鏈路中，它會自動傳遞啟動順序，并保留設備之間的所有協議握手。 它忠實的傳輸原始數據流同時默默地監視線路。 在開始修改 Frame 或注入錯誤之前，系統將等待特定的時間間隔或用戶指定的事件。 Sierra InFusion 可以配置為發送單個錯誤、多個錯誤或隨機錯誤。

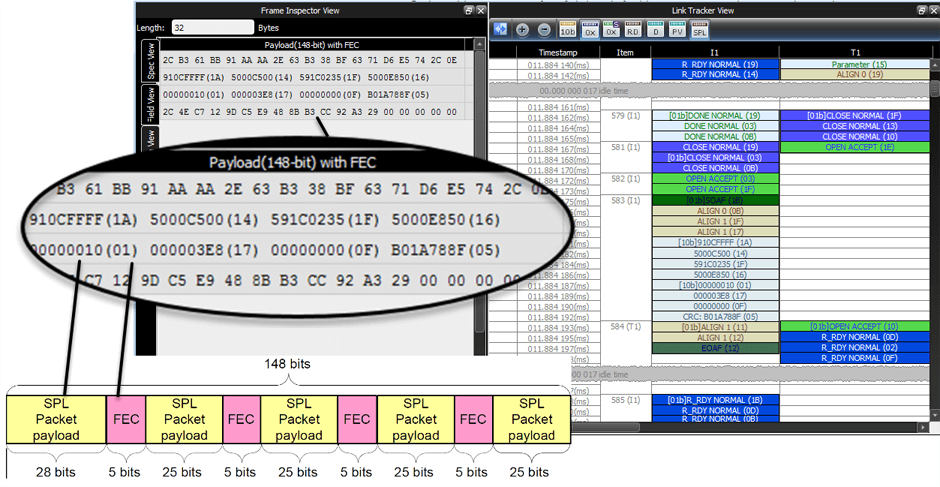

當在一個 Frame 內更改字段時， Sierra InFusion 流量修改器將保留出站 Frame 結構，包括在需要時重新計算 FEC 和/或 CRC。 從被測設備傳輸的真實響應將通過 Sierra 系統，無需修改以進行真正的端到端系統測試。

使用雙定序器可以實現復雜的錯誤注入策略，每個序列最多有 256 個順序等待狀態。 每個狀態都可以配置為檢查不同的條件，或在分支到下一個狀態之前注入不同的錯誤。 循環允許以特定間隔重復錯誤注入序列。 每個順序狀態還可以包括計時器和計數器，以更好地隔離特定的鏈路條件。

訓練器通過標準 MiniSAS HD 電纜連接到被測系統，并可同步產生流量和捕獲數據包層級的詳細信息以進行調試和分析。 它使用基于腳本的 API，可以實時運行，允許用戶在 24G 速率下仔細測試低層級功能。它允許用戶通過對 Headers、Payloads 和 Timing的控制來傳輸自定義流量。 輕松生成無效和邊緣協議條件，以驗證待測系統的錯誤恢復和設備可靠性。
