Sierra T244協議分析儀

該 Sierra T244 采用稱為 TAP4（透明采集探測）的定制探頭技術，該技術已在 Teledyne LeCroy 的 32Gb/s Fibre Channel 和 PCIe 4.0 分析儀平臺中得到驗證。 利用這個尖端的模擬前端，T244 提供了一個強大的分析平臺，非常適合芯片設計以及多供應商互操作性測試。 T.A.P. 4 探頭設計通過無縫捕獲和分析關鍵的鏈路初始化和速度協商序列，為準確性敲定了標準。 設計為無侵入式， Sierra 傳遞的信號與原始被測系統信號幾乎相同。 Sierra 在不扭曲動態均衡過程的情況下記錄 24 Gb/s 鏈路，這確保了被測系統的行為始終如一。

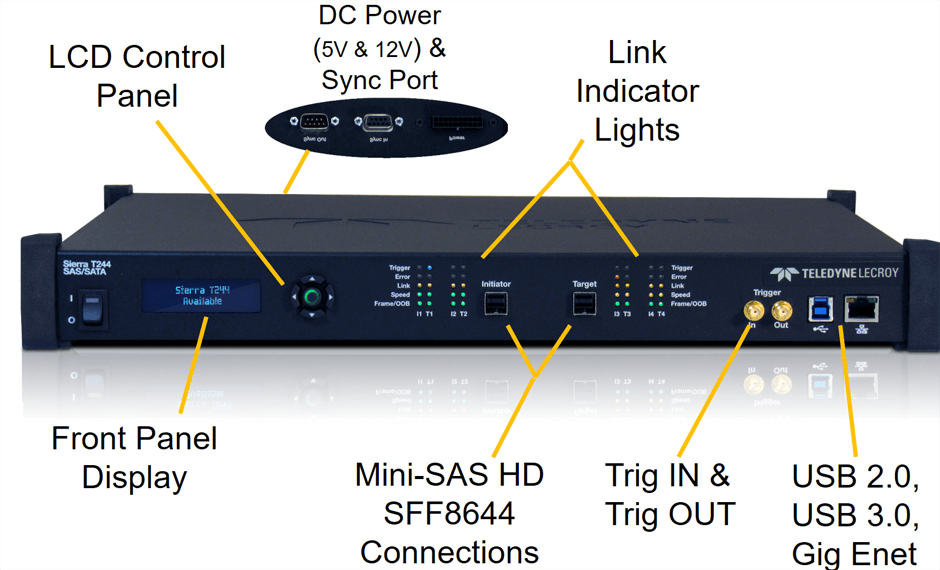

Sierra機箱采用便捷設計，支持多臺設備堆疊或機架安裝，同時確保所有數據端口和控制端口均可訪問。該機箱適用于臺式或存儲機架環境，支持USB 3.0和千兆以太網主機連接。結合超高速上傳功能與USB即插即用的便捷性，可為設備整個生命周期節省大量時間。通過以太網端口，Sierra可在網絡中完全尋址，內置實用程序可顯示當前用戶、IP地址及狀態。LED指示燈提供鏈路速率協商、協議錯誤檢測、鏈路狀態以及外置帶寬（OOB）或數據流量活動狀態等信息。內存配置范圍從32GB至128GB，可滿足長時間記錄需求。內置直流電源接口可為目標設備供電，便捷地為固態硬盤或機械硬盤提供12V或5V電源。機箱后部還配備同步端口，支持多臺分析儀同步捕獲分析軌跡。

Sierra 平臺與 Teledyne LeCroy 的專家分析軟件無縫集成，通過改進的圖形界面克服了傳統調試工具的困難，該界面更易于理解的協議流量顯示。Spreadsheet View 提供了一種傳統的表格格式，可以按順序查看命令和Frame，并可以在表格中單列中自定義添加任何字段。 Exchange 層將 Fram 和 Primitives 組裝成邏輯 SCSI 命令、數據和狀態事務。 這對于寬端口數據傳輸中分析命令和狀態之間可能出現較大間隔至關重要。SMP Discovery request/response 事務的完全解碼使橫向擴展存儲應用程序的故障排除變得容易。

使用 Frame Inspector 查看 Frame 或展開150 位 SPL 數據包結構，包括 headers, payloads, scrambled 和 unscrambled symbols。 Field View 提供對更高層協議字段的解碼，包括完整的 CDB 以及 SCSI 感知數據和 ASC 限定符，以簡化故障排除。 所有分析視圖都可以同時使用，并在一個應用程序中自動同步和顯示。 顯示和過濾選項的任何組合都可以配置為默認顯示方式，從而更快地解釋捕獲的流量。

該 Sierra 平臺提供高級觸發功能用以精準定位感興趣的協議事件。 可以在最低級別設定觸發事件，包括錯誤條件、總線狀態、Primitives、header 字段（Packt 類型、LBA 等）或 SCSI 參數（CDB、Tag 等……）。 高級觸發模式提供24個序列，每個序列中有4個獨立的計時器，多個計數器，可以每個狀態做預過濾設置，并可為每個端口分配獨立觸發條件。用戶可以定義復雜的順序事件觸發場景，例如事件之間的狀態更改時的時間違規。 從速度協商到協議錯誤，幾乎任何邏輯 SAS 或 SATA 事件都可以設定為觸發事件。

Sierra SAS 驗證系統提供廣泛的流量指標和統計數據，以幫助定位和識別協議問題。 Traffic Summary 中提供了跟蹤事件的超鏈接。 使用快速搜索可以輕松在 Spreadsheet View 中導航，單擊任何字段并向前或向后導航到下一個匹配項。 添加布爾運算符以查找更低或更高的值。 Filter 使用相同的簡單機制來隱藏選定的字段。 可以添加、搜索標記，并將其顯示為工具提示。

憑借強大的功能，包括 T.A.P.4 探頭、128GB 記錄內存和 USB 3.0 數據上傳端口， Sierra T244 系統有助于縮短存儲產品開發上市時間。
