高速以太網和光纖通道
協議分析儀

• 捕獲并分析以太網和光纖通道完整堆棧
• QSFP-DD 和 SFP112 端口
• OSFP 和 QSFP-DD TAP
• DAC、AOC、AEC、ACC、LPO 和光學模塊支持
• 以太網 1、2、4、8 通道支持
  • 50/100/200/400/800GE PAM4
  • 25/50/100GE NRZ
• 光纖通道結構
  • 64/128GFC PAM4 -> 32/64/128GFC
• 用于 Windows 和 Linux 測試例程自動化的 API
• Verification Script Engine (VSE) 用于捕獲后的綜合分析功能
• 128G 內存緩沖區和預捕獲過濾可滿足擴展分析需求
• 先進的多狀態觸發和過濾
• InFusion 干擾器具有全面、多條件、多狀態錯誤注入和流量操縱功能
• 2U 外形，帶機架安裝套件（單獨訂購）
• 支持 100 多種以太網和光纖通道協議，包括 FCoE、NVMe-oF、ORAN、PTP 1588、RoCE 和 iSCSI
• 多種跟蹤視圖格式
  • 電子表格視圖
  • 交換視圖
  • 鏈接狀態視圖
  • AN/LT 視圖
  • 流量摘要
  • 視圖框架檢查器視圖
• 無縫 WireShark 集成
• USB-C 和千兆位以太網主機接口可實現快速上傳和輕松管理

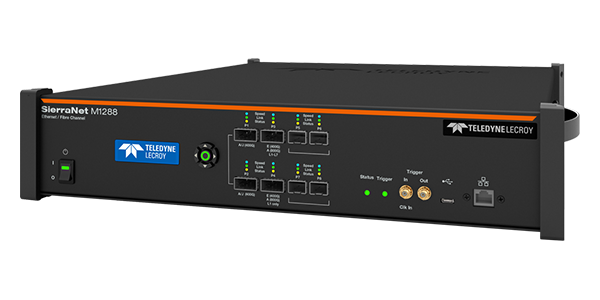

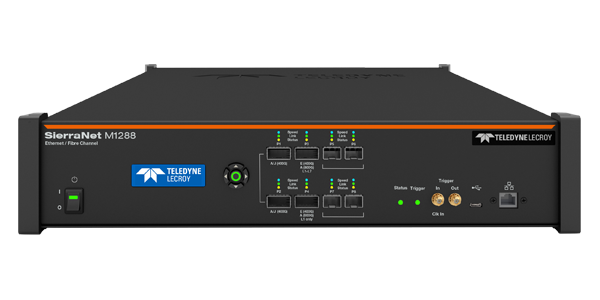

- SierraNet M1288 為開發人員和協議測試工程師提供更具成本效益、專業且完全集成的以太網和光纖通道數據采集和協議驗證系統。 M1288 協議分析系統為工程師提供了 100% 以全線速記錄所有光纖通道和以太網相關流量，并使用我們的 InFusion 工具添加錯誤注入和流量損壞，以進行高級驗證和驗證測試。

- SierraNet M1288 硬件平臺和網絡協議套件圖形用戶界面為傳統和新興的高速網絡和結構部署提供了市場上更高水平的性能和靈活性。

- SierraNet M1288 在單一平臺上對傳統或融合以太網和光纖通道產品進行分析和驗證。集成的 QSFP-DD 連接支持以太網速率 – 25GbE、50GbE、100GbE、200GbE、400GbE 鏈路流量 – 用于分析和干擾應用，以及用于分析的 800GbE。

每個 SFP112 對都可以探測和/或干擾銅纜或光纜上的光纖通道 128G FC/鏈路，并且無需某些競爭產品中使用的單獨的“單功能”刀片、吊艙或適配器，從而提供高度緊湊、極其靈活、多用途的解決方案。 -功能協議分析器。

- SierraNet M1288 專業的分析和干擾軟件網絡協議套件提供了更強大的靈活性和定制數據顯示，可輕松識別并快速導航到感興趣的特定事件。網絡協議套件的多個跟蹤視圖中的解碼提供了卓越的可見性，可用于排除低級別到應用層問題，根據支持的規范及其相關編碼方案進行解碼，并且零時間搜索和過濾功能可以輕松地在網絡中查找以太網和光纖通道事件。上下文和直觀的方式。

在多協議環境中，Teledyne LeCroy 的 CrossSync 可以與我們其他專業的協議分析工具（例如 PCI Express）同步和關聯跟蹤 Summit 分析器，以了解流量、刺激和/或錯誤如何跨網橋或適配器傳播。

Teledyne LeCroy InFusion（干擾器）錯誤注入器和流量修改器工具允許用戶驗證以太網網絡和光纖通道結構系統的實際故障處理。 InFusion 位于實時系統的數據路徑中，以編程方式更改或破壞流量。 InFusion 是使用實際工作負載和設備進行壓力測試的理想工具，而使用模擬工作負載經常會錯過這些系統。

SierraNet InFusion 支持從 25GbE 到 400GbE 的以太網鏈路速度和高達 128 Gbps 的光纖通道鏈路，具體取決于許可的功能 SierraNet 平臺。 InFusion 實時監控來自兩個方向的流量，并使用客戶定義的參數，用為測試用例指定的參數替換或修改任何位、有序集、校驗和或其他參數。

InFusion 可以在檢測到特定序列或達到指定時間間隔時改變流量，但不需要復雜的腳本、編程或模擬工具。 InFusion 可以監控兩個方向的流量，并對通信鏈路任一方向發生的事件采取行動。 InFusion 甚至可以在給定的測試場景中修改來自發起者或響應者的雙向流量。 InFusion 專門設計用于驗證子系統內的恢復特性。帶有圖標和超鏈接的簡單、用戶友好的菜單界面使您可以在短短幾分鐘內創建特定的測試場景。

一旦 InFusion 會話開始，系統會自動處理設備之間的協議握手。 InFusion 將原始數據流的忠實副本傳輸?shù)?CRC 值，如果需要，它會重新計算。 InFusion 允許測試工程師以其他測試平臺無法實現的方式系統地驗證錯誤恢復。

主要特征：

• 錯誤注入：注入 CRC、差異、PCS 編碼（8b/10b、64/66b、544/514 等）幀和編碼錯誤。
• 斷開鏈接恢復：以編程方式斷開連接以測試鏈接恢復。
• 價值置換：監視特定值、模式或有序集（低至位級??別）的鏈接并替換為用戶定義的值。您可以在每次出現時、指定或隨機次數的出現后或指定的時間間隔后替換值。
• 丟包：從流中刪除單個有序集或幀以驗證重試行為。
• 數據包延遲：捕獲單個幀并重新插入數據流以驗證亂序重組。
• 有序集操作：取代握手和流量控制有序集，以幫助驗證設計的穩健性。
• 交通監控：作為流量監視器運行，收集用戶指定參數的統計數據。在此模式下，數據在兩個方向上均保持不變。
• 菜單驅動的界面：允許輕松設置測試場景。

關于流量修改，在鏈路層中您可以修改有序集、CRC、加擾數據和連接事件。 InFusion 測試腳本稱為場景。場景決定了硬件設備如何監控和修改線路流量。要創建和下載場景，必須使用 Teledyne LeCroy Net Protocol Suite 應用程序。

正在檢查的網絡或結構通過小型可插拔 112 (SFP 112) 連接器或四小型可插拔雙密度 (QSFP-DD) 連接器連接到 M1288。

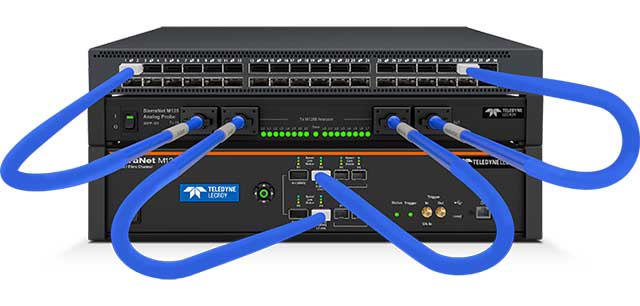

Teledyne LeCroy SierraNet M1288 提供多種選項，可通過 Teledyne LeCroy 的 TAP6 技術有效捕獲以太網鏈路。 Teledyne LeCroy 的 TAP6 可提供有效的信號捕獲方法，且不會影響鏈路穩定性。為了支持企業和超大規模測試環境，M1288 模擬直通探頭具有靈活的連接選項，包括 QSFP-dd 和 OSFP 端點。為了獲得額外的靈活性，M1288 還通過數字重定時端口提供捕獲功能。這些端口可實現捕獲、分析的完全靈活性，并能夠將錯誤注入流中，以對銅纜和光纖以太網鏈路進行完整的系統驗證。

探針使所有通道和所有級別的流量能夠在兩個設備之間保持不變，并將所有流量發送到 M1288 分析儀以實現線路級別捕獲。它們支持 PAM4 信號要求和 NRZ 信號速度。探頭附帶采用 QSFP-DD 或 OSFP 外形規格的 1/2m DAC 電纜。 OSFP 電纜配有可更換的翅片，以支持翅片 OSFP 籠和 RHS 籠。

用戶可以菊花鏈多個 SierraNet 平臺可在一個易于理解的 Net Protocol Suite 跟蹤視圖中檢查更高的端口數并分析跨所有系統捕獲的流量。

速度協商： 每臺設備都會向其鏈路伙伴發送一份其數據速率能力列表。然后它們會就最高通用數據速率達成一致1。

訓練鏈接： 設備會調整其發射器和接收器設置以優化信號質量。這包括檢查信號并請求調整均衡設置，直到信號足夠好。

正常數據傳輸： 一旦鏈路訓練完成，設備就會開始使用優化的設置1傳輸正常數據流量。

以太網 Link Expert 的主要功能
自動協商：

• 測試是否可以協商所有速度以支持向后兼容性。
• 執行正向和負向 FEC 設置，指定應使用哪些 FEC 設置以及不允許使用哪些 FEC 設置。
• 在啟用和不啟用回退速度的情況下進行測試，確保兩種情況下的配置都正確設置。

鏈接培訓

• 測試是否可以從任何預設開始建立鏈接，以避免使用邊際預設。
• 評估每個預設的鏈路啟動的可靠性，以驗證算法是否始終達到穩定的設置。
• 在啟用和不啟用回退速度的情況下進行測試，確保兩種情況下的配置都正確設置。

有關 LinkExpert 以太網 AN/LT 測試接口的更多信息，請參閱 LinkExpert 以太網數據表
