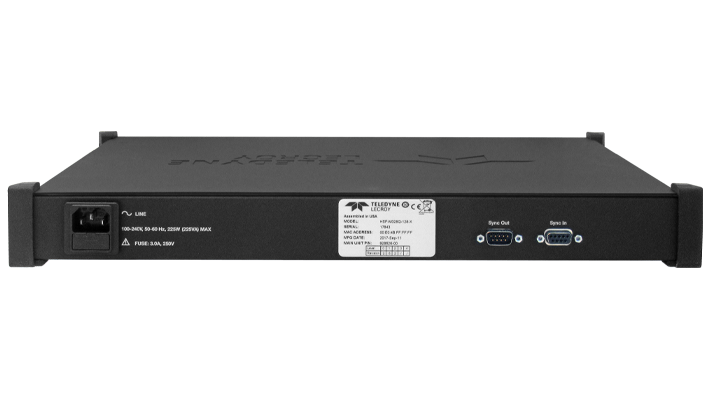

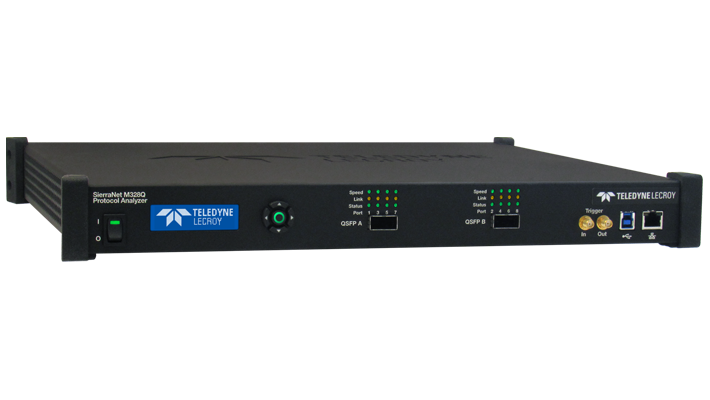

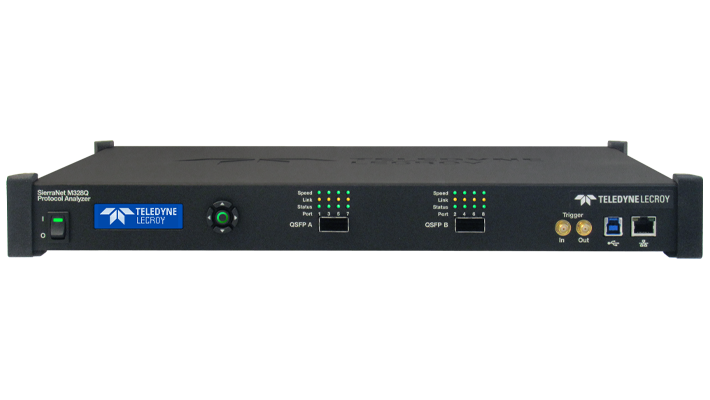

SierraNet M328Q

• 帶機架安裝套件的 1U 外形尺寸
• 八個 SFP+ FlexPort，支持 10/25/40/50/100Gbps 以太網，以及高達 32G 光纖通道，通過光纖或銅線連接
• 先進的多狀態觸發和過濾
• 數字物理層，re-timed 捕獲
• 標準 32GB、64GB 或 128G 記錄緩沖區
• 動態內存分配
• 支持廣泛的以太網協議，包括 FCoE、NVMe/oF、RoCE 和 iSCSI
• 多種跟蹤視圖格式
• 無縫 WireShark 集成
• USB 3.0 和千兆以太網主機接口，用于快速上傳和輕松管理

這個 SierraNet M328Q 是目前市場上更具成本效益、更先進、更集成的以太網和光纖通道數據捕獲、協議驗證以及幀/數據修改系統，適合開發人員和協議測試工程師。M328Q 協議分析系統為工程師提供 100% 在所有端口上以全線速記錄所有光纖通道和以太網相關流量，同時通過數字探測技術保持鏈路完整性。

這個 SierraNet M328Q 硬件平臺和 Net Protocol Suite 用戶界面提供了市場上更高水平的性能和靈活性。 SierraNet 為開發人員、測試和支持工程師提供緊湊、極其靈活的多功能協議分析器和流量減損平臺。

SierraNet M328Q 采用 Teledyne LeCroy 領先的 FlexPort 技術，在單個平臺中提供分析傳統或融合以太網和光纖通道產品的最大靈活性，以及??在購買時或以后通過簡單地添加可選的許可證密鑰，來靈活的添加協議特定特性、功能和速度。

每 SierraNet FlexPort 對，可以探測以太網 – 高達 25GbE – 和光纖通道 – 高達 32GFC – 通過 DAC、AOC 或光收發器和布線的鏈路，并且無需在某些競爭產品中使用單獨的“單一功能”刀片、Pod 或適配器。 這些對可以聚合以支持更高密度的鏈路，50GbE（25GbE x 2 鏈路）到 100Gbps 以太網（25GbE x 4 鏈路）

除了 FlexPort 技術， SierraNet M328Q 的先進分析軟件 Net Protocol Suite 提供強大的靈活性，其自定義數據顯示功能可輕松快速地將用戶引導至感興趣的特定事件。Net Protocol Suite 的多個軌跡視圖提供卓越的解碼能力，方便用戶排除從底層到應用層的各種問題，根據支持的規范及其相關的編碼方案解碼流量，而零時間搜索和過濾功能則能夠以直觀的上下文方式輕松查找以太網和光纖通道事件。在多協議環境中，Teledyne LeCroy 的 CrossSync 可以將軌跡與我們其他領先的協議分析工具（例如 PCI Express Gen3 和 Gen4）同步并關聯。 Summit 分析器，以了解流量、刺激和/或錯誤如何跨網橋或適配器傳播。

這個 SierraNet M328Q 平臺緊湊、便攜、輕便。 SierraNet 是目前市場上更小 (1U) 和更輕 (9.5lbs) 的光纖通道和以太網協議分析儀和流量修改平臺，節省了客戶實驗室寶貴的空間和機架空間，是移動工程師的便攜式解決方案。  SierraNet 為用戶提供每位工程師更低的擁有成本，并且在隨后幾年的運營中缺乏維護或支持費用意味著緊張的預算不會僅僅為了跟上不斷變化的規范和進步而被利用。

SierraNet M328Q 配備 USB3.0 或 GE 接口，為工程師提供更快捷、更便捷的數據訪問方式。USB 即插即用，尤其適用于需要捕獲大量數據但又需要快速連接到分析儀的情況（例如在客戶現場）。除了 USB3.0 接口的高性能和易用性外，SierraNet 平臺還標配千兆以太網主機接口，并且前面板上的 IP 地址設置菜單消除了通過零調制解調器電纜和超級終端接口配置分析儀所需的時間和復雜性，而競爭產品通常使用這種接口。

SierraNet M328Q 還提供市場上更佳的時間戳分辨率。SierraNet 系列已增強到 1ns 時間戳分辨率/精度，為測試高性能 SAN 產品所需的跟蹤分析和定時測量設置了新的行業標準，特別是在延遲是成功的關鍵指標的情況下。

此外，SierraNet 家族的高級狀態機易于使用，可幫助工程師以外科手術般的精度觸發、過濾和注入錯誤，最多 4 個序列，每個序列最多 24 個狀態，簡單的快速定位到感興趣的區域并節省寶貴的時間。 當用戶無法準確定義與問題相關的條件并且需要捕獲大量流量以確定問題的原因時， SierraNet 可將業內更大、更靈活的記錄內存動態分配給一個端口，或根據流量概況將內存使用分散到所有八個端口。

Teledyne LeCroy InFusion (Jammer) 錯誤注入器和流量修改器工具允許用戶驗證以太網和光纖通道光纖系統在實際環境中的故障??處理能力。InFusion 僅適用于 SierraNet 啟用數字重定時電路的平臺，并隱蔽地嵌入實時系統的數據路徑中，以編程方式更改或破壞流量。InFusion 是使用實際工作負載和設備對系統進行壓力測試的理想工具。

SierraNet InFusion 支持從 10GbE 到 100GbE 的以太網鏈路速度和高達 32 Gbps 的光纖通道鏈路，具體取決于許可的功能 SierraNet 平臺。InFusion 實時監控兩個方向的流量，并通過使用客戶定義的參數，用測試用例指定的參數替換或修改任何位、有序集、校驗和或其他參數。

InFusion 可以在檢測到特定序列或達到指定時間間隔時改變流量，但它不需要復雜的腳本、編程或模擬工具。 InFusion 可以監控兩個方向的流量并對發生在通信鏈路任一方向的事件采取行動。 InFusion 甚至可以修改給定測試場景中的雙向流量，無論是來自發起者還是來自響應者。 InFusion 專門設計用于驗證子系統內的恢復特性。 帶有圖標和超鏈接的簡單、用戶友好的菜單界面允許您在幾分鐘內創建特定的測試場景。

一旦 InFusion 會話開始，系統會自動處理設備之間的協議握手。 InFusion 將原始數據流的忠實副本傳輸到 CRC 值，如果需要，它會重新計算。 InFusion 允許測試工程師以其他測試平臺無法實現的方式系統地驗證錯誤恢復。

• 錯誤注入：注入 CRC、差異、PCS 編碼（8b/10b、64/66b 等）幀和編碼錯誤。
• 斷開鏈接恢復：以編程方式斷開連接以測試鏈路恢復。
• 值替換：監視鏈接中的特定值、模式或有序集（低至位級??別）并替換為用戶定義的值。您可以在每次出現時、在指定次數后或在指定的時間間隔后替換值。
• 丟包：從流中刪除單個有序集或幀以驗證重試行為。
• 數據包延遲：捕獲單個幀并重新插入到數據流中以驗證無序重組。
• 有序集操作：取代握手和流控制有序集來幫助驗證設計的穩健性。
• 交互監控：用作流量監視器，收集用戶指定參數的統計數據。在此模式下，數據在兩個方向上均不發生改變。
• 菜單驅動界面：允許輕松設置測試場景。

關于流量修改，您可以在鏈路層修改有序集、CRC、擾碼數據和連接事件。您無法修改時鐘偏差管理和信號完整性。InFusion 由一個連接到被測線路的硬件設備和一個基于 Windows 的軟件應用程序組成，該應用程序用于創建測試腳本并將其下載到設備。您還可以使用該軟件應用程序通過以太網或 USB 鏈路配置和控制設備。InFusion 測試腳本稱為“場景”。場景決定了硬件設備如何監控和修改線路流量。為了創建和下載“場景”，必須使用 Teledyne LeCroy Net Protocol Suite 應用程序。對于 InFusion 連接，設備連接在發起方和響應方的 PHY 之間。
