USB 5Gb/s、10Gb/s 和 PD 協議
分析儀和一致性測試儀

憑借對 USB Type-C、3.2 Gen 2x1 和 Power Delivery 3.2 規范的全面支持，Teledyne LeCroy 的 Voyager 分析儀平臺提供準確、可靠的 SuperSpeed USB 和 PD 協議捕獲，以實現快速調試、分析和問題解決。 支持標準 CATC Trace 顯示并加載了有助于發現難以捉摸的協議錯誤的創新功能， Voyager 平臺是 USB 協議驗證任務的明智選擇。

高度可配置， Voyager M310e 平臺支持廣泛的官方 USB-IF 合規性規范，包括 USB Power Delivery 3.2、Type-C、 USB 3.2 鏈路層、USB 集線器和 DP 替代模式。M310e 配備集成訓練器，能夠模擬 USB 2.0、3.2 以及 PD 源、接收器和雙角色設備的主機和端點行為。M310e 現已增強以支持電源傳輸擴展功率范圍 (EPR) 設備，是 USB 認證的“一站式”解決方案。現在完全支持 IEC 62680 (USB) 一致性測試（請參閱 白皮書)

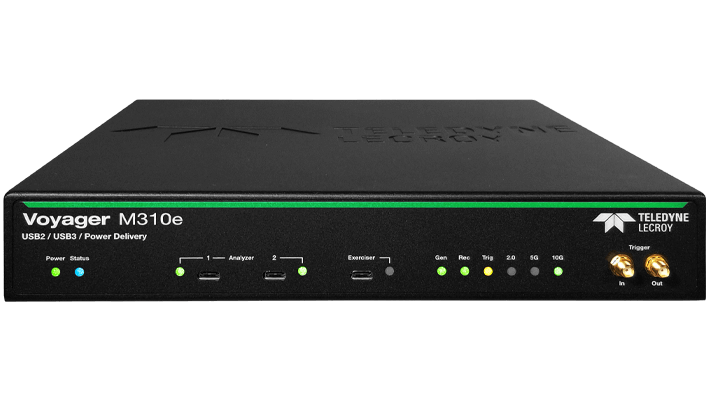

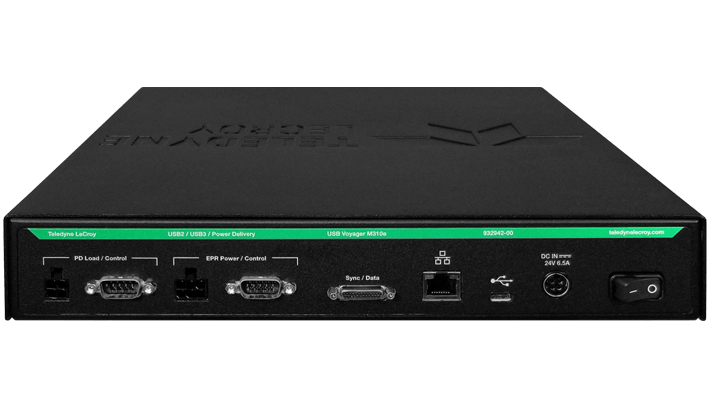

Voyager 分析儀的前端具有標準 USB Type-C 連接器，支持 USB 2.0 和 3.0/3.2 信號，可同時無損捕獲來自所有活動鏈路的流量。同時記錄傳統 USB、SuperSpeed+ 和 PD 消息，允許端到端查看 USB 3.2 Type-C 橋接器和擴展塢配置請求（使用隨附的適配器電纜完全支持傳統 USB Type A 設備）。Voyager M310e 平臺包括 16GB 的記錄內存以及 USB 3.2 和 Gbe 鏈接，用于將記錄的流量上傳到主機 PC。

• 同時捕獲/分析 USB 2.0/3.2 和 PD 數據 - 記錄 2.0 / 3.2 和 PD 以查看端到端主機、集線器和塢站操作。
• 集成 USB 3.2 分析儀/訓練器（單臺設備） - 具有 2.0 和 3.2 設備和主機流量生成的多功能系統
• USB Type-C & PD 分析儀/訓練器 - 生成并記錄所有 Type-C 和 Power Delivery 協議消息和狀態變化
• IEC-62680 支持 - 支持歐盟通用充電器指令的所有關鍵測試
• CATC Trace分析軟件 - 展開/折疊傳輸層以更快地解釋 USB 流量
• 16GB 錄制容量 -捕獲長時間的錄制以進行分析和解決問題

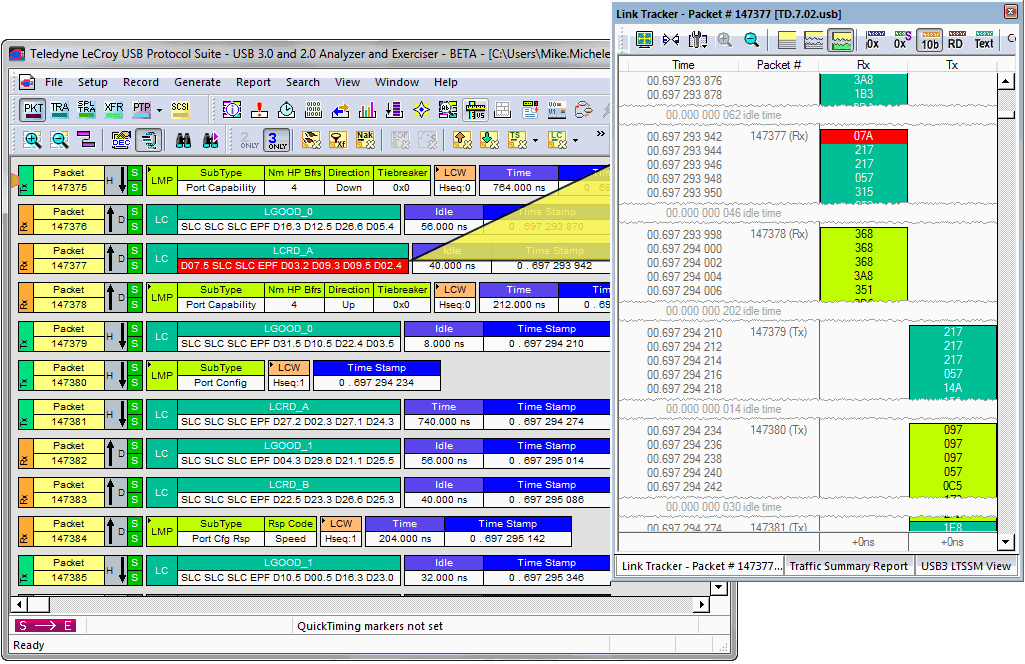

• 原始位記錄 / 10 位錯誤檢測 -查看低級別的10位符號并將其關聯到高級數據包結構
• 檢測超過 50 個鏈接和協議錯誤 - 在跟蹤中自動檢測和標記關鍵鏈路和時序錯誤
• 800ps 定時分辨率 - 更精確的時間分辨率允許精確測量鏈路層握手
• 外部觸發輸入/輸出 - 使用 Teledyne LeCroy Voyager 識別任何數據包并切換示波器或邏輯分析器（通過 SMA 連接器）
• 完全支持 SSC 和數據加擾 – 自動檢測并捕獲所有 USB 3.2 鏈接條件

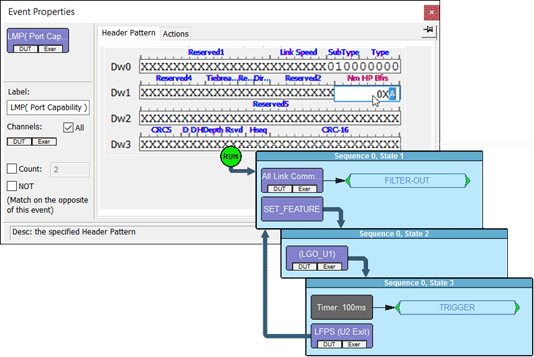

• 硬件觸發 - 觸發 2.0 和 3.2 協議事件以隔離重要流量、特定錯誤或數據模式

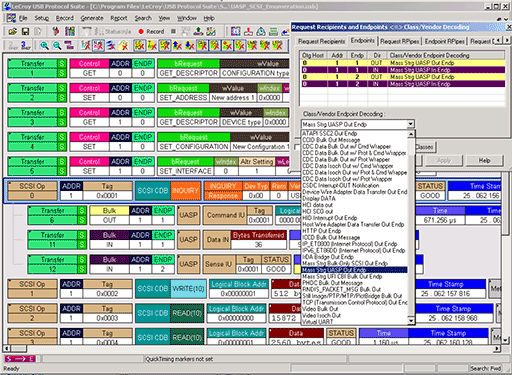

• 全面的設備解碼 - SCSI 大容量存儲、集線器、PTP/靜止圖像、打印機、PictBridge、媒體傳輸協議 (MTP) 和所有流行的 USB 設備類
• 硬件過濾 -自動排除非必要和冗余符號，包括空閑、TS1、TS2、SKP 和 LFPS 序列。
• 精密的查看 -查看 TLP 消息和標頭，以及 USB 協議的邏輯事務和傳輸層
• 支持以太網或USB 3.0接口上傳數據 - 通過以太網 的 600Mbps 持續傳輸速率提供對捕獲數據的即時訪問
• 鏈接訓練狀態視圖 - LTSSM 流程圖和鏈接到跟蹤顯示的時間順序視圖
• 實時統計 - RTS 窗口以圖形方式實時顯示吞吐量、鏈路統計和數據包錯誤率
• 合規性測試選項 - Voyager 是一款經過認證的鏈路驗證系統 (LVS)，用于執行鏈路、集線器、PD、USB Type-C 和 DP Alt-mode 合規性測試
• 功率跟蹤器選項 - 圖表 VBus 設備的功率和電流消耗與跟蹤數據同步 - 完全兼容 PD 電壓（最高 48 伏）

內置全面的訓練器功能，支持 USB PD、USB 2.0、3.0 和 3.2 流量生成 Voyager 平臺。練習器選項允許用戶通過標準 USB 電纜傳輸自定義數據包，并對報頭、有效載荷、時序和鏈路狀態進行低級控制。 Voyager ReadyLink 在硬件中自動執行鏈路同步、流量控制和報頭確認。事務引擎管理 NRDY 重試條件，允許 Voyager 以全線速運行并正確響應規范定義的 DUT。覆蓋允許更改正常行為，例如插入錯誤、縮短 LFPS 間隔、鏈路訓練序列或握手定時。
