Voyager M480x USB4 協議分析儀

獲取報價

全面支持捕捉 USB4 80Gb/s Gen 4 (PAM3)、Gen 3、Gen 2，以及傳統 USB 和電源傳輸

捕獲/分析 USB4 & USB 3.2 包括 PD（EPR 高達 50V）和 SBU 流量，以查看端到端主機、集線器和設備操作。

高達 32GB 的錄音內存

捕捉長時間的錄音，用于分析和解決問題
  • HopID 過濾可以輕松地將分析重點放在特定路徑/功能上
  • USB4 檢測并標記鏈接和協議錯誤
  • 非侵入式探測可提供開機鏈路訓練的真實情況

捕獲/分析

  • 多功能系統，可選支持 USB 3.2 / USB4 流量生成（未來版本中提供 Gen 4 練習器選項）
  • 捕獲 Type-C 和 Power Delivery 協議消息和狀態變化
  • 展開/折疊傳輸層，以便更快地解釋 USB 流量

USB4 隧道支持

  • 隧道流量可以導出到 Teledyne LeCroy 的全功能 PCIe 套件、視頻協議套件或 USB 套件，以進行更詳細的分析。
  • 對于 Gen-T 鏈路，完全支持新的報頭、幀和數據包結構更新

可靈活配置的硬件

的前端 Voyager 分析儀功能 USB4 經過認證的連接器支持完整的 80Gb/s 數據速率，可以無損地捕獲來自所有活動鏈路的流量。

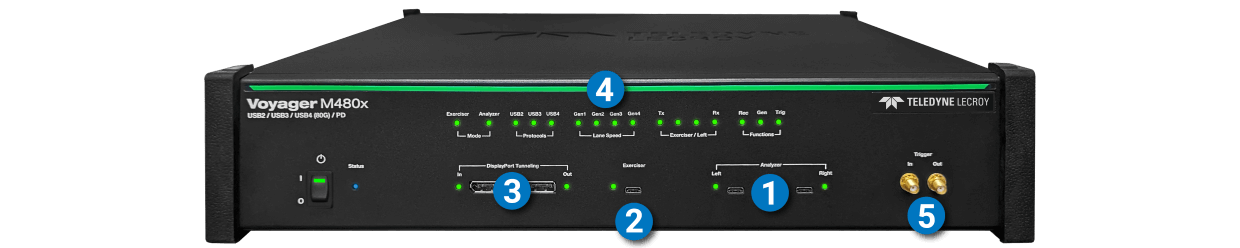

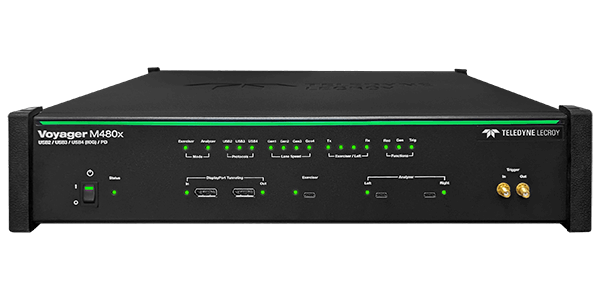

Voyager M480x USB4 協議分析儀前面板
  • 原生 USB Type-C 端口捕獲 USB4 （第 2 代、第 3 代、第 4 代）， Thunderbolt, USB 3.2、USB 2.0 加電源傳輸 (CC) 和 DP AUX (alt-mode)。
  • 鍛煉器選項支持 USB 2.0、3.2 和 USB4 - USB4 第四代鍛煉器將在未來版本中推出
  • DisplayPort 隧道訓練器（未來選項）
  • LED 指示鏈路速度、鏈路寬度和活動模式
  • 觸發輸入/輸出

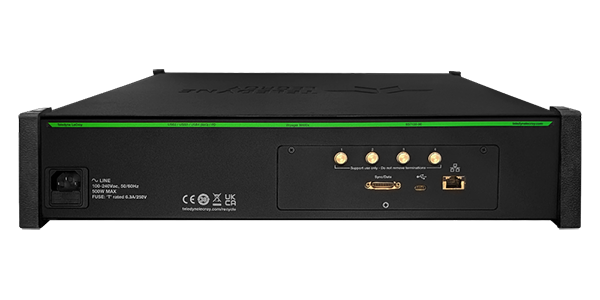

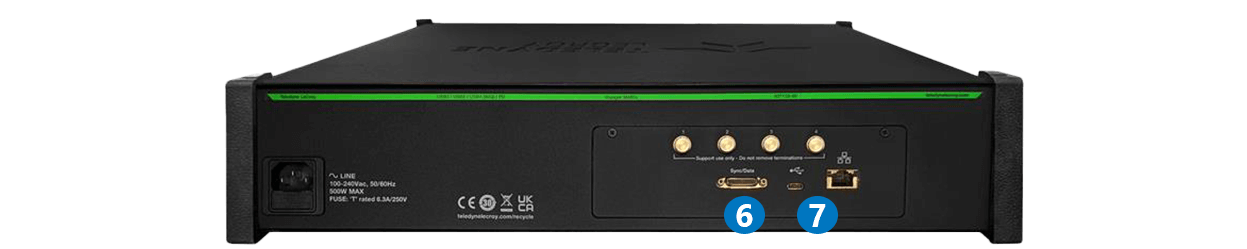

Voyager M480x USB4 協議分析儀后面板
  • CATC 同步端口用于同步和多盒（級聯）錄制
  • SuperSpeed 3.0 和 GBe 主機接口

完整的 USB 測試覆蓋范圍

M480x 設計為位于主機和設備路由器之間，可自動檢測和捕獲所有 USB Type-C 信號，包括 USB4 Gen4x2 (80Gb/s) 對稱鏈路、Gen3x2 (40Gb/s)、Gen2x2 (20Gb/s)、Gen2x1(10Gb/s)；以及傳統 USB 速度。完全兼容 Thunderbolt 3、4 和 5，分析儀還記錄邊帶 (SBU)、流量和功率傳輸 (CC) 信息。熱插拔任意組合 USB4 主機和底座設備以及 Voyager 系統將遵循速度協商握手并鎖定在指定的速率。

USB分析軟件的屏幕截圖
USB分析軟件的屏幕截圖
USB分析軟件的屏幕截圖

這個 Voyager 采用傳奇的 CATC Trace - 業界事實上的標準顯示，并在單一視圖中顯示所有標記和交錯的數據包。來自邏輯 USB4 和邊帶信道可以單獨過濾、搜索或從跟蹤中導出。在線時，分析儀將記錄并顯示所有寄存器讀取和寫入，以提供路由器和路徑配置過程的清晰畫面。為了簡化分析任務，Hop ID 窗口允許使用 Hop ID 和協議定義函數 (PDF) 精確隱藏無關流量。

    所有邏輯鏈路子狀態均會被記錄和顯示，包括 SLOS 模式、訓練序列和 DESKEW 有序集。在路徑配置期間，所有寄存器讀取請求/響應事務都會被分組，以簡化路由器枚舉的調試。SBU 寄存器事務會被解析，以自動將協議分配給躍點 ID。對于 Gen-T 鏈路，完全支持新的報頭、幀和數據包結構更新。PD 握手命令也會被捕獲和解碼。

      USB4 隧道流量可以導出到 Teledyne LeCroy 的全功能 PCIe 套件、視頻協議套件或 USB 套件，以便對封裝協議進行更詳細的解碼和分析。隧道事務的全面解碼提供了底層 PCIe、USB 或 DP 應用程序流量的連貫視圖 USB4 布。

        高壓光學探頭測試 GaN FET 并測量柵極驅動信號和高壓輸出

        錯誤檢測

        這個 Voyager M480x 可以檢測真實的 USB 3.2, USB4 和 PD 協議錯誤。在較低層，訓練序列、SCR 內容和 CRC 錯誤會自動驗證和標記。控制數據包時序與許多 USB4 邏輯層時序要求。報告了數十項針對 PD 和 USB 3.2 協議包括占用保留字段、無效幀大小和可糾正的位錯誤。

        高壓光學探頭測試 GaN FET 并測量柵極驅動信號和高壓輸出

        使用 Power Tracker 測量和驗證 VBUS 和 CC 電壓

        這個 Voyager M480x 功率跟蹤器選項以時間線格式監控和顯示 vBus 功率和電流。電壓與跟蹤事件同步，使用戶能夠驗證協議層和電氣層的功率狀態轉換。為 CC 和 VCONN 提供單獨的功率圖，使調試邏輯 Type-C 狀態轉換變得容易。

        資源中心

        姓名

        Voyager M480X 產品規格

        		 產品規格書
        入門： USB4 80Gb/s 測試

        通過深入的回顧，快速了解 USB4 80Gb/s & Thunderbolt? 5. 這個節省時間的介紹將簡要回顧 USB4 80Gb/s 協議。

        姓名

        USB 協議套件用戶手冊

        		 產品手冊

        USB4 鍛煉者選項

        功率跟蹤器

        SimPASS USB

        Gen T 鍛煉器選項

        USB4 鍛煉者選項

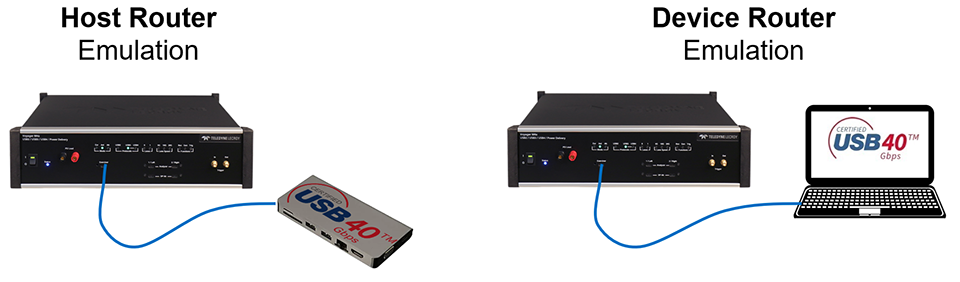

        練習器為以下內容添加了靈活的流量生成功能 USB4 80Gb/s 和 Thunderbolt? 5 至 Voyager M480x 平臺。它允許用戶通過標準 USB Type-C 線纜傳輸自定義數據包，并對報頭、有效載荷、時序和鏈路狀態進行底層控制。M480x 訓練器與協議分析儀無縫集成，可以模擬主機或設備路由器的操作，同時記錄來自被測設備 (DUT) 的真實響應。M480x 訓練器采用與 SuperSpeed USB 相同的成熟架構，新增 Gen 4x2、Gen3x2 和 Gen2x2 支持，使用戶能夠對下一代 USB 進行初始上電、功能和合規性測試。 USB4-V2 芯片組。

        voyager usb4 練習器選項設置

        功率跟蹤器

        這個 Voyager 功率追蹤器選件可監控 Vbus、CC 和 VCONN 電壓/電流，并以時間線格式圖形化顯示功率水平。此功率信息與跡線同步，方便用戶驗證協議層和電氣層的功率狀態轉換。功率追蹤器在正常運行期間持續采樣電壓。它包含標記和增量測量功能，操作簡便。功率追蹤器是運行 PD 合規性套件的必備工具，對于驗證 VBUS、PD、Type-C 和 Vconn 行為至關重要。

        了解更多

        功率追蹤器

        SimPASS USB

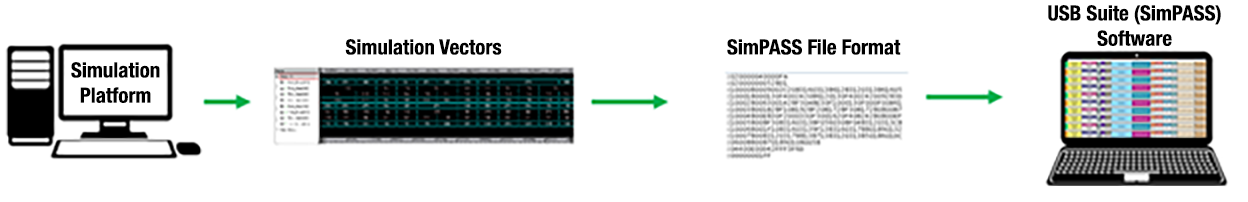

        SimPASS USB 將 Teledyne LeCroy 強大的數據流量分析功能（常用于硅后測試）引入到仿真環境中。尖端仿真工具的用戶現在可以直接在 Teledyne LeCroy USB 軌跡查看器中導出和查看測試向量。

        USB Simpass 軟件

        SimPASS USB 現在支持 USB4 40Gb/s 和 80Gb/s 仿真文件。這使得供應商能夠生成 RTL 矢量文件（用于描述流片前階段的 USB I/O 流量），然后在流片后階段以與硬件派生的跟蹤文件相同的方式顯示和分析這些交換。通過查看仿真文件（這些文件揭示了 I/O 流中數據和事務數據包中的潛在缺陷），SimPASS 使開發人員能夠在將設計投入流片之前更全面地測試和調試邏輯設計。諸如電源狀態轉換缺陷、不正確的信用流交換和邊際時序握手等問題都可以被發現、追蹤到其根源并得到解決，從而加快 SoC 的上市速度并降低開發成本。在任何重新設計周期中，都可以通過使用 SimPASS 軟件在仿真過程中重新測試修復程序來驗證對上一周期中發現的錯誤進行修復。

        Gen T 鍛煉器選項

        Teledyne LeCroy Gen T Exerciser 選項支持全面的功能和合規性測試，有助于確保下一代產品的可靠運行和更快的性能 USB4 Gen T 主機和設備。當與 Voyager M4x 或 M480x 練習器系統，Gen T 選件可精確控制 Gen T 協議事務。該選件是訪問 Gen T 合規性測試的必要條件，該測試將在即將推出的版本中添加。 USB4-來自USB實施者論壇（USB-IF）的CV工具。目前有20個測試用例完全符合最新的USB-IF規范，旨在驗證Gen T設備的枚舉、功能和錯誤恢復。 零件編號：USB-AC60-V08-A.

        Gen T 鍛煉器選項
