USB4, Thunderbolt
技術優勢
4.0和3.2
版本
5Gb/s 至 40Gb/s
鏈接率
概述

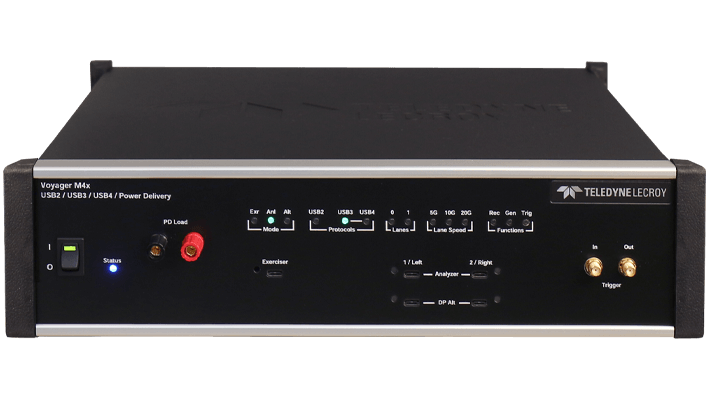

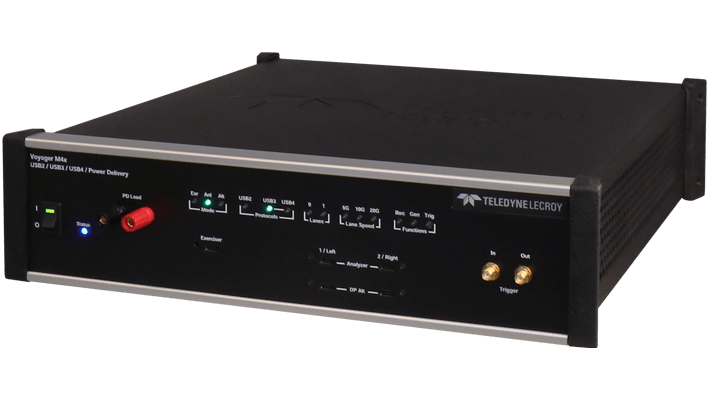

Teledyne LeCroy 的傳奇 Voyager 分析儀平臺提供更準確和可靠的捕獲 USB 3.2, USB4 和 Thunderbolt 3 & 4 協議可快速調試、分析和解決問題。利用 Teledyne LeCroy 的尖端 TAP4 探針技術和強大的分析軟件， Voyager M4x 是終極的一體化測試解決方案 USB4.
更高的準確性
這款 Voyager M4x 采用保真度很高的探頭設計，在全速測試設備時提供更高的可靠性 USB4 Gen3x2（40Gb/s 總計）速度。M4x 設計為內聯于主機和集線器之間，可非侵入式地記錄所有 USB Type-C 信號，包括 3.2 / USB4 /TBT3/TBT4 數據、邊帶和 CC (PD) 消息。熱插拔任意組合 USB4 主機和集線器以及 Voyager 系統將記錄邊帶發現和速率協商序列，并鎖定在指定的速率。全面支持捕獲 USB 3.2 通過 Type-C 的綁定流量（20 Gb/s 聚合）也滿足了以超高速為目標的開發人員的關鍵需求 USB 3.2 領域廣泛應用，提供了卓越的解決方案。
分析軟件

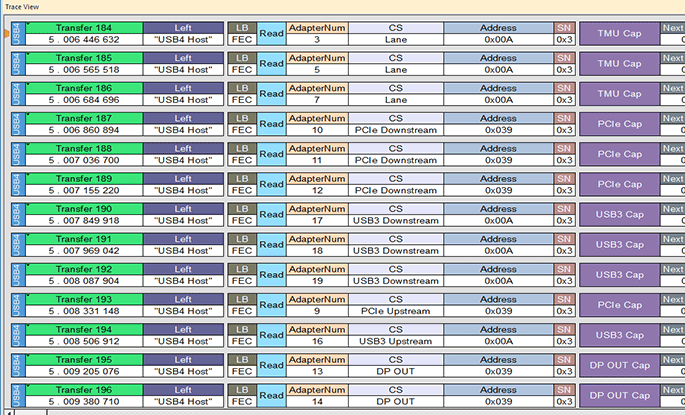

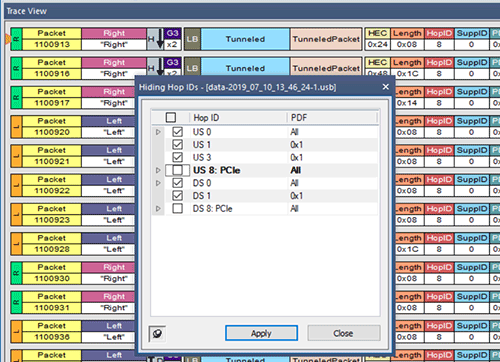

這個 Voyager 利用傳奇的 CATC Trace - 行業事實上的標準顯示，并在單個視圖中顯示所有標記和交錯的數據包。 來自邏輯的流量 USB4 和邊帶信道可以單獨過濾、搜索或從跟蹤中導出。傳輸級別可以展開和折疊以顯示包括所有有序集和控制數據包的邏輯層。在線時，它將記錄和顯示所有寄存器讀寫，以提供路由器和路徑配置空間的清晰圖像。HopID 窗口允許根據 HopID 和協議定義函數 (PDF) 精確隱藏流量。隔離特定路徑上的流量可為網絡內每個 PCIe、USB 或 DP 適配器提供完整配置序列的連貫圖像。
錯誤檢測

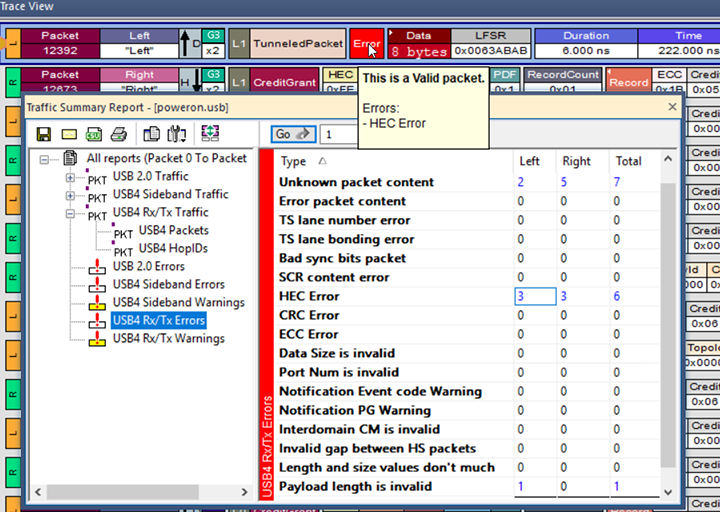

Teledyne Lecroy Voyager 可以檢測并標記真實的 USB4, USB 3.2 和 PD 協議錯誤。 在較低層，訓練序列、SCR 內容和 CRC 值會自動檢查錯誤。 配置數據包定時與許多一起被驗證 USB 3.2 / USB4 邏輯層時序要求。
USB4 隧道交通
對于隧道 PCI Express，數據鏈路層數據包 (DLLP) 和事務層事件經過解碼，允許用戶查看地址和請求者 ID 等關鍵字段。捕獲隧道 DisplayPort 時，AUX 消息與視頻主數據流分離，以便于解釋。隧道 USB 數據包的所有字段均經過完全解碼。更高層的 USB 事件可以導出到標準 USB 跟蹤，并經過完全解碼，包括所有設備類流量。
導出至視頻和 PCIe 協議軟件
對于全面的隧道解碼， Voyager M4x 允許將隧道流量即時導出到功能齊全的視頻協議套件和 PCIe 協議套件應用程序。這些應用程序功能齊全，由 Teledyne LeCroy 的視頻和 PCIe 團隊開發，包含大量分析和調試工具（可作為免費軟件下載）。
主要功能
- 捕獲/分析 USB4 包括 PD 和 SBU 流量- 查看端到端主機、集線器和設備操作
- 集成分析儀/模擬訓練器- 多功能系統同時生成和捕獲 USB4 協議流量
- USB Type-C & PD 分析儀- 捕獲 Type-C 和 Power Delivery 協議消息和狀態變化
- CATC Trace分析軟件- 展開/折疊傳輸層以更快地解釋 USB 流量
- TAP4 探測- 經驗證的模擬前端架構，提供最真實的開機鏈路訓練畫面
- 高達 32GB 的錄制容量-捕獲長時間的錄制以進行分析和解決問題
- 通過 HopID 過濾隱藏/顯示流量可以輕松地將分析重點放在特定路徑/功能上
- 檢測無數 USB4 鏈接和協議錯誤 - 檢測并標記關鍵鏈路和時序錯誤
- 外部觸發輸入/輸出 - 使用 Voyager 識別任何數據包并切換示波器或邏輯分析器（通過 SMA 連接器）
- 級聯多臺分析儀 - 跨多個分析儀同步記錄，包括傳統 USB 3.x Voyager 系統
- 硬件觸發 - 觸發 USB4 用于隔離重要流量、特定錯誤或數據模式的協議事件
- 支持以太網或USB 3.0接口上傳數據 - 通過以太網 的 600Mbps 持續傳輸速率提供對捕獲數據的即時訪問
靈活的硬件

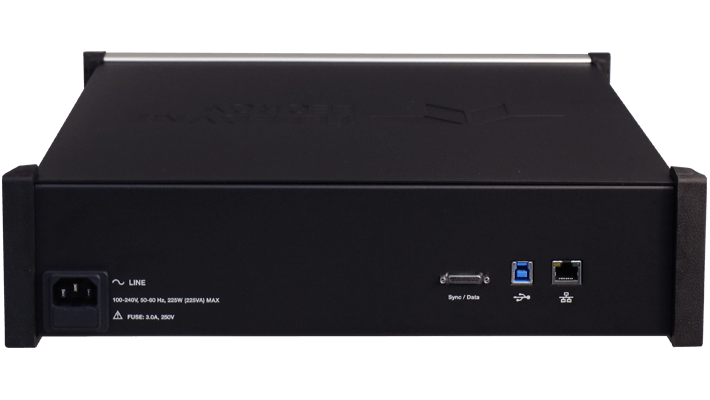

前端 Voyager 分析儀功能 USB4 額定連接器，支持全 40Gb/s 數據速率，可同時無損地捕獲來自所有活動鏈路的流量。 這 Voyager M4x 平臺包括 32GB 的記錄內存以及 USB 3.0 和千兆以太網鏈路，用于將記錄的流量上傳到主機 PC。 這 Voyager 完全兼容有源和無源電纜環境。 現場可升級固件可確保未來支持新功能或更改 USB 規范。
合規選項
這個 Voyager M4x 為 USB 合規性測試提供廣泛支持，包括 USB Type-C、PD（僅限 SPR）、 USB4, USB 3.2 鏈路層和 DP Alt-Mode。利用 Teledyne LeCroy 的 Voyager 測試器功能，Compliance Suite 是一款自動化應用程序，利用仿真腳本模擬 USB、PD 和 Type-C 鏈路行為。測試器用于像真實設備一樣發起和響應 USB 和 PD 命令，同時分析 DUT 的響應。它直接通過 Type-C 電纜進行通信，記錄和分析每個協議交換以確定正確的行為。對于 Type-C 和 PD 合規性，測試器利用全面的高級命令庫來模擬 Type-C 源、接收器和 DRP 行為。
這個 Voyager M4x 提供獨家支持 USB 3.2 10Gps 和 20Gbps 鏈路層測試。 也是表演的基礎 USB4 協議和邏輯層一致性。 能夠測試的解決方案 USB4 和 USB 3.2 鏈路層，每個合規性選項單獨出售，允許用戶根據需要擴展測試。
- 符合 USB Power Delivery 2.0 和 3.2 標準
- USB Type-C 功能驗證
- USB 3.2 Gen-1 和 Gen-2 鏈路層合規性（5Gbps 和 10Gbps）
- USB 3.2 Gen-1x2 (IOGbps) 和 Gen-2x2 (20Gbps) 鏈路層合規性
- USB4 合規許可證
資源中心
| 姓名 | |
|---|---|
Voyager M4x 數據表 | 產品規格書 |
技術簡介：VESA DP Alt-Mode 合規套件 | 應用筆記 |
Voyager M4x USB4 練習器僅高速模式 | 應用筆記 |
技術簡介： USB4 符合性測試 Voyager M4x | 應用筆記 |
技術簡介：Teledyne LeCroy Voyager M4x 和替代模式 | 應用筆記 |
Voyager M310P / M310e / M4x 線組 | 應用筆記 |
USB Type-C 功能驗證套件技術簡介 | 應用筆記 |
從 USB 跟蹤中的 ISOCH 流量中提取音頻 | 應用筆記 |
Voyager M4x 分析 USB4 和Thunderbolt 3
Voyager M4x 配置通道和協議適配器 USB4 和 Thunderbolt 3
Voyager M4x 觸發和過濾 USB4 和 Thunderbolt 3
Voyager M4x 鍛煉器介紹 USB4 & Thunderbolt
與 Teledyne LeCroy 一起參加有史以來第一次關于下一代 USB 的網絡研討會。 這個節省時間的介紹將深入探討 USB4 邏輯層協議，重點是故障排除和測試方法。
與會者將獲得有關初始化過程的新見解，包括深入了解路徑和適配器配置過程。 將回顧 DisplayPort 和 PCIe 隧道的關鍵階段。
本次演講將重點介紹 USB-IF 的最新驗證程序 USB4 邏輯鏈路狀態、協議行為和隧道層。
USB4 鍛煉者選項
練習器為以下內容添加了靈活的流量生成功能 USB4 和 Thunderbolt? 3 至 Voyager M4x 平臺。 它允許用戶通過標準 USB Type-C 電纜傳輸自定義數據包，并對標頭、有效負載、時序和鏈路狀態進行低級控制。 M4x 練習器與協議分析器無縫集成，可以模擬主機或設備路由器操作，同時記錄來自 DUT 的真實響應。 M4x 訓練器利用為 SuperSpeed USB 開發的相同成熟架構，增加了 Gen3x2 和 Gen2x2 支持，允許用戶執行下一代的初始開機、功能和合規性測試 USB4 芯片組。
USB Type-C 功能驗證套件
這個 Voyager M4x USB Type-C 功能驗證套件允許開發人員驗證邏輯 USB Type-C 端口操作并驗證是否符合 USB Type-C 設備的規范。 測試套件提供 100% Type-C 功能驗證規范的覆蓋范圍。 通過 Teledyne LeCroy 測試套件使用 Voyager 對于尋求 USB-IF 徽標認證的 Type-C 設備，需要 M4x 或 M310e。此測試套件涵蓋以下內容：
- 源測試
- 接收器測試
- 帶有附件支持 (SNKAS) 測試的水槽
- DRP 測試
- VCONN 測試
- 源能力測試
- 接收器測試
- 雜項測試
功率跟蹤器

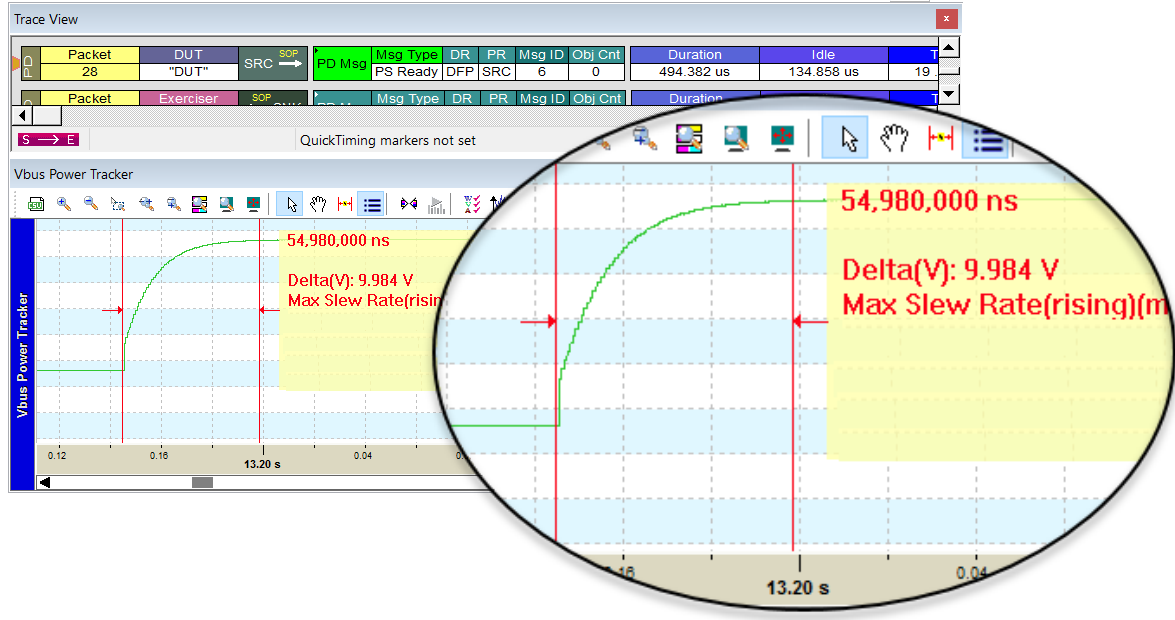

這個 Voyager 功率跟蹤器選項可監控 Vbus、CC 和 VCONN 電壓/電流，并以時間線格式以圖形方式顯示功率水平。此功率信息與軌跡同步，使用戶能夠驗證協議層和電氣層的功率狀態轉換。功率跟蹤器在正常運行期間持續采樣電壓。它包括標記和增量測量，只需點擊即可輕松完成。功率跟蹤器是運行 PD 合規套件所必需的，對于驗證 VBUS、PD、Type-C 和 Vconn 行為非常有用。
了解更多
供電合規套件
電力輸送 (PD) 合規套件可幫助開發人員驗證 PD 3.2 芯片組和最終產品的功能、錯誤恢復和合規性。與 Teledyne LeCroy 的 Voyager M310e 和 M4x 平臺，它使用仿真腳本來模擬 PD 鏈路伙伴行為，發起和響應 PD 消息，并通過 Type-C 電纜生成通過/失敗報告。
DP Alt Mode 2.1 合規選項
最近更新的 VESA DisplayPort Alt Mode (DPAM) 2.1 合規性測試規范 (CTS) 在最新的 Voyager 平臺。新的 DPAM 2.1 CTS 于 2023 年由 VESA 修訂，大大擴大了測試范圍。兼容 Type-C 的 DP Alt Mode 設備需要通過所有規范的 DPAM 2.1 測試才能獲得 VESA 認證。
了解更多SimPASS USB
SimPASS USB 將通常用于后硅測試的強大 Teledyne LeCroy 數據流量分析功能帶入仿真環境。 尖端仿真工具的用戶現在可以直接在 Teledyne LeCroy USB 跟蹤查看器中導出和查看測試向量。
SimPASS USB 現在支持 USB4 40Gb/s 和 80Gb/s 模擬文件。 這允許供應商生成 RTL 矢量文件（描述前硅階段的 USB I/O 流量），然后在后硅階段以與硬件派生的跟蹤文件相同的方式顯示和分析這些交換。 查看說明來自 I/O 流的數據和事務數據包中潛在缺陷的模擬文件，SimPASS 使開發人員能夠在將設計提交到硅片之前更全面地測試和調試邏輯設計。 電源狀態轉換中的缺陷、不當的信用流交換和邊際定時握手等問題可以被發現、追蹤到它們的來源并得到解決，從而加快 SoC 的上市時間并降低開發成本。 在任何重新設計周期中，可以通過使用 SimPASS 軟件在仿真期間重新測試修復來驗證錯誤修復（在上一個周期中識別）。
Gen T 鍛煉器選項
Teledyne LeCroy Gen T Exerciser 選項支持全面的功能和合規性測試，有助于確保下一代產品的可靠運行和更快的性能 USB4 Gen T 主機和設備。當與 Voyager M4x 或 M480x 練習器系統，Gen T 選件可精確控制 Gen T 協議事務。該選件是訪問 Gen T 合規性測試的必要條件，該測試將在即將推出的版本中添加。 USB4-來自USB實施者論壇（USB-IF）的CV工具。目前有20個測試用例完全符合最新的USB-IF規范，旨在驗證Gen T設備的枚舉、功能和錯誤恢復。 零件編號：USB-AC60-V08-A.
