主要功能
-
支持 USB-PD 3.1 – EPR(擴展功率范圍)和 SPR(標準功率范圍)
-
全面的 USB-PD 觸發解碼供電對象 (PDO)
-
時間關聯 USB-PD 與 AUX 和 USB4-SBU 協議
-
直觀,彩色顯示疊加的解碼
-
具有縮放和碼型搜索功能的交互式協議表格

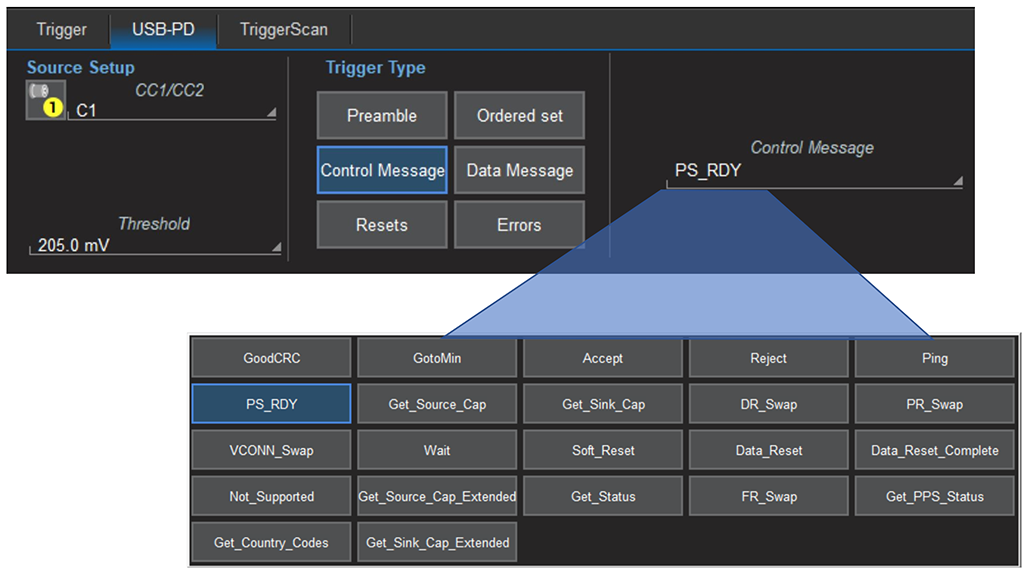

全面而強大的 USB-PD 觸發器(“T”)
USB-PD 觸發類型包括前置放大器、有序設置、控制消息、數據消息、復位和錯誤。提供一種捕獲特定功率傳輸事件的方法。在Teledyne LeCroy Voyager USB-PD 一致性測試儀和 Mercury 邊帶分析儀中也發現了相同的觸發類型,這使得USB-PD協議與設備之間的電子信號間很容易關聯。

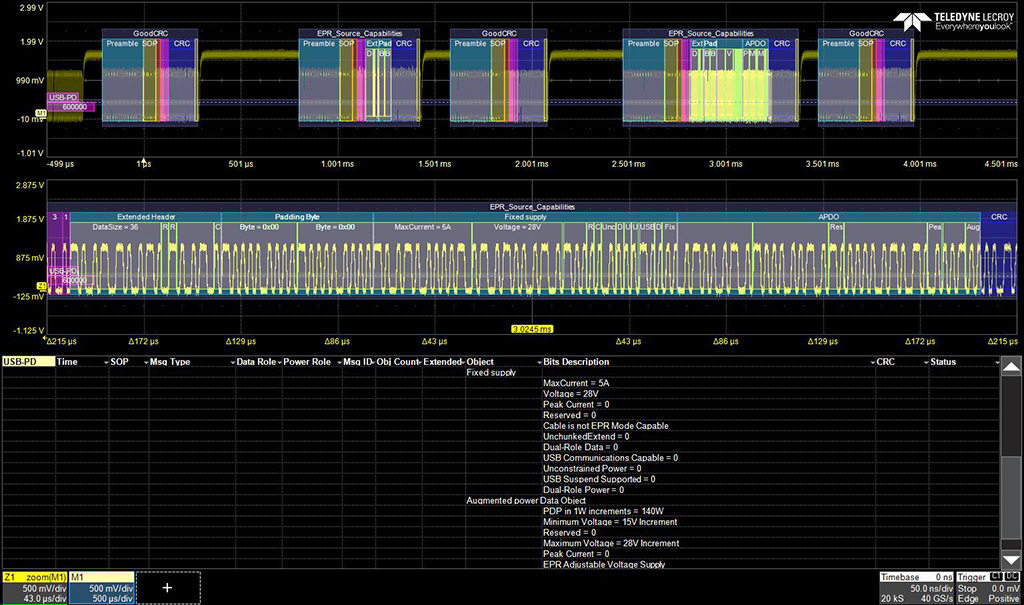

直觀,彩色顯示和疊加的解碼("D")
對每個協議的特定部分和整個消息幀使用彩色透明的疊加功能,便于理解您的串行數據信息。與其他解決方案不同,我們的解決方案將協議解碼信息遠離信號,直接在顯示器上關聯波形和協議解碼。隨著采集長度的擴大或縮短,解碼疊加層將進行調整,以顯示恰到好處的信息量

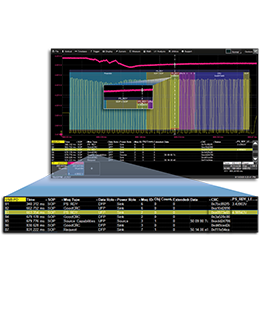

交互式表格匯總結果(“D”)
將示波器變成 USB-PD 協議分析儀,并以表格形式顯示解碼信息。 自定義表格以僅顯示感興趣的數據并觸摸表格中的消息以自動縮放到它并將其顯示在屏幕上。 導出表以供離線分析。 表中最多可同時顯示四種不同的任何類型的解碼信號。
