強大的一體式
無線測試解決方案

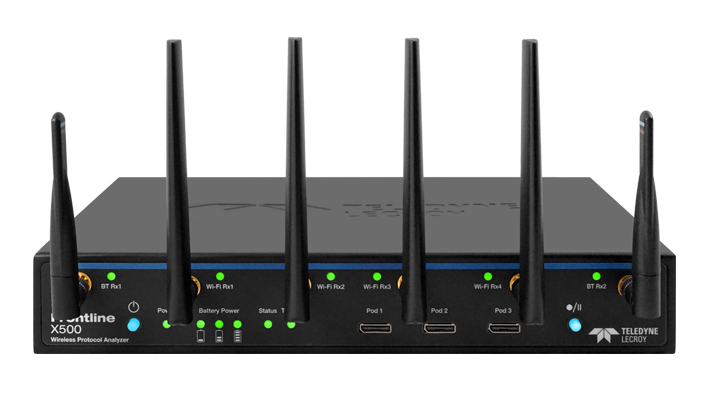

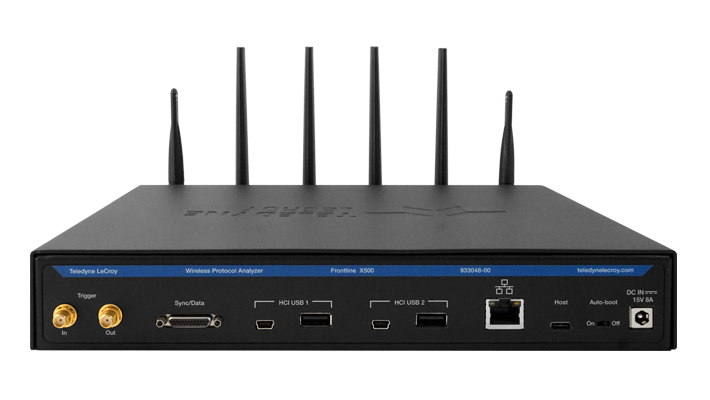

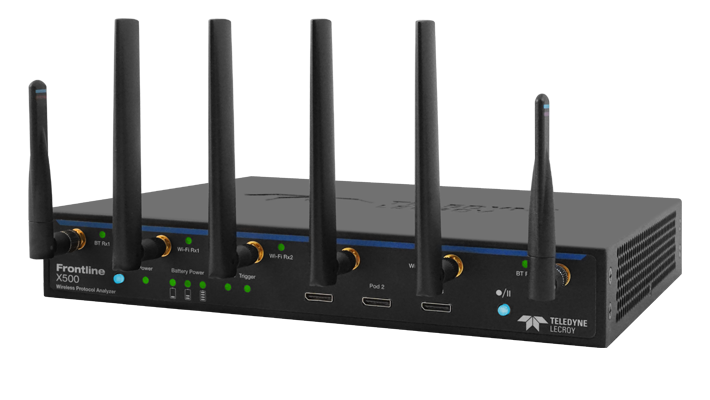

該 Frontline X500 無線協議分析儀是一款功能強大的一體化測試解決方案，適用于無線產品開發測試人員，可捕獲使用藍牙、Wi-Fi 和 802.15.4 技術的通信數據。

該 Frontline X500 與 Teledyne LeCroy 的無線協議套件軟件相結合，可為復雜的多技術測試環境提供卓越支持，包括對最新 Wi-FiXNUMX 技術的支持。

• 已經完成對藍牙最新技術Channel Sounding的支持
• 高性能協議測試解決方案
• 兩個獨立的藍牙無線電，可實現卓越的捕獲性能
• 用于同時捕獲經典藍牙 (BR/EDR) 和低功耗低功耗、802.11 ax、802.15.4 和有線技術的一體化解決方案
• 強大的 Wi-Fi 覆蓋范圍 802.11 ac with 4x4 MIMO (Wi-Fi 5) 和 802.11 ax 2x2 MU-MIMO（Wi-Fi 6 和 6E）
• 通過高度用戶??可配置的 POD 實現邏輯分析能力，通過 24 個 3 通道 POD 支持多達 8路邏輯信號的分析
• HCI USB、HCI SPI 和 HCI UART（H4/H5/BCSP 和 WCI-2）的捕獲和解碼
• 可進行實時解密或捕獲后解密分析
• 原始 RF 頻譜視圖有助于識別潛在的 射頻沖突（無線干擾）
• 游覽模式允許一鍵式 PC-free 捕獲
• 支持所有已發布的藍牙協議規范，以及對預發布的協議規范的早期支持
• 支持藍牙Mesh網絡技術
• 使用擴展的 API接口，可以實現這些測試流程自動化

該 Frontline X500 無線協議分析儀是業內通用的無線抓取分析工具，不僅支持所有已發布的經典藍牙和低功耗藍牙協議，還支持基于 802.15.4物理層 的通訊協議，如 Matter、Thread 和 Zigbee，以及所有包括 Wi-Fi 5、Wi-Fi 6 和 Wi-Fi 6E 在內的最新 Wi-Fi 技術，將 Wi-Fi 技術擴展到 6GHz ISM 頻段。 再加上 RF 頻譜分析、網格分析以及對 24 通道邏輯分析和雙天線采集功能的支持，X500 確實是所有無線分析調試工作的正確工具。

該 Frontline X500 配備了Excursion模式，用戶只需按一下按鈕即可捕捉空中的一切，而無需連接任何 PC。 該系統還支持與其他 Teledyne LeCroy 協議分析儀行業強大的工具的時間相關操作和捕獲，使用專有的 CATC 同步線纜和 CrossSync 軟件。

集成的藍牙音頻專家系統是市場上第一個將音頻分析與藍牙協議分析相結合的分析工具，使開發人員能夠快速查明各種藍牙協議相關音頻問題的根本原因。

Teledyne LeCroy 的無線協議套件結合了 Frontline數十年的協議分析經驗和最新的協議規范支持以及簡化的界面，將所有分析工具集成到一個可靠的軟件框架中，該框架可以根據您自己喜歡的工作和評估信息的方式進行調整。 當與 Teledyne LeCroy 獨特的便攜式和可配置無線協議分析儀系列配合使用時，無線協議套件可為任何使用 2.4GHz ISM 頻段技術的人提供獨特的軟件體驗。

可隨意調整的窗體布局的分析工具

• 摘要面板
• 數據包解碼
• 原始數據面板
• 共存視圖
• 時序分析
• 吞吐量/利用率
• 誤包率
• BR/EDR 和 LE 時間軸視圖
• 統計面板
• 消息流程圖
• 藍牙音頻專家系統

了解更多有關 無線協議套件軟件以及它如何幫助您在設計、開發和排除設備故障時更高效地工作。

該 Frontline頻譜分析功能在無線協議套件軟件中提供了整個 500GHz ISM 頻段的頻譜圖。 因此用戶能夠查看在測試環境中覆蓋在捕獲的 RF 能量之上的時間同步捕獲的無線數據包。 當用戶將鼠標懸停在捕獲的射頻能量上時，會顯示信號強度 (RSSI)。 通過這些數據，您可以在 Coexistence 視圖中看到多種無線技術如何共存。

頻譜分析功能和共存視圖使用戶能夠識別 RF 干擾并了解他們的無線設備如何在擁擠的 2.4GHz ISM 頻段中有效運行。
