主要功能
- 支持 SATA UTD 1.5 描述的所有 PHY、TSG、OOB 和 RSG 一致性測試
- 自動化物理層測試和校準
- 提供完整的報告功能,包括通過/失敗指示和屏幕截圖
- Eye Doctor II 支持通道仿真和均衡,有助于調試 SATA 合規性故障
- SDA III 允許快速創建眼圖和對長存儲器采集進行抖動分析
QPHY-SATA-TSG-RSG 和 PeRT3 提供完整的端到端 SATA 解決方案
PeRT3 獨特的協議感知能力,允許 QPHY-SATA-TSG-RSG 輕松地將 PeRT3 連接到 PUT 并將 PUT 置于環回中。 一旦 PUT 處于環回狀態,QPHY-SATA-TSG-RSG 可以自動配置 PUT 以輸出正確的測試模式并快速測試 PUT。 此外,通過使用 QPHY-SATA-TSG-RSG,示波器可以毫不費力地用于校準用于 OOB 和 RSG 測試的 PeRT3 輸出。
對于 SATA 測試,需要一個測試夾具將 PUT 連接到運行 QPHY-SATA-TSG-RSG 軟件和 PeRT3 的示波器。 Teledyne LeCroy 提供了一個測試夾具(部件號 TF-SATA-C)以通過標準 SMA 連接器接口探測 PUT。 該測試夾具與 Gen1、Gen2 和 Gen3 標準兼容。 Teledyne LeCroy 還提供了 Gen1、Gen2 和 Gen3 RSG 測試所需的 ISI 通道。

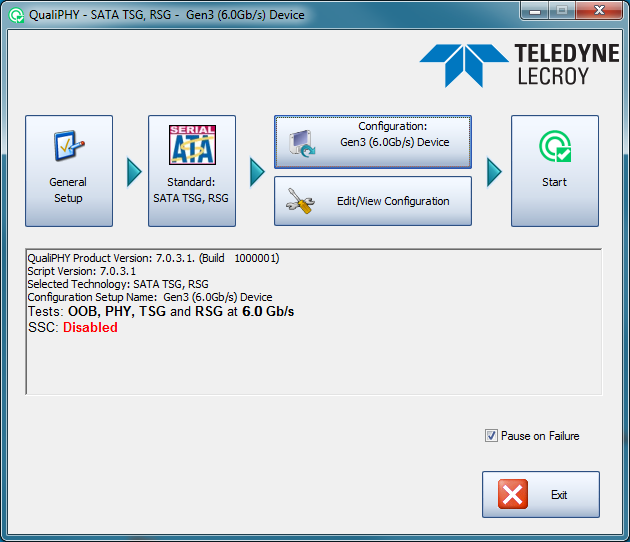

QualiPHY
QualiPHY 旨在減少在執行高速串行總線一致性測試上所需要的時間、精力,并提供專業知識輔導
- 指導用戶完成每個測試設置
- 按照相關的測試程序執行每次測量
- 將每個測量值與相應的規格要求進行比較
- 完整記錄所有結果
- QualiPHY 幫助用戶每次都以正確的方式進行測試!
