主要功能
-
支持 2.5G/5G/10GBase-T1 鏈路段
-
高度自動化且易于使用
-
內置自動 S 參數校準
-
自動將電纜反嵌到測試夾具
-
生成帶有通過/失敗結果的報告
-
支持所有 MDI S 參數測試和 T1 鏈路段：
-

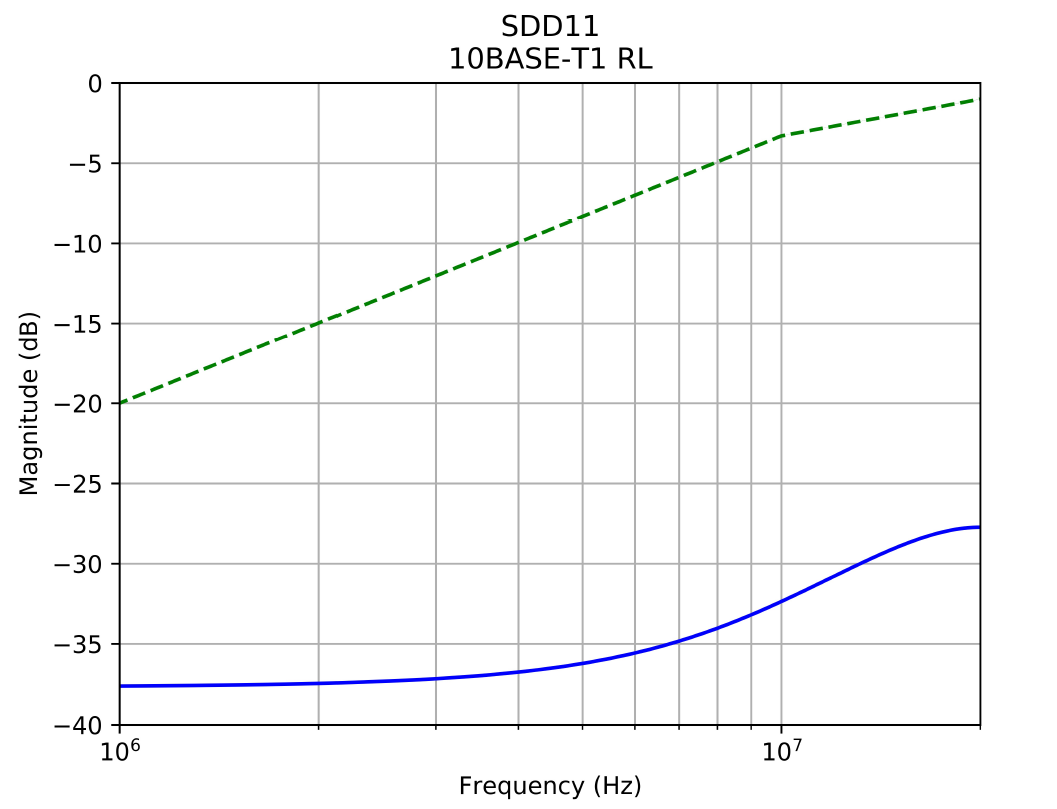

MDI 回波損耗 (Sdd11)
-
特性阻抗差模 (CDIM)
-
傳播延遲
-
插入損耗
-
回波損耗
-
縱向轉換傳輸損耗 (LCTL)
自動化一致性測試
QPHY-MultiGBase-T1-TDR 根據 9G/2.5G/5GBase-T10 執行 MDI 回波損耗和 TC1 鏈路段一致性測試。 詳細的連接圖可確保正確的設置。 測試會話完成后，結果將自動編譯成包含屏幕截圖的綜合通過/失敗報告。
S 參數自動校準和電纜去嵌入
QPHY-MultiGBase-T1-TDR 自動執行所需的參考平面校準，并自動去嵌入用于連接到測試夾具的電纜。

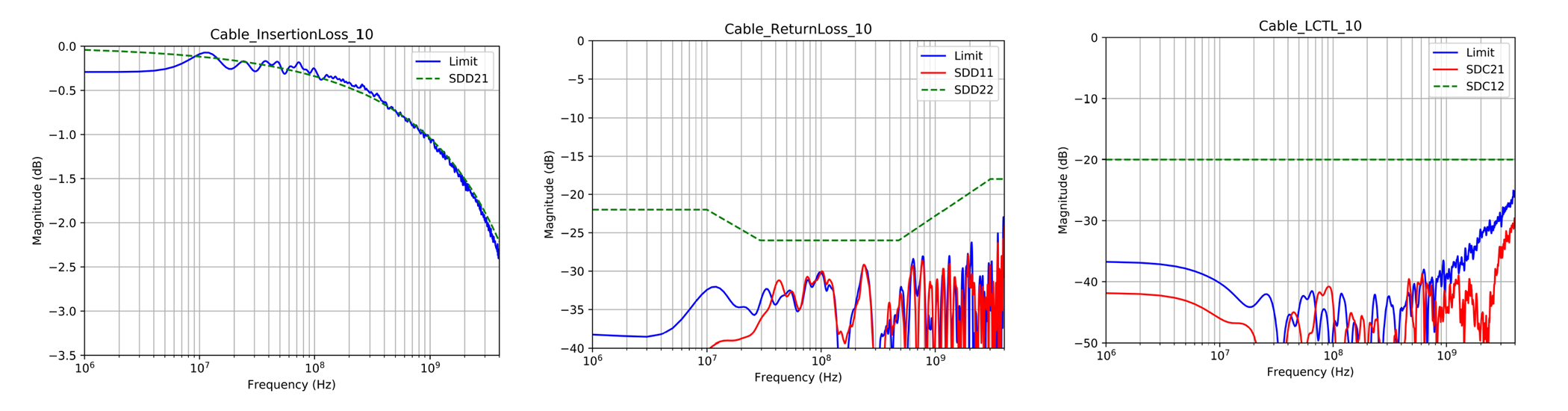

TC9 – 2.5G、5G 和 10GBASE-T1 鏈路段
測量與 r2.5G/5G/10BASE-T1 的全屏蔽 TP 通信通道的信號完整性相關。 獨立通信通道 (SCC) 環境下電纜組件的特性阻抗差模 (CIDM)、傳播延遲、插入損耗、回波損耗和縱向轉換傳輸損耗 (LCTL)。
