QPHY2-PCIE6-TX-RX

• 自動收集和分析捕獲的波形
• QPHY2-PC進行離線后處理
  • 遠程分析
  • 離線后處理
• 生成包含所有相關測試信息的綜合報告

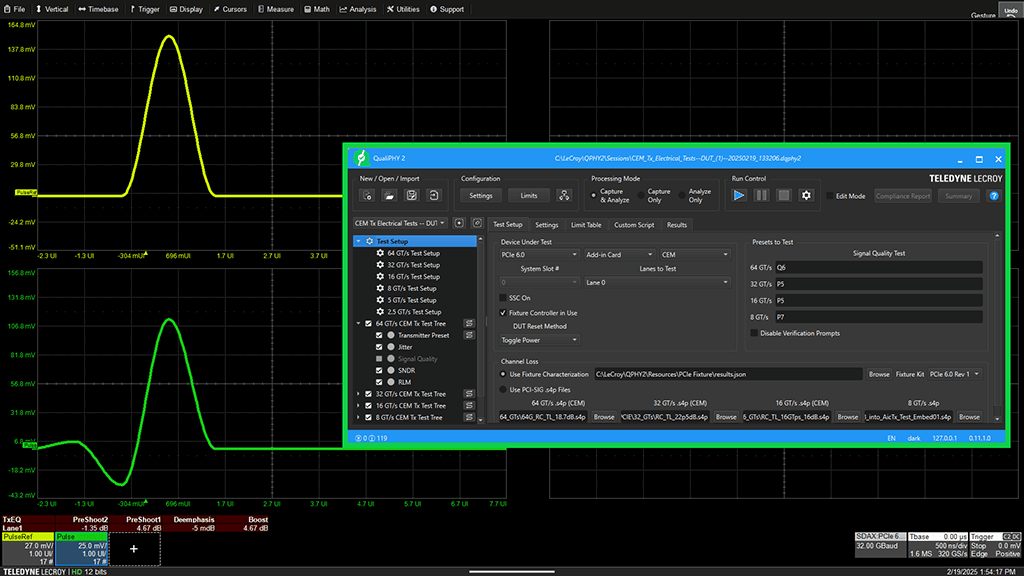

• 發射機均衡分析
• 抖動測量
• SNDR 和 RLM 測量
• 用于 BER 測試的自動應力眼圖校準
• SDA Expert 提供的測量工具集：
  • 眼圖
  • 夾具去嵌入
  • 通道嵌入

Teledyne LeCroy 的 QPHY2-PCIE6-TX-RX PCI Express 6.0 電氣發射器和接收器軟件是一種全自動測試解決方案，符合 PCIe 6.0 Base 規范要求，用于對發射器和接收器進行特性分析和測試。

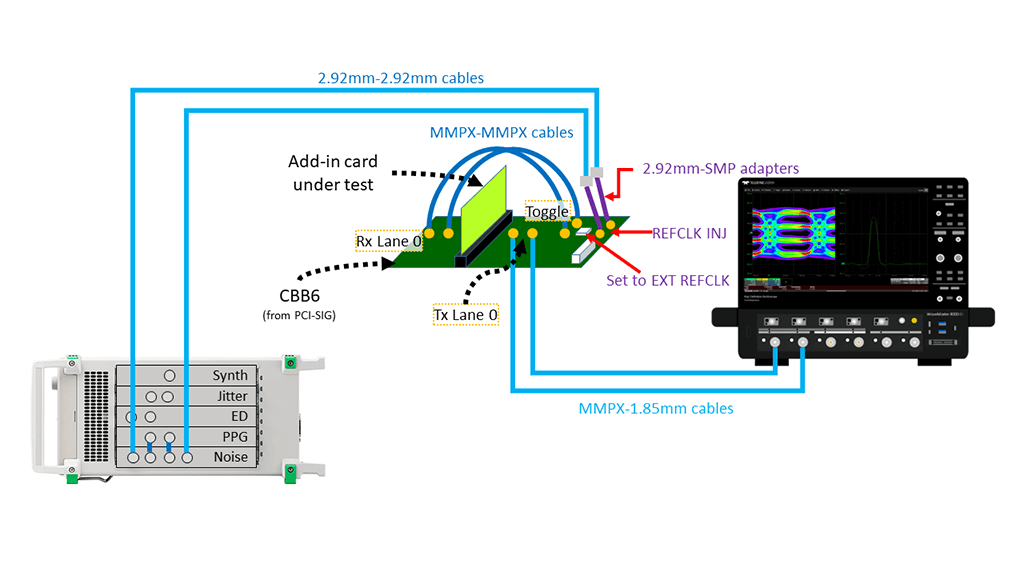

簡單但功能強大的發射機均衡分析軟件可指導用戶完成物理測試設置連接。清晰、信息豐富的連接圖有助于簡化復雜的測試設置并減少錯誤。QPHY2-PCIE6-TX-RX 自動配置測試設備和被測設備以執行發射機測量。

要測試 PCI Express 接收器，所施加的信號必須滿足規定的電壓擺幅和預設電平、精確校準的噪聲和抖動損傷以及由于通道損耗而規定的眼圖閉合水平。QPHY2-PCIE6-TX-RX 控制示波器和 BERT，以自動執行整個迭代校準和測試過程。

• 電壓擺幅和預設加重電平
• 隨機和正弦抖動添加
• 差模和共模噪聲
• 通道損耗影響眼圖閉合
• 抖動容限 (JTOL) 測試
• 接收器鏈路均衡測試

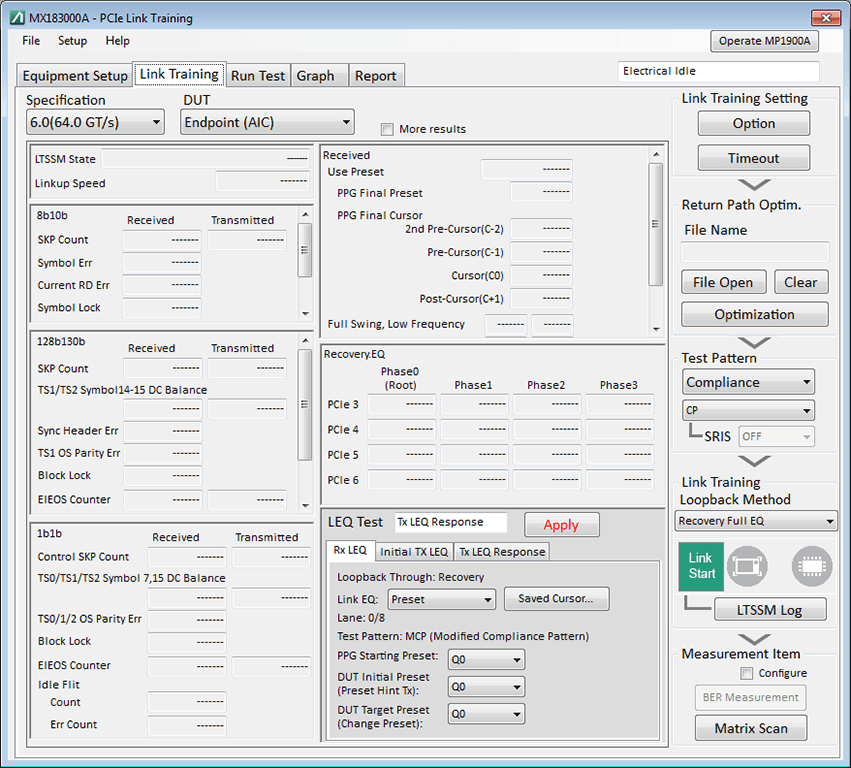

發射器鏈路均衡測試是 PCIe 電氣合規性和跨系統互操作性的重要步驟。PCIe 設備的發射器必須對傳輸信號應用適當的均衡量，以確保接收器無錯誤運行。

• 設置和控制 Teledyne LeCroy WavePulser 40iX 測量期間
• 在流程的每個步驟中通過連接圖指導用戶
• 自動進行測量并將測量數據傳輸至 QualiPHY 2 一致性測試軟件
• 在 QualiPHY 2 一致性測試軟件中執行所有必要的附加計算
• 生成完整的 PCIe 夾具特性報告，相當于現有的手動流程

PCIe 6.0 CEM 和基礎測試：

• 發射器預設
• 發射機抖動
• 發射機信號質量
• 發射機鏈路均衡
• 接收機測試校準
• 接收機抖動容限
• 接收器誤碼率
• 接收器響應時間
• 接收機初始預設
• 鎖相環帶寬
• 參考時鐘
