主要功能
-
QPHY-SAS2 為 2 Gb/s 至 1.5 Gb/s 的 SAS-6 配置提供高度自動化且易于使用的解決方案
-
符合 UNH IOL Serial Attached SCSI (SAS) Consortium SAS-1.01 2Gb/s 的物理層測試套件
-
支持 SAS-2 目標和啟動器
-
QualiPHY 自動化測試框架提供連接圖、自動化示波器操作和報告生成
-
與 Sierra SAS 協議測試系統合作時，可以激勵被測設備或主機生成所需的測試碼型
Teledyne LeCroy QPHY-SAS2 測試解決方案為 SDA 8 Zi 系列示波器提供自動控制，以執行 UNH IOL Serial Attached SCSI (SAS) Consortium SAS-1.01 2Gb/ s 版所述的所有發射機物理層測試物理層測試套件。 此規范涵蓋以 6 Gb/s、1.5 Gb/s 和 3.0 Gb/s 運行的目標和啟動器。
SAS 是流行的 SCSI 標準的序列化版本。 SAS 主要用于速度高達 6 Gb/s 的服務器級存儲。 QPHY-SAS2 涵蓋測試規范的第 1 組（TX OOB 信號和交流耦合要求）、第 2 組（TX 擴頻時鐘 (SSC) 要求）和第 3 組（TX NRZ 數據信號要求）的測試。
這些功能使 QPHY-SAS2 成為一個完整的自動化測試套件，可滿足 1.5 Gb/s、3.0 Gb/s 和 6.0 Gb/s 串行連接 SCSI (SAS) 發射機一致性測試的要求。
QPHY-SAS2 為 2Gb/s 至 1.5 Gb/s 的 SAS-6 配置提供高度自動化且易于使用的解決方案。
強大的調試工具
在傳輸信號中使用擴頻時鐘 (SSC) 是 SAS-2 規范的可選功能。 啟用 SSC 后，還必須根據規范驗證頻率調制率和偏差等測量值。 QPHY-SAS2 軟件與 Teledyne LeCroy 示波器的深存儲器和強大的分析庫一起工作，大大簡化了這個驗證過程。 通過鎖相環 (PLL) 進行的時鐘恢復電路和時鐘提取是另一個重要的設計考慮因素。 靈活的時鐘恢復選項允許復制幾乎任何真實的接收器 PLL 配置，從而能夠模擬“假設”場景。 可以像接收機“看到的”那樣精確測量抖動結果。

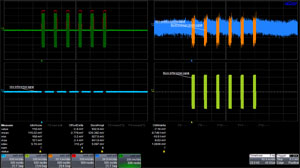

OOB驗證可確保 OOB Idle狀態的最大噪聲、OOB 突發幅度、OOB 偏移增量和 OOB 共模增量均在規格限制內。

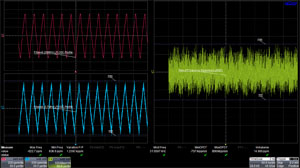

擴頻時鐘 (SSC) 驗證需要長內存和專門的分析功能。 Teledyne LeCroy 是唯一一家能夠通過多個周期實時精確跟蹤 SSC 曲線的解決方案。 SSC 調制頻率、偏差、平衡和 DFDT 都可被測量。
峰峰值電壓、VMA 和EQ 測量峰峰值幅度、電壓調制幅度和發射機均衡，以確保這些參數在規格限制內。
全面且易于閱讀的測試報告

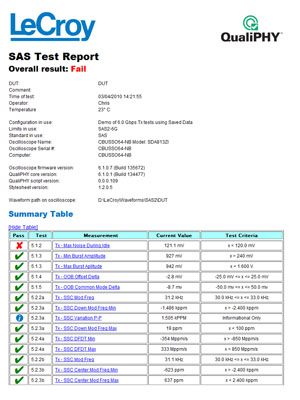

測量結果通常需要匯總并制成表格以快速驗證規格。 此信息連同儀器和信號采集/測試條件設置，形成完整的文檔記錄。 QPHY-SAS2 通過合并一個自動 HTML 報告生成引擎簡化了這個過程。 創建的測試報告包含每個單獨測試結果的表格數值，包括通過/失敗和規格限制列。 報告也可以保存為 PDF、HTML 或 XML格式。

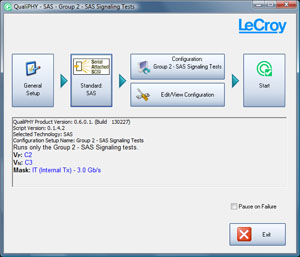

連接圖提示用戶設置 DUT 以輸出特定的測試模式。
高級調試功能
如果發現合規性失敗，可以使用 Teledyne LeCroy 的 SDA II 串行數據分析包來幫助快速輕松地找到根本原因。 SDA II 能夠同時執行眼圖和抖動測量，并完全集成到示波器應用軟件中。 此外，SDA II 提供對測量的眼圖和抖動參數的深入了解，從而更容易識別問題的根源。
QualiPHY
QualiPHY 旨在減少在執行高速串行總線一致性測試上所需要的時間、精力，并提供專業知識輔導。
-
指導用戶完成每個測試設置
-
按照相關的測試程序執行每次測量
-
將每個測量值與相應的規格要求進行比較
-
完整記錄所有結果
-
QualiPHY 能幫助用戶以正確的方式進行每次測試！

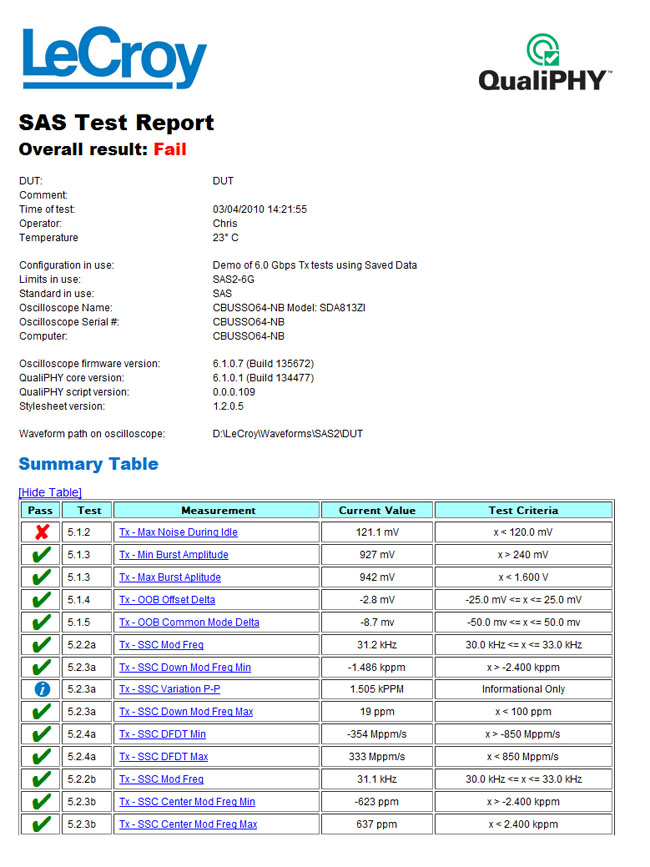

合規報告包含所有測試值、特定測試限制和屏幕截圖。 報告可以創建為 HTML、PDF 或 XML格式。
規格
QPHY-SAS2 測試覆蓋規范
|
測試 5.1.2 - TX MAXIMUM NOISE DURING OOB IDLE |
|
測試 5.1.3 - TX OOB BURST幅度 |
|
測試 5.1.4 - TX OOB OFFSET DELTA |
|
測試 5.1.5 - TX OOB COMMON MODE DELTA |
|
測試 5.2.2 - TX SSC 調制頻率 |
|
測試 5.2.3 - TX SSC 調制偏差和平衡 |
|
測試 5.2.4 - TX SSC DFDT (INFORMATIVE |
|
測試 5.3.1 - TX 物理鏈路速率長期穩定性 |
|
測試 5.3.2 - TX 共模 RMS 電壓限制 |
|
測試 5.3.4 - TX 峰峰值電壓 |
|
測試 5.3.5 - TX VMA AND EQ (INFORMATIVE) |
|
測試 5.3.6 - TX 上升和下降時間 |
|
測試 5.3.7 - TX 隨機抖動 (RJ) |
|
測試 5.3.8 - TX 總體抖動 (TJ) |
測試 5.3.9 - TX WAVEFORM DISTORTION PENALTY (WDP)*
* WDP 測試必須使用 SASWDP MATLAB 腳本手動運行。 并非由 QPHY-SAS2 自動執行” |
額外的 SAS-2 Teledyne LeCroy 測試設備

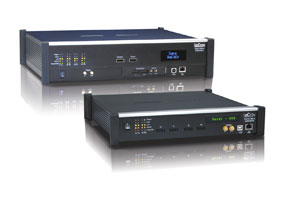

該 Sierra Protocol Test System 是行業強大的第六代 SAS/SATA 協議層測試方案，來自強大的協議測試系統。
