主要功能
-
對 56 Gb/s (28 Gbaud) PAM4 接口執行自動發射機測試
-
包括測量：
-

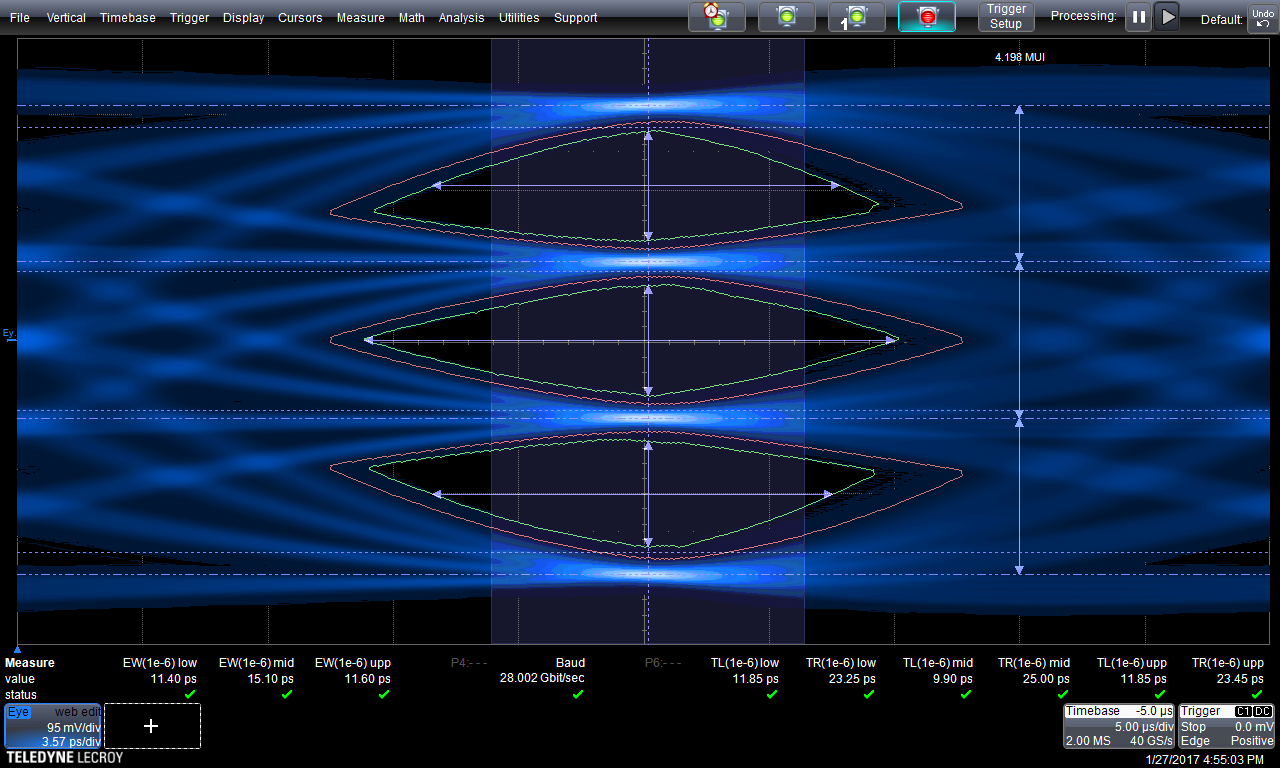

眼圖
-
眼睛的寬度和高度
-
線性度（RLM 和眼圖線性度）
-
信噪比和失真比 (SNDR)
-
過渡時間
-
線性擬合脈沖峰值
-
PAM4 抖動測量：UUGJ、UBHPJ、EOJ
-
使用 Virtual Probe 技術去嵌測試夾具、模擬參考通道和模擬合規板
-
包括一個簡單的實用程序，用于選擇最佳峰值
CEI 56G 參考接收機 CTLE
-

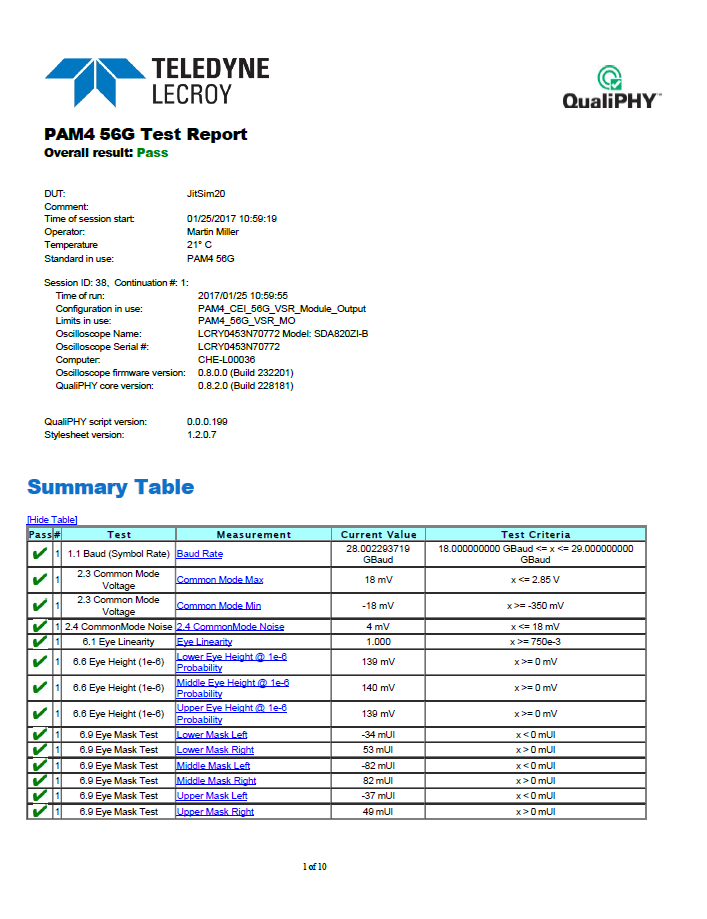

QualiPHY 報告生成創建包含所有相關測試信息
QPHY-56G-PAM4 簡化復雜測試
QPHY-56G-PAM4 使 PAM4 設備的測試過程變得快速而簡單。 過程很簡單：選擇要測試的標準變體，按照屏幕上的簡單說明連接您的設備，然后單擊“開始”。 QPHY-56G-PAM4 自動采集信號并對波形的相關部分執行適當?shù)臏y量。 當檢測到問題時，使用強大的串行數據分析工具來幫助找到過度抖動或眼圖故障的根本原因。

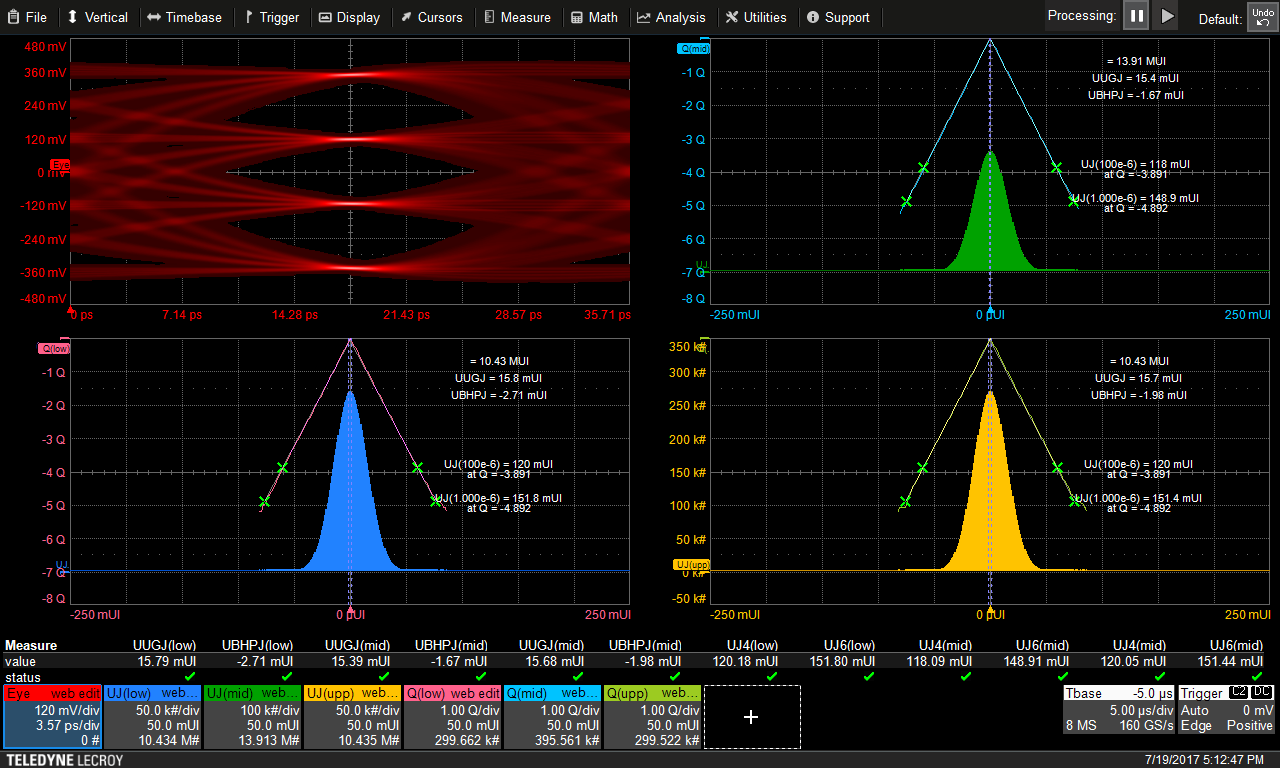

抖動測量變得簡單
雖然抖動測量已成為幾乎所有高速串行發射機測試的既定部分，但基于 PAM4 的信號技術需要一種新的抖動分析方法。 QPHY-56G-PAM4 從每個上眼、中眼和下眼的采集信號波形中提取不相關抖動 (UJ) 分布。 從那里，它計算標準所需的抖動參數：不相關無界高斯抖動 (UUGJ)、不相關無界高概率抖動 (UBHPJ) 和奇偶抖動 (EOJ)。

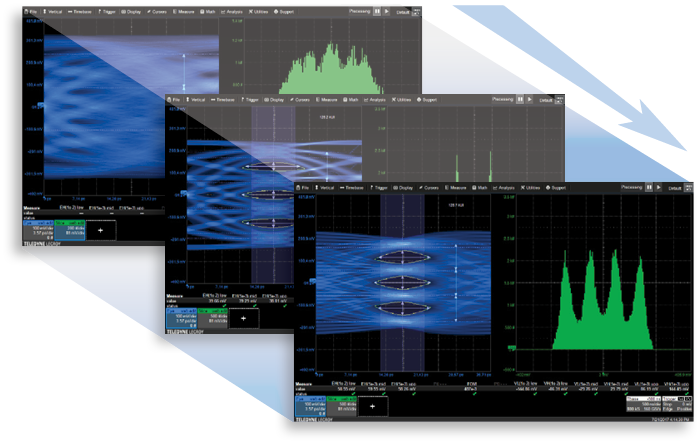

優化的 CTLE 設置
一些 PAM4 標準要求示波器實現具有可變 CTLE 峰值水平的參考接收機。 為特定的被測信號選擇更佳 CTLE 峰值對于獲得更佳結果至關重要。 QPHY-PAM4-56G 包括一個快速、簡單的實用程序測試，以確定用于后續測試的最佳 CTLE 峰值。
輕松模擬參考通道
一些基于 PAM4 的標準要求使用合規委員會。 雖然可以使用物理合規板，但 QPHY-56G-PAM4 包括通過虛擬探測技術模擬理想合規板行為的能力，甚至在許多情況下包括所需的 S 參數文件。 在需要“遠端”測量的情況下，包含所需的參考通道模型，并自動插入到虛擬信號路徑中。
QualiPHY
QualiPHY 旨在減少在執行高速串行總線一致性測試上所需要的時間、精力，并提供專業知識輔導。
-
指導用戶完成每個測試設置
-
按照相關的測試程序執行每次測量
-
將每個測量值與相應的規格要求進行比較
-
完整記錄所有結果
-
QualiPHY 幫助用戶每次都以正確的方式進行測試！
