主要功能
-
使用 QualiPHY 進行快速、簡單的物理層 Tx/Rx 一致性測試
-
使用各種 LFPS 發生器進行 LFPS Tx/Rx 測試
-
使用 Anritsu MP1900A BERT 進行高速 Rx 測試
-
連接圖確保第一次嘗試就正確設置
-
QualiPHY 報告生成創建全面的 USB-IF 批準報告
-
USB 3.2 用于信號完整性調試的 SDA Expert 分析軟件
-
強大的跨層(協議/電氣)軟件選項
-
支持 USB-IF 批準 3rd 適用于所有連接器類型的派對測試夾具

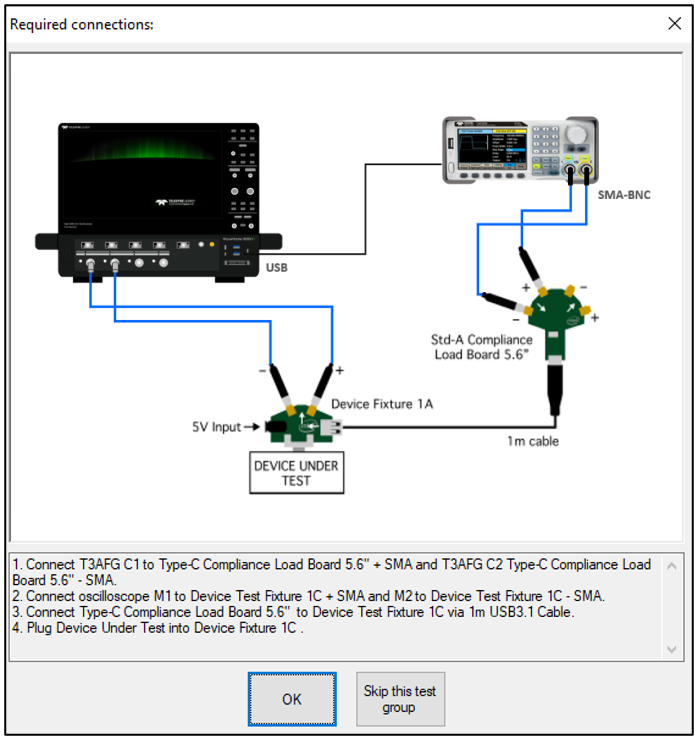

USB 3.2 發射機一致性測試
QPHY-USB3.2-TX-RX 可以自動化進行 USB 3.2 PHY 一致性測試規范中概述的測試。各種(LFPS) 測試發送機可用于一致性模式排序,甚至第三方 AUX 控制器也可用于通過 USB Type-C 測試 USB 3 Tx 和 DisplayPort 的信號源。QPHY提供簡單的設置和連接圖來指導用戶完成測試。完成后,將生成 USB-IF 批準的合規性報告。

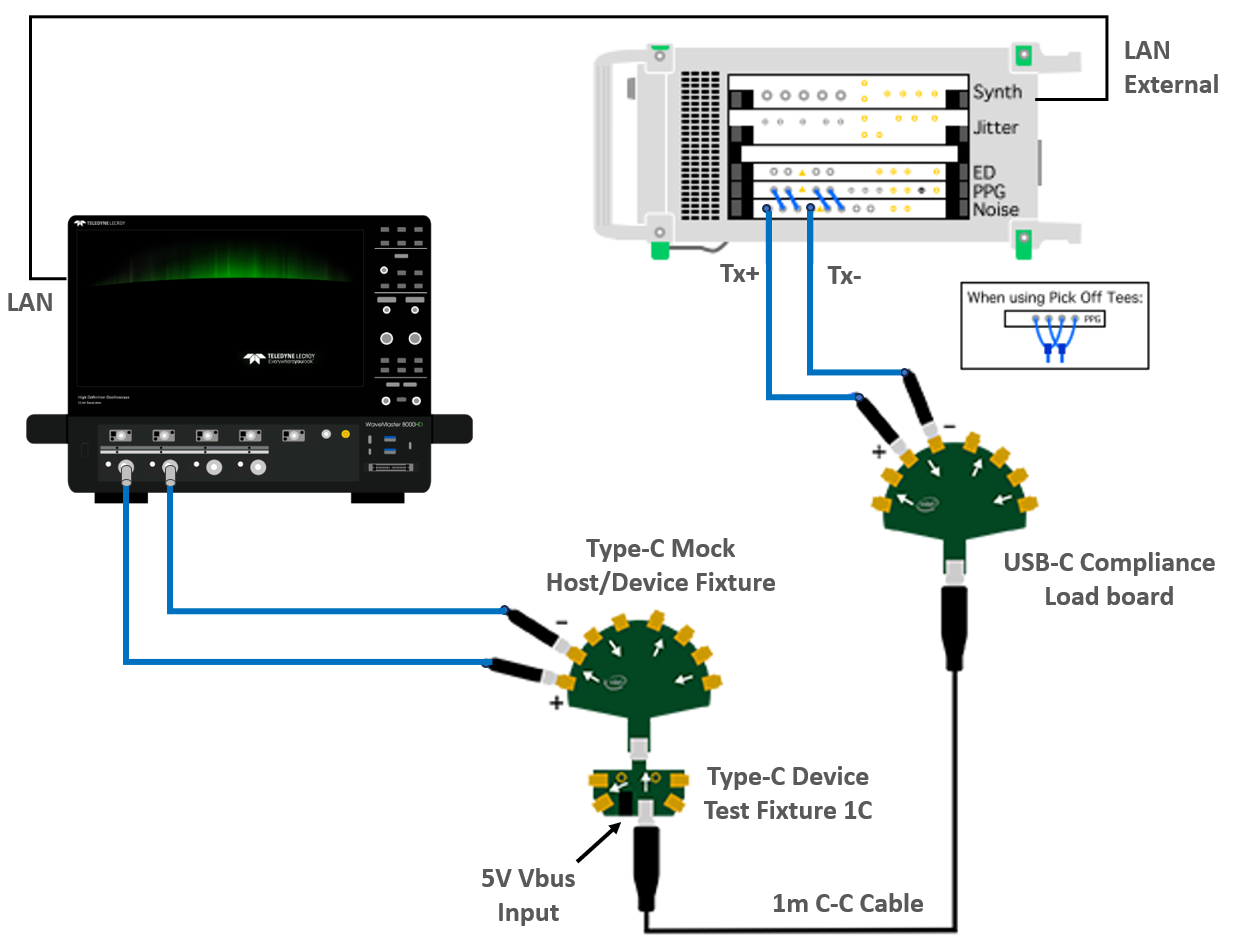

USB 3.2 接收機合規性測試
QPHY-USB3.2-TX-RX 使用配置有 MX1900A USB 鏈路訓練選項的 Anritsu MP183000A SQA BERT 完全自動化壓力信號校準和 BER 測試。與 Tx 測試一樣,QPHY 使用連接圖指導用戶完成 CTS 指定的校準和 BER 測試。完成后,將生成 USB-IF 批準的合規性報告。MP1900A JTOL 選項還可用于執行抖動裕度測試。
SDA專家分析
Teledyne LeCroy 將數十年的行業標準專業知識融入到 SDA Expert 串行數據分析軟件和選項中。只需選擇標準、配置測試點并選擇測量即可快速解決與信號完整性相關的故障。

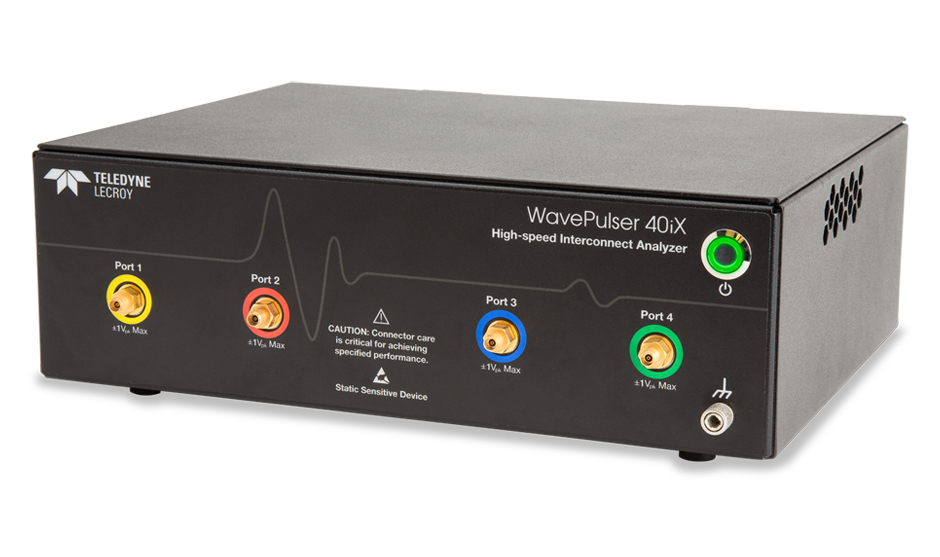

S 參數測量
該 WavePulser 40iX 互連分析儀還可用于表征物理通道,并將其與用于 USB-IF 一致性測試的最壞情況模型進行比較。
PHY-邏輯調試
USB32BUS D PHY-LOGIC 解碼選項提供在 USB 3.2 物理層波形上注釋的鏈路層解碼信息。這提供了在示波器上查看協議流量并驗證鏈路是否處于活動狀態且運行正常的能力。使用 ProtoSync 軟件進一步調試鏈接問題,該軟件在示波器的解碼器和 USB 協議軟件套件之間提供“鏈接分析”。

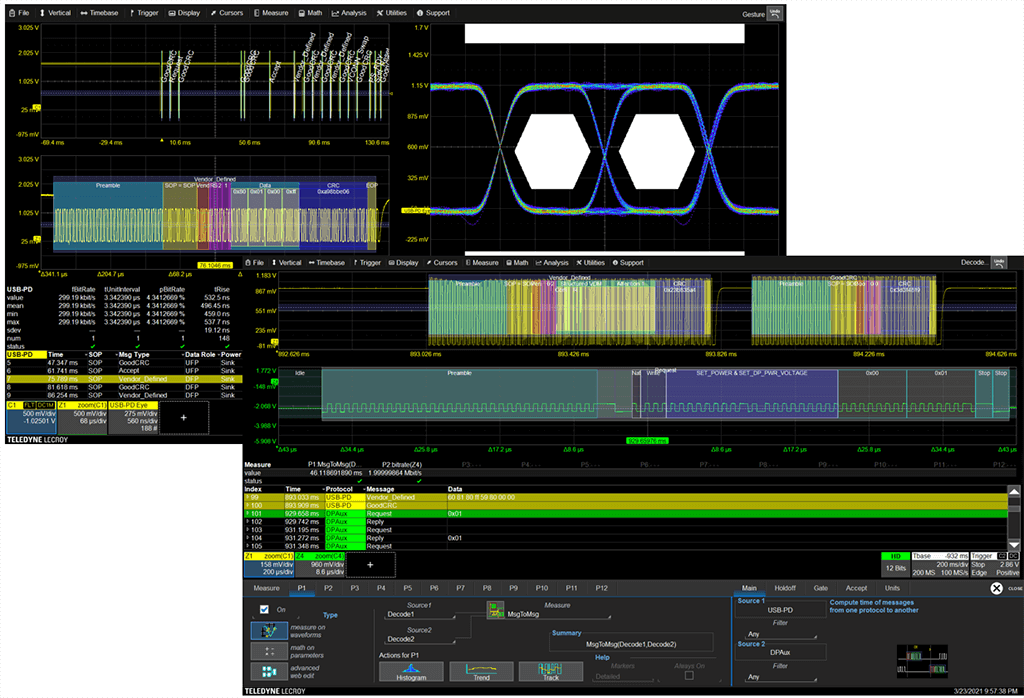

USB Type-C 邊帶和“交替模式”調試
USB-PD TDMP(觸發、解碼、測量/圖形和物理層)提供對 USB-PD 數據包的觸發和解碼。 USB-PD 電源合同是連接兩個 USB Type-C 設備時首先協商的內容。 可以使用 DP-AUX DMP(解碼、測量/圖形和物理層)對 DisplayPort“交替模式”進行解碼,以調試時序問題。 USB-PD TDMP 和 DP-AUX DMP 還提供物理層測量,可用于驗證每個邊帶信號是否符合規范。
