QPHY-MultiGBase-T1

• 支持 2.5/5/10 G MultiGBase-T1 (IEEE 802.3cg)
• 高度自動化且易于使用
• 完整的測試解決方案，包括測試夾具、信號發生器和電纜
• 生成帶有通過/失敗結果和完整注釋的屏幕截圖的報告
• 支持所有 PMA 發射機測試
  • 更大輸出壓降
  • 發射機線性度
  • 發射器定時抖動
  • RJ 發射機 MDI 隨機抖動
  • DJ 發射機 MDI 確定性抖動 - Pk-Pk 確定性抖動 (DJpk-pk)
  • DJ 發射機 MDI 確定性抖動 - Pk-Pk 奇偶抖動 (EOJpk-pk)
  • 發射機功率譜密度 (PSD) 和功率
  • 發射機峰值差分輸出
• 具有“測試停止”的高級調試能力

QPHY-MultiGBase-T1 根據 MultiGBase-T1 規范執行物理媒體附件 (PMA) 的電氣合規性測試。 詳細的連接圖確保正確設置并提供有關每個測試所需測試模式的信息。 測試完成后，結果會自動編譯成包含屏幕截圖的綜合報告。

使用“測試時停止”功能，用戶可以在每次單獨測試后暫停測試并觀察結果。 屆時，可以利用任何示波器工具進行進一步調試，完成后，只需單擊一個按鈕即可無縫恢復測試。

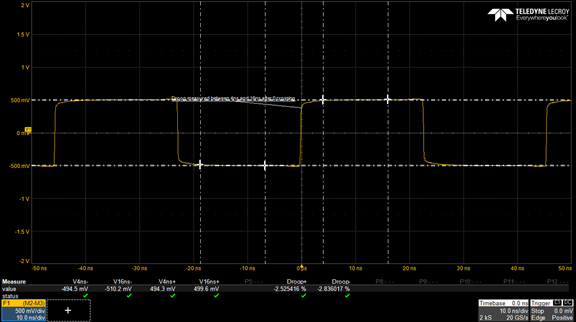

執行Droop測試以確保發射機輸出和 MDI 輸出（連接器）之間沒有發生過度濾波。 在測量初始過零后 4 ns 的電壓 (Vinit) 和過零后 16 ns 的電壓 (Vdelay) 后計算Droop值。

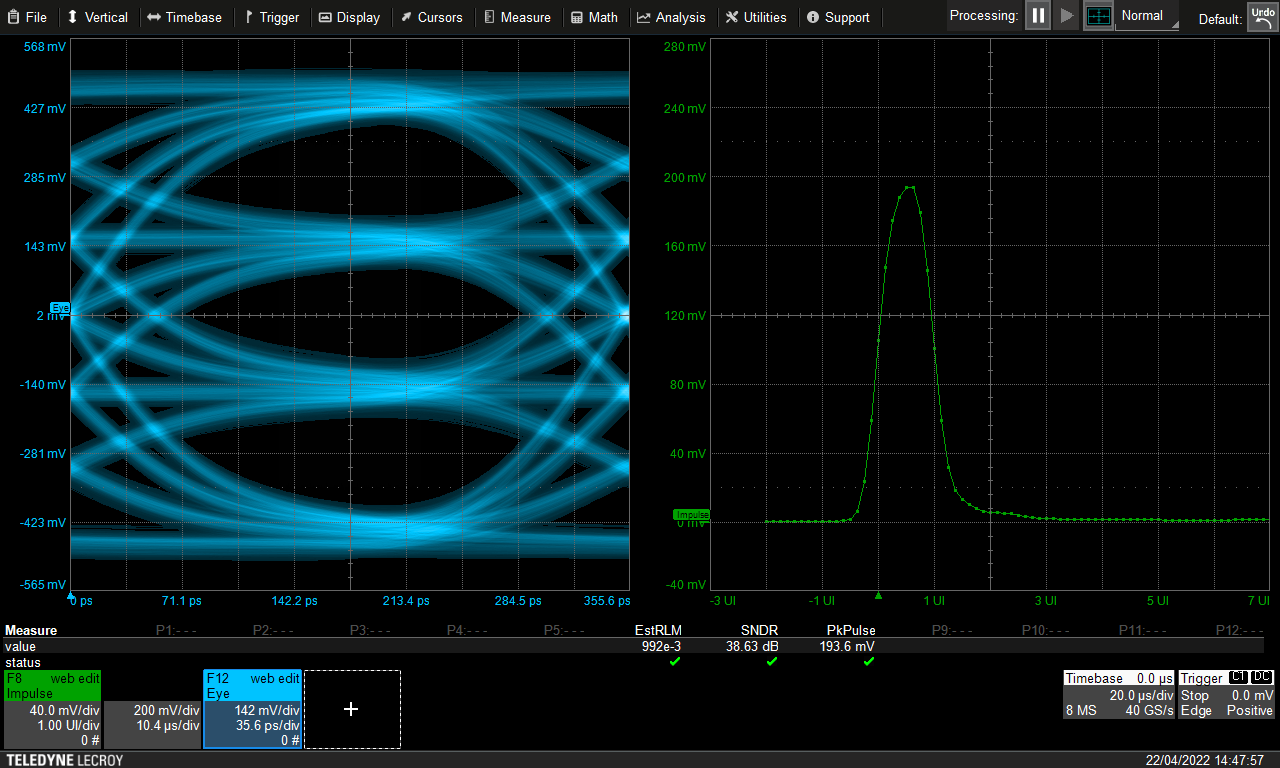

發射機線性度測試驗證發射機的信噪比和失真比 (SNDR) 是否超過規定量。 該信號是在測試模式 4 下測量的，同時 PHY 正在傳輸具有 PRBS4Q 模式的連續 PAM13 信號。

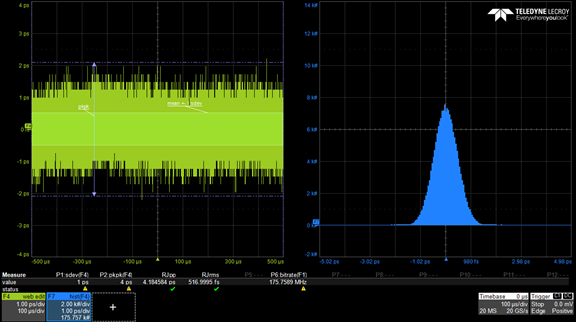

對于 MultiGBase-T1，抖動是在不同條件下測量的。 前兩個稱為發射器定時抖動，是在 DUT 處于主配置或從配置時的 175 MHz 時鐘輸出上測量的。 下一個稱為傳輸 MDI 隨機抖動，它是在 DUT 發送類似于 175 MHz 時鐘信號的模式時在 MDI 接口上測量的。

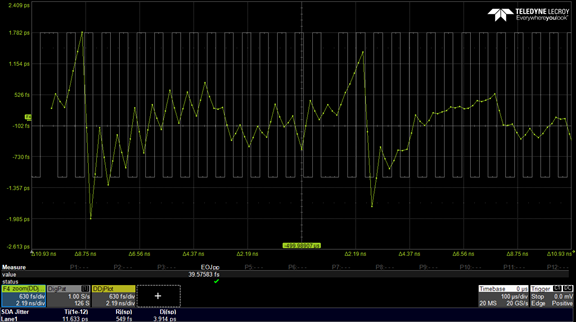

該測試使用兩種不同的模式和設置測量 MDI 接口上的確定性抖動。 第一個測試使用 JP03A 測試模式測量確定性抖動 (DJpk-pk)，第二個測試使用 JP03B 測試模式測量偶奇抖動 (EOJpk-pk)。

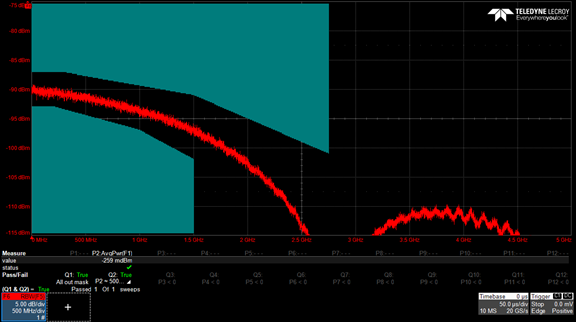

功率譜密度 (PSD) 測量信號的功率含量與頻率的關系，并顯示信號的能量分布情況。 使用示波器進行 PSD 測試無需購買頻譜分析儀。
