主要功能
- 適用于 USB-C 上的 DisplayPort 的更佳示波器
測試
- 多通道分析、合規性和調試
- 使用 SDAX-DP 調試 DisplayPort PHY 故障
- 使用 Anritsu MP1900A 進行自動接收器 (Rx) 校準和 BER 合規性
- 使用接收器 (Rx) 通道校準 WavePulser 40iX 高速互連分析儀。
- DisplayPort-AUX 通道觸發、解碼、測量和物理層測量
- 支持所有指定的連接器測試裝置，帶有 AUX 控制器自動化
- 連接圖確保您第一次嘗試時獲得正確的設置
- 強大而靈活的分析工具為診斷和解決難以捉摸的互操作性問題提供了強大的洞察力
- QualiPHY 報告生成創建了全面的視頻電子標準協會 (VESA) 批準的測試報告。
源 (Tx) 測試
QPHY-DP2-SOURCE 軟件提供對 DisplayPort 2.1/1.4 源設備執行合規性測試的更快方法，可對 1、2 或 4 條通道進行多通道合規性測試。QPHY-DP2-SOURCE 軟件支持所有 DisplayPort 2.1 CTS 數據速率，該速率結合了最新的 128b/132b（UHBR10、UHBR13.5）和 UHBR20）速率以及之前 8b PHY CTS 的 10b/2b（RBR、HBR、HBR3 和 HBR1.4）速率。所有測試均提供用戶指導設置，包括連接圖和綜合測試報告。
源 (Tx) PHY 信號完整性調試

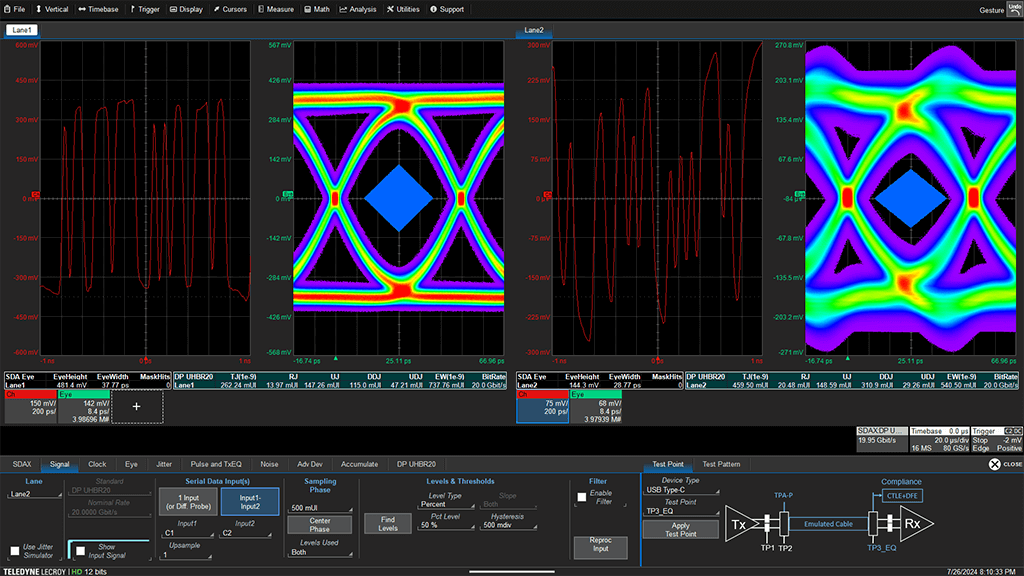

SDAX Expert 分析軟件 (SDAX-DP) 提供測試點選擇和 DisplayPort 特定的 PHY CTS 測量，允許用戶進一步調試信號完整性問題。例如，比較眼圖。例如，分析從 Tx 引腳 (TP1) 到指定模擬電纜模型 (TP3_EQ) 末端的均衡信號的信號路徑。
接收器 (Rx) 測試
QPHY-DP2-SINK軟件通過使用安立MP1900A應力信號發生器，為DisplayPort 128b/132b UHBR數據速率及8b/10b數據速率提供自動校準與接收端誤碼率合規性測試。
電纜和信道特性
這個 WavePulser 40iX 高速互連分析儀提供 40 GHz s 參數，以滿足測試電纜的精確嵌入/解嵌以及接收器測試 ISI 通道校準的要求。
DisplayPort 交替模式測量
使用 TF-USB-C-HS/SB 測試夾具探測 USB-C 連接器上的 CC1/CC2 和 SBU (DP-AUX) 線路。使用 DP-AUX TDMP 觸發和解碼 AUX，使用 USB-PD TDMP 解碼 PD 消息，然后使用 Msg-Msg 測量來調試 DisplayPort Alt Mode 互操作性故障。
