主要功能
-
支持簡單數據 SPI、雙 SPI 和四 SPI
-
靈活的解碼配置
-
強大的觸發器有助于更快地進行調試
-
對模擬、數字或任何混合信號進行解碼
-
十六進制、ASCII、 Binary 和符號解碼

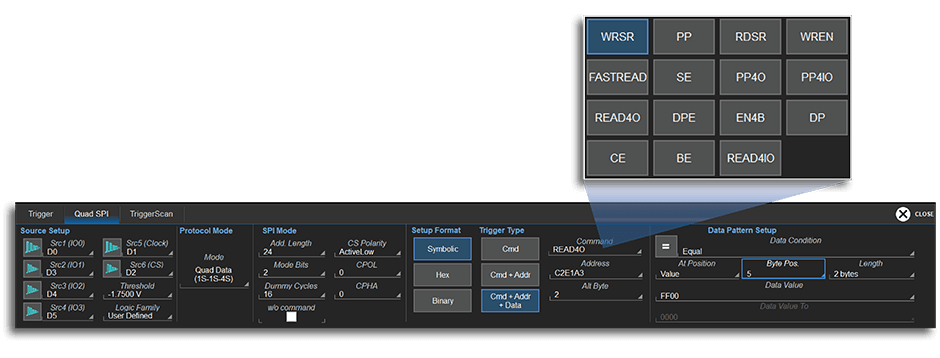

命令和/或地址和數據內容上的強大協議觸發器簡化了故障排除并有助于理解通信。命令觸發器的符號定義易于設置并避免錯誤。
條件數據觸發設置（“T”）
觸發允許對 DATA 條件進行條件設置（<. <=、=、>、>=、<>、范圍內、范圍外）。 這在應監視異常事件的情況下特別有用，例如當 CAN 節點廣播低或高轉速或面臨冷卻壓力時。

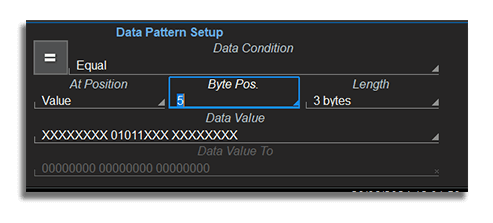

許多軟件架構的消息非常密集，單個消息的數據分布在多個數據字節中。我們的 QSPI 觸發工具集允許隔離一個或多個數據字節中的特定位級數據模式，例如，數據字節 18 和 26 中位 2-3 中的數據位置。這在隔離您需要的精確信息或行為方面具有顯著優勢。

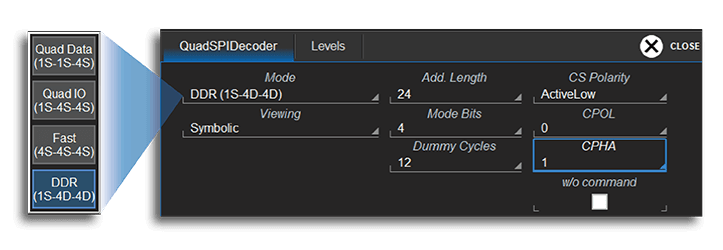

靈活的配置允許解碼適應各種實現。QSPI-TD 支持傳輸模式配置（簡單數據、雙/四數據、雙/四 IO、快速、DDR），以及配置地址長度、模式位數和虛擬周期。
對每個協議的特定部分和整個消息幀使用彩色透明的疊加功能，便于理解您的串行數據信息。與其他解決方案不同，我們的解決方案將協議解碼信息遠離信號，直接在顯示器上關聯波形和協議解碼。隨著采集長度的擴大或縮短，解碼疊加層將進行調整，以顯示恰到好處的信息量

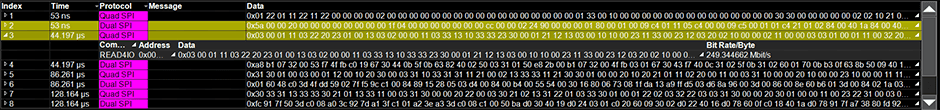

將示波器轉換成協議分析儀，并以表格形式顯示解碼信息。 自定義表格以僅顯示感興趣的數據并觸摸表格中的消息以自動縮放到它并將其顯示在屏幕上。 導出表以供離線分析， 表中最多可同時顯示四種不同的任何類型的解碼信號。
