主要功能
-
支持 SMBus 和 PMBus
-
選擇命令類別和自動填充數字?jǐn)?shù)據格式
-
觸發十六進制或模擬值（即 5 V）
-
自定義配置文件
-
直觀，彩色顯示疊加的解碼
-
具有縮放和碼型搜索功能的交互式協議表格
-
自動時序測量
-
使用波形圖將串行數字?jǐn)?shù)據提取為模擬值（串行 DAC）
-
帶有故障位置的眼圖

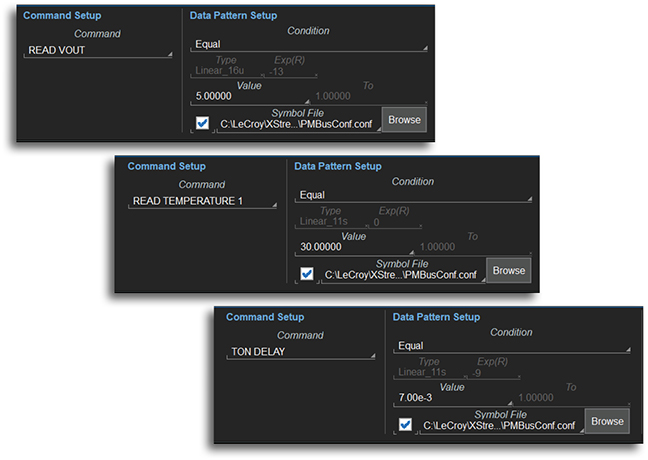

全面而強大的 PMBus 觸發器（“T”）
能夠觸發提取的模擬或十六進制值，并完全支持 SMBus 和 PMBus 協議

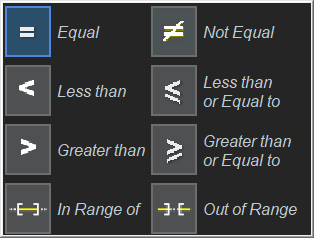

條件數據觸發設置（“T”）
觸發器允許對 DATA 條件進行條件設置（<. <=、=、>、>=、<>、范圍內、范圍外）。 這在應該監視異常事件的情況下特別有用。
直觀，彩色顯示和疊加的解碼（"D")
對每個協議的特定部分和整個消息幀使用彩色透明的疊加功能，便于理解您的串行數據信息。與其他解決方案不同，我們的解決方案將協議解碼信息遠離信號，直接在顯示器上關聯波形和協議解碼。隨著采集長度的擴大或縮短，解碼疊加層將進行調整，以顯示恰到好處的信息量
交互式表格匯總結果（“D”）
將示波器轉換成協議分析儀，并以表格形式顯示解碼信息。 自定義表格以僅顯示感興趣的數據并觸摸表格中的消息以自動縮放到它并將其顯示在屏幕上。 導出表以供離線分析， 表中最多可同時顯示四種不同的任何類型的解碼信號。

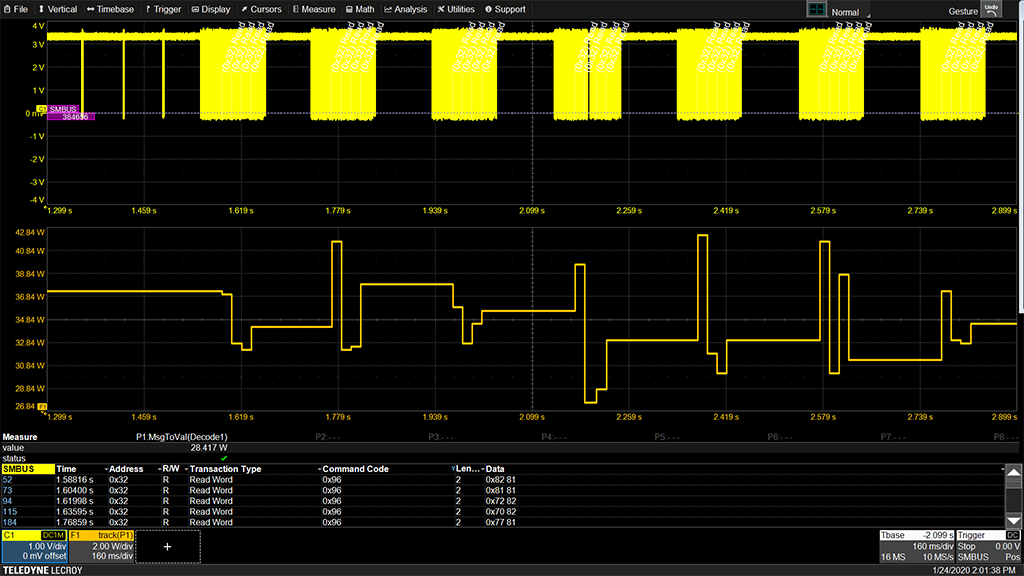

高效的測量/圖表工具（“M”）
通過模擬信號或其他串行消息的自動定時測量快速驗證因果關系。 在單次長時間采集中進行多次測量，以便在極端情況測試期間快速獲取統計數據。 可以將串行（數字）數據提取為模擬值并繪制圖表以監控隨時間變化的系統性能，就好像它是直接探測的一樣。 更快地完成驗證并獲得更好的洞察力。
眼圖 ("E")
快速顯示分組低速串行數據信號的眼圖，無需額外的設置時間。使用眼圖參數來量化系統性能，并應用標準或自定義眼圖模板來識別異常。可以顯示觸碰模板的點，并可以強制示波器進入停止模式。
