QPHY-PCIE4-TX-RX

• PCIe Gen4 CEM 一致性測試：
  • 發射器preset和信號質量
  • 發射機鏈路均衡
  • 接收機測試校準
  • 接收機抖動容限
  • PCIe Gen4 Base 規范測試：
  • 接收機測試校準
  • 接收機抖動容限
  • 發射機測試
• 用于 PCIe 4.0 接收機鏈路均衡測試的全自動壓力眼圖校準
• 自動收集和分析發射機測試的波形
• 發射機鏈路均衡利用 ProtoSync 傳輸層解碼以獲得更深入的洞察力和可見性
• 集成 Teledyne LeCroy PCI Express 4.0 合規板控制器 - QualiPHY 直接控制測試夾具和 DUT
• QualiPHY 報告生成功能創建包含所有相關測試信息的綜合報告
• 用于系統驗證和調試的鏈路層和傳輸層解碼

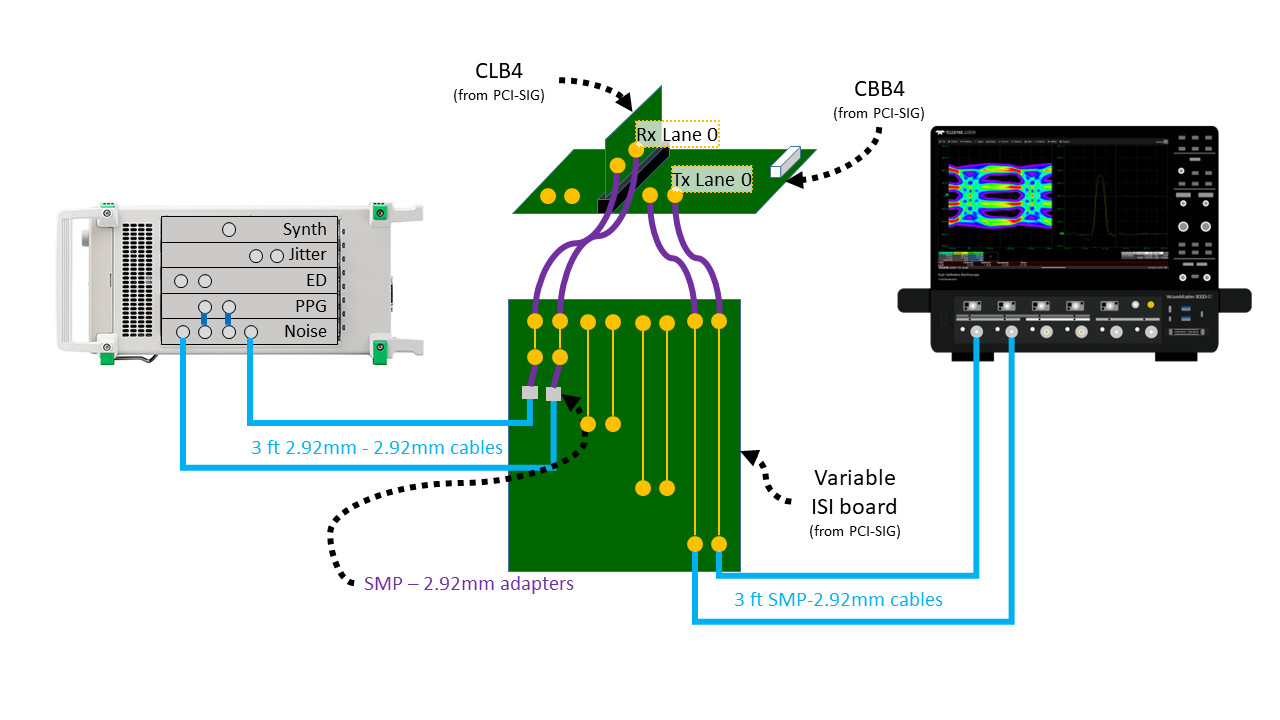

PCI-SIG 定義了一套標準的 CEM 合規性測試，設備需要通過這些測試才能獲得認證，并且每項測試對測試設備都有獨特的要求。 QPHY-PCIE4-TX-RX 首先提供了客戶設備和測試解決方案需要如何連接在一起才能正確執行測試的分步指南。 然后啟用并配置適當的儀器功能集、執行測試并記錄結果。

通常，合規性測試是一項非常困難的任務。 用戶必須在示波器和被測設備之間建立必要的連接，手動配置示波器進行適當的測量，按照測試規范的規定執行測試程序，記錄結果，最后將結果與相應的限值進行比較合規規范。 QPHY-PCIE4-TX-RX 自動執行其中許多步驟，從而減少測試時間并提高可重復性和置信度。

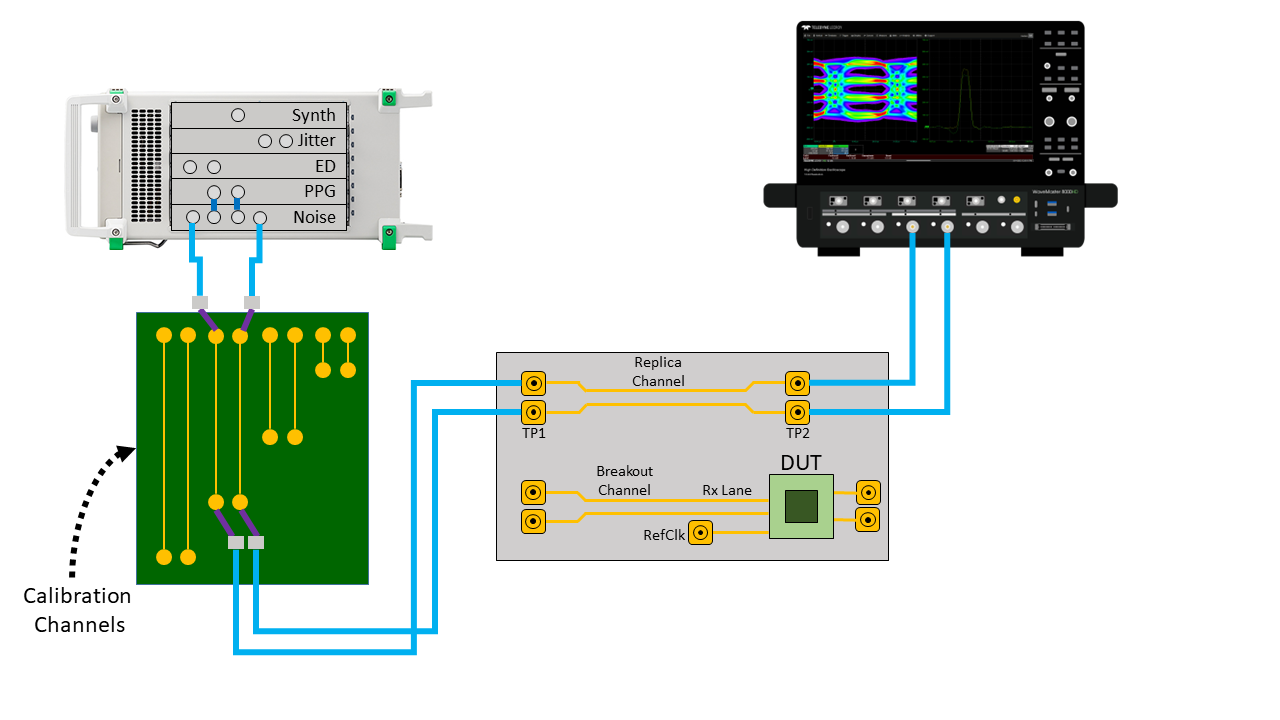

片上 PCI Express 發射器和接收器均按照 PCI Express Base 規范進行設計和測試，該規范定義了基本的電氣和協議行為。與 CEM 合規性不同，Base 測試不受官方合規性測試程序的約束，而是用于表征設備行為。QPHY-PCIE4-TX-RX 還涵蓋 Base 規范測試。此外，Teledyne LeCroy 的串行數據分析專家軟件包包括 PCI Express 參考 PLL 和 CTLE 行為的仿真功能，可用于深入表征和調試。

在發射機鏈路均衡過程中，發射機的加重不僅需要響應正確的均衡請求，還需要在規定的時間內發生變化。 波形包含有關物理層何時發生更改的信息，但沒有有關何時在協議中提出更改請求的信息。 ProtoSync 利用 Teledyne LeCroy 的行業標準協議分析軟件將采集的波形解碼到傳輸層。 這使 QualiPHY 能夠確定均衡更改請求的精確時間，以全面了解鏈路訓練行為。

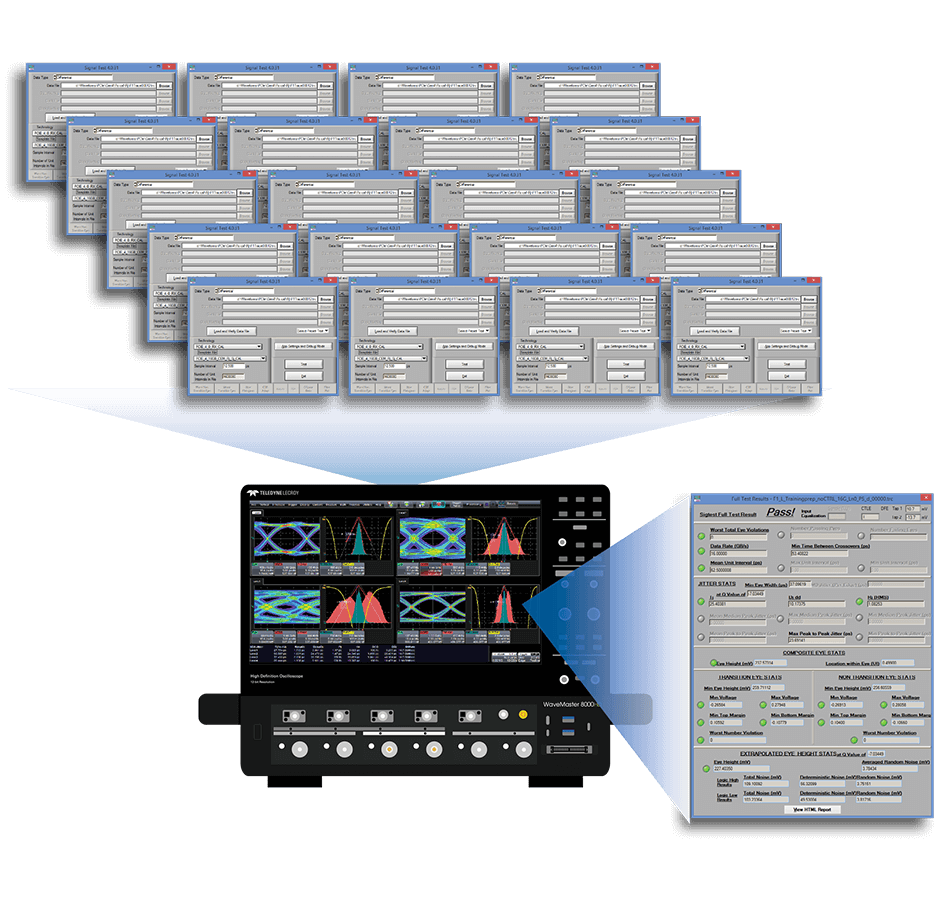

PCI Express 4.0 接收機測試校準需要運行 SigTest 軟件超過 200 次。如果按順序進行，這可能需要幾個小時。 WaveMaster 8000HD 一流的 PC 平臺可以更快地完成復雜的分析處理任務，從而實現更好的測試吞吐量。

PCI Express 測試需要對被測設備進行多次電源周期、復位操作和發射機preset切換。 在之前的標準迭代中，這要么是一個繁瑣的手動過程，要么需要昂貴的額外信號發生器來實現自動化。 Teledyne LeCroy TF-PCIE4-CTRL CBB 自動化控制器是一種低成本附件，可直接連接到示波器并完全集成到 QPHY-PCIE4-TX-RX 中以實現 PCIe Gen4 測試的全面測試自動化——進一步減少測試時間和消除復雜測試環境中操作員錯誤的機會。

• 設置和控制 Teledyne LeCroy WavePulser 40iX 測量期間
• 在流程的每個步驟中通過連接圖指導用戶
• 自動進行測量并將測量數據傳輸至 QualiPHY 一致性測試軟件
• 在 QualiPHY 一致性測試軟件中執行所有必要的附加計算
• 生成完整的 PCIe 夾具特性報告，相當于現有的手動流程

QualiPHY 旨在減少在執行高速串行總線一致性測試上所需要的時間、精力，并提供專業知識輔導。

• 指導用戶完成每個測試設置
• 按照相關的測試程序執行每次測量
• 將每個測量值與相應的規格要求進行比較
• 完整記錄所有結果
• QualiPHY 幫助用戶每次都以正確的方式進行測試！
