ProtoSync

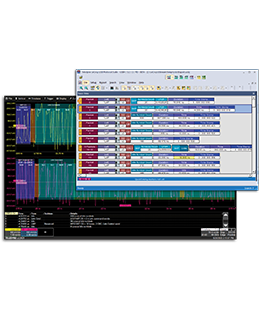

ProtoSync 是 Teledyne LeCroy 示波器的一個選件，可提供如下同步視圖：

1. 物理層波形（由 Teledyne LeCroy 示波器捕獲）
2. 解碼注釋疊加（顯示在 Teledyne LeCroy 示波器上）
3. 協議分析視圖（顯示在單獨的軟件窗口中）

ProtoSync 利用 Teledyne LeCroy 的示波器解碼注釋功能提供完整協議棧（從物理層到事務層）的同步視圖。示波器充當采集系統，將數字?jǐn)?shù)據傳遞到 Teledyne LeCroy 的行業標準協議分析軟件工具。

ProtoSync 對于支持動態均衡的標準特別有用，例如 PCI Express、USB4, Thunderbolt 和 USB 3.x。動態均衡是一個鏈路初始化過程，其中訓練序列傳達發射機和接收機參數以建立鏈路。在開發的硅前階段，協議分析器硬件可能尚不可用，或者物理層問題可能非常普遍，以至于協議分析器可能無法提供所需的分析。然而，如果模擬波形和高級協議數據包數據都可用并且同步在一起，以便導航到難以找到的動態均衡細節，那么調試動態均衡通常會容易得多。

此外，更成熟的標準越來越多地嵌入到系統設計中。嵌入式系統通常會帶來復雜的連接或探測挑戰，導致難以方便地連接協議分析儀，或者嵌入式系統工程師可能不熟悉協議分析儀工具。然而，將示波器連接到嵌入式系統的挑戰通常是已知的并已解決，并且調試和驗證系統工程師非常熟悉示波器的操作。通過使用物理層示波器捕獲作為源來查看高級協議數據包數據的能力，可以更輕松地調試復雜問題。

ProtoSync 在 Teledyne LeCroy 上運行 WaveRunner, WavePro, WaveMaster和 LabMaster 示波器平臺。

支持的串行解碼器：

• – PCI Express 1.0 至 5.0（最多 4 通道 Tx/Rx，或 1 通道 Tx+Rx）
• – USB4 和 Thunderbolt （第二代、第三代）
• – USB 3.2 （最高 Gen2x2）
• – USB 1.x、2.0
• – USB2 HSIC
• – SATA 修訂版 1.0、2.0、3.0
• – SAS Gen1、2、3
• – 光纖通道 1、2、4、8GFC
