主要功能
-
符合 D-PHY 1.00.00 版的 MIPI 聯盟規范
-
通過測量大量周期并報告統計結果，獲得對 D-PHY 接口信心的最快方法
-
支持具有連續和非連續時鐘的兩個系統
-
集成 D-PHY、CSI-2 和 DSI 解碼器
-
使用軟件中包含的 MIPI D-PHY 調試實用程序輕松調試合規性故障
-
捕獲并顯示在報告中的完全注釋的最壞情況測量屏幕截圖
-
QualiPHY 自動化測試框架提供連接圖、自動化示波器操作和報告生成
Teledyne LeCroy QPHY-MIPI-DPHY
測試解決方案為 Teledyne LeCroy 示波器提供自動控制，以執行 MIPI 聯盟 D-PHY 規范 1.00.00 版所述的發射機物理層測試
QPHY-MIPI-DPHY 使用戶能夠對其 D-PHY 接口充滿信心。 由于 D-PHY 測量的高度可變性，測量大量周期非常重要。 通過在極短的時間內測量大量周期，用戶可以更加確信他們正在捕捉真正的最大值和最小值點以進行測量。

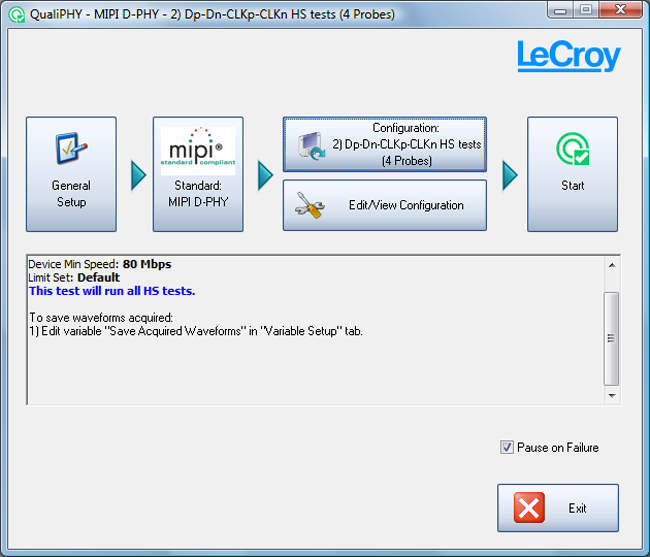

Teledyne LeCroy QualiPHY 平臺提供易于配置的用戶界面，允許自定義測試和限制選擇，向用戶顯示連接圖以確保正確連接，并生成綜合測試報告。 此外，可以保存 QPHY-MIPI-DPHY 測試的所有波形，以便輕松共享信息或稍后重新運行測試。
此外，QPHY-MIPI-DPHY 將顯示和記錄正在執行的測試的最壞情況實例。 這種最壞的情況將在合規報告中放大和捕獲。
除了自動表征 MIPI D-PHY 信號外，QPHY-MIPI-DPHY 還為示波器內部的 MIPI D-PHY 信號提供強大的調試功能。 集成的 MIPI D-PHY 調試實用程序和解碼器是識別合規性失敗根本原因的完美組合。
雖然目前沒有針對 MIPI D-PHY 信號的官方合規計劃，但強烈建議根據 MIPI 聯盟 D-PHY 規范中規定的限制對設備進行測試。
出于調試目的，QPHY-MIPI-DPHY 將為時鐘和數據高速信號創建單端和差分眼圖。 盡管規范沒有要求正式的眼圖測試，但這些眼圖可以讓您快速了解時鐘和數據線的信號質量。

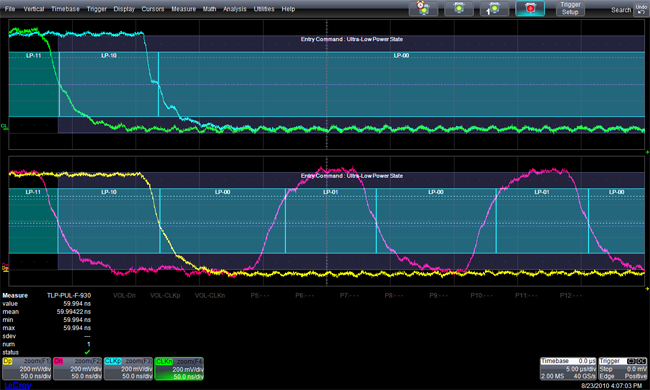

LP 測試驗證低功率信號的電氣和時序特性是否在要求的合規性限制范圍內。 這些測試是在逃生模式序列上執行的。 通常使用超低功率狀態 (ULPS) 進入命令，但也可以使用其他序列。

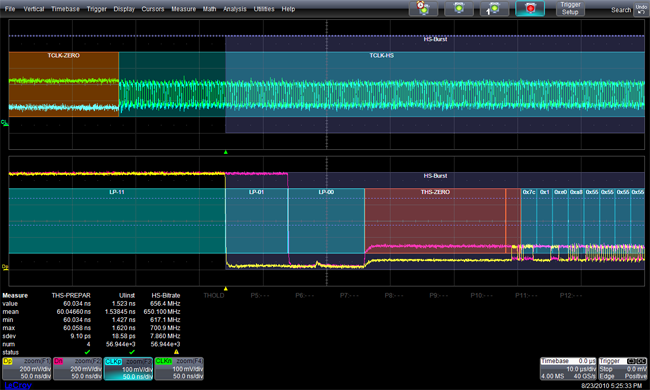

HS 測試驗證高速信號的電氣和時序特性是否在要求的合規性限制范圍內。 這些測試針對包含多個高速突發的任何數據捕獲執行。 這些包括對數據信號、時鐘信號執行的測試，以及為驗證時鐘和數據線之間的時序參數而執行的測試。
用于調試 MIPI D-PHY 的工具
-
解碼 MIPI D-PHY、CSI-2 和 DSI 信號
-
在一個屏幕上將模擬波形與協議解碼相關聯
-
CDR 功能解碼時，可以對多達 4 個差分數據通道進行解碼
-
在十六進制格式下查看解碼后的數據
-
解碼信息隨著時基的調整或縮放而擴展
-
方便的表格顯示，具有快速“縮放到字節”功能
-
特定消息包的快速搜索功能
-
支持解碼 LP & HS, HS only 和 LP only
-
支持數據和時鐘的單端和差分探測
MIPI D-PHY 解碼器強大的系統級協議調試以及解決信號質量問題的理想工具。 D-PHY 解碼解決方案為您的示波器添加了一套獨特的工具，簡化了您設計和調試 MIPI D-PHY、CSI-2 和 DSI 信號的方式。
更直觀的解碼
MIPI D-PHY 解碼在協議的各個部分使彩色疊加顯示，以實現易于理解的視覺顯示。 根據時基或縮放量，解碼信息被壓縮或擴展，以更好地幫助理解短或長采集期間的事件。
單一工具提高生效率
D-PHY D 解決方案將您的所有信息集中在一處。 在物理層之上查看 D-PHY 信號的應用層提供了總線分析儀無法提供的獨特視圖。 可以應用一整套幅度和定時測量來調試在協議視圖中可能不明顯的物理層問題。
