主要功能
-
DisplayPort 2.0/1.4 和 eDP（嵌入式 DisplayPort）標準
-
觸發和解碼 DP-AUX 讀/寫（本機或 I2C ）
-
直觀，彩色顯示疊加的解碼
-
具有縮放和碼型搜索功能的交互式協議表格

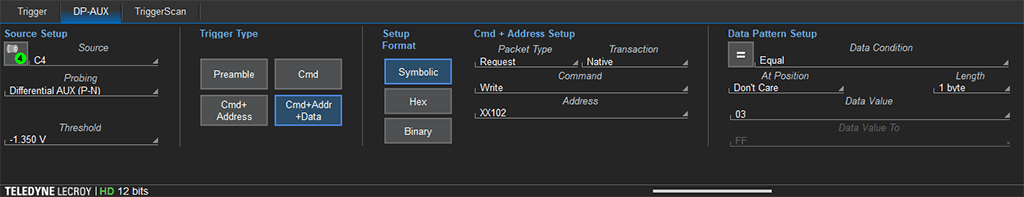

觸發任何 AUX 消息（“T”）
在 DP-AUX 通道讀/寫上觸發示波器提供了其他示波器或其他 AUX 分析儀所沒有的獨特的 PHY 邏輯層調試功能。
直觀，彩色顯示和疊加的解碼（"D")
對每個協議的特定部分和整個消息幀使用彩色透明的疊加功能，便于理解您的串行數據信息。與其他解決方案不同，我們的解決方案將協議解碼信息遠離信號，直接在顯示器上關聯波形和協議解碼。隨著采集長度的擴大或縮短，解碼疊加層將進行調整，以顯示恰到好處的信息量

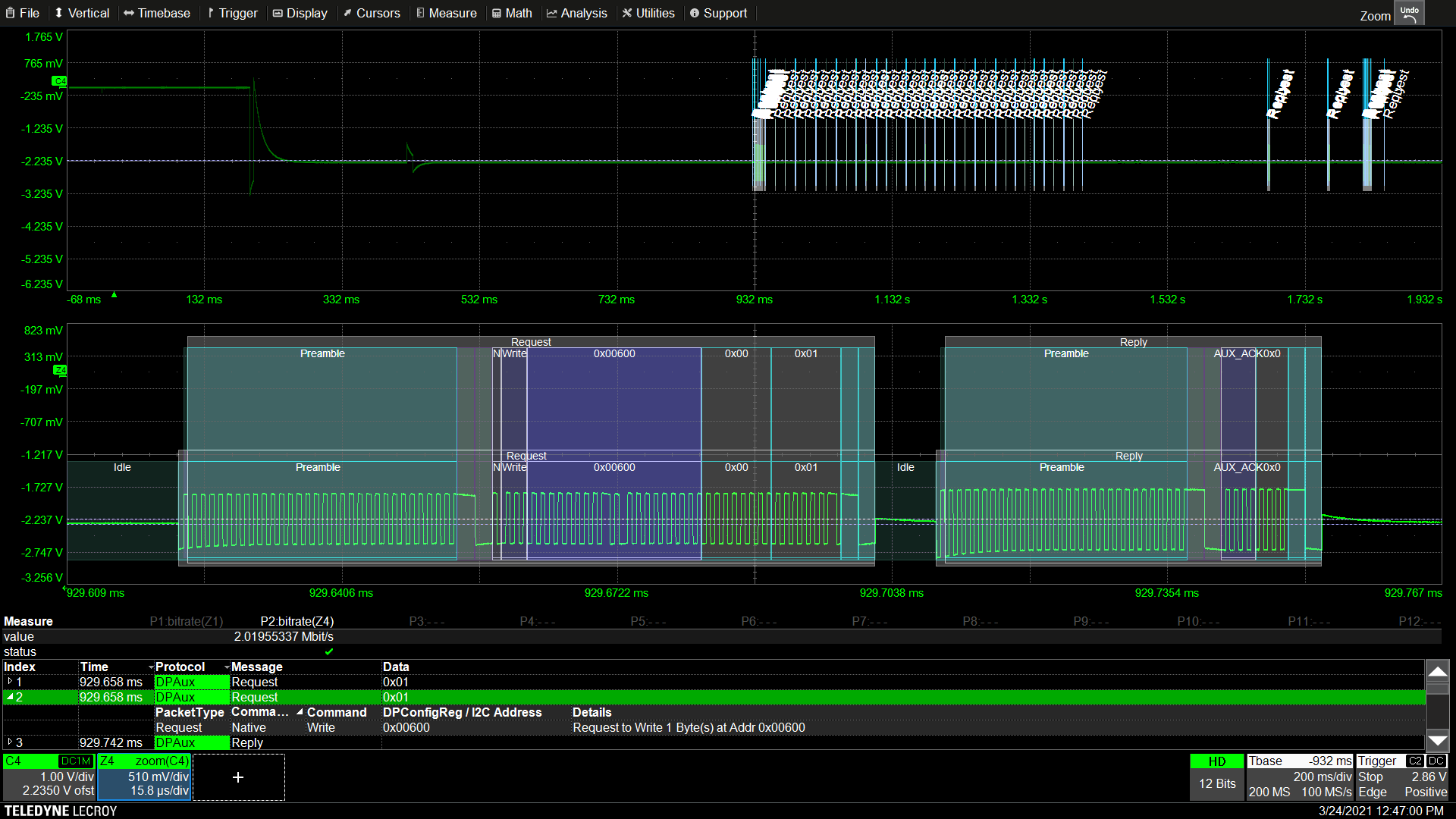

交互協議表（“D”）
獨立使用或與 USB-PD TDMP 配合使用。只需單擊協議表中感興趣的 DP-AUX 數據包即可創建波形的縮放窗口，其中帶有顏色編碼覆蓋，顯示數據包類型、命令、AUX 寄存器地址和消息詳細信息。

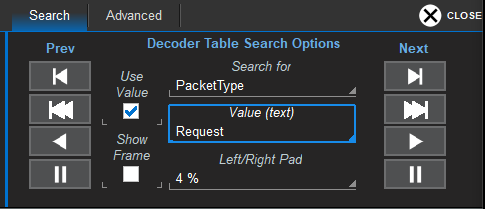

碼型搜索（“D”）
所有解碼都提供了通過使用各種搜索條件或值，或簡單地查找下一個事件來搜索解碼數據的長記錄的能力。 碼型搜索 自動創建所采集波形的縮放軌跡，并顯示帶有透明彩色疊加的選定位置。
