主要功能
- 為 3 Gb/s 至 1.5 Gb/s 的 SAS-12 配置提供高度自動化且易于使用的解決方案
- 按照 UNH-IOL SAS-10 物理層測試套件所述執行符合 SAS-3 規范的測試
- 支持 SAS3_EYEOPENING 腳本的均衡測試
- 支持 SAS-3 目標和啟動器
- QualiPHY 自動化測試框架提供連接圖、自動化示波器操作和報告生成
QPHY-SAS3 測試解決方案提供對 SDA 8 Zi-A 和 LabMaster 10 Zi 示波器，用于按照 T10 SAS-3 規范執行所有發射機物理層測試。 此規范涵蓋以 1.5 Gb/s、3.0 Gb/s、6.0 Gb/s 和 12.0 Gb/s 運行的目標和啟動器。
串行連接 SCSI (SAS) 是流行的 SCSI 標準的序列化版本。 SAS 主要用于速度高達 12 Gb/s 的服務器級存儲。
QPHY-SAS3 涵蓋測試規范的第 1 組（TX OOB 信號和交流耦合要求）、第 2 組（TX 擴頻時鐘 (SSC) 要求）和第 3 組（TX NRZ 數據信號要求）的測試。 此外，QPHY-SAS3 支持所需的 SAS3_EYEOPENING 測量。
這些功能使 QPHY-SAS3 成為一個全面的自動化測試套件，可滿足 1.5 Gb/s、3.0 Gb/s、6.0 Gb/s 和 12.0 Gb/s SAS 發射機一致性測試的要求。
OOB驗證
OOB 驗證可確保 OOB idle狀態的最大噪聲、OOB 突發幅度、OOB 偏移增量和 OOB 共模增量均在規格限制內。
擴頻時鐘 (SSC) 驗證
SSC 驗證需要長內存和專門的分析功能。 QPHY-SAS3 可以通過多個周期實時精確跟蹤 SSC 配置文件。 SSC 調制頻率、偏差、平衡和 DFDT 都被測量。
Tx 加重

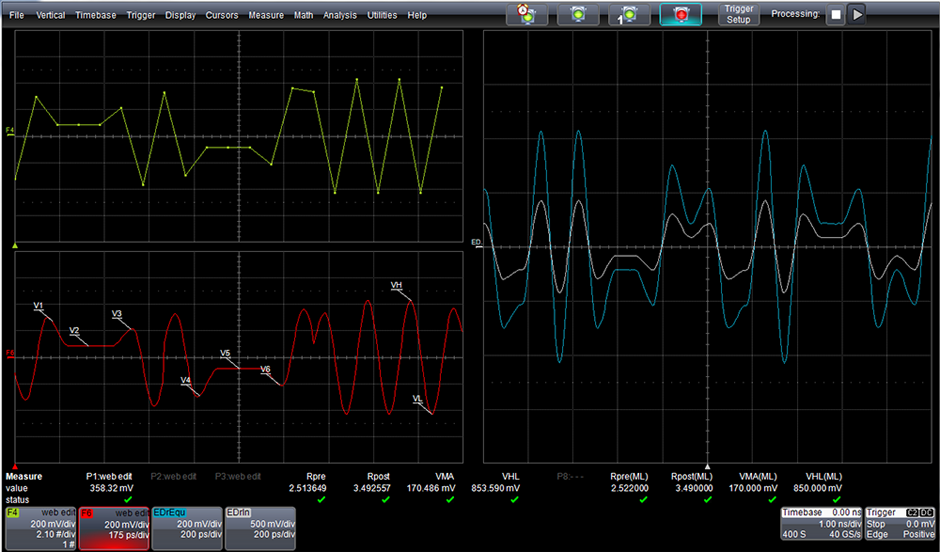

Tx Emphasis 使用SAS3_EYEOPENING腳本測試 precursor equalization ratio (Rpre)、postcursor equalization ratio (Rpost)、VMA 和 VHL。
QPHY-SAS3 使一致性測試變得簡單
在傳輸信號中使用擴頻時鐘 (SSC) 是 SAS-3 規范的可選功能。 啟用 SSC 后，還必須根據規范驗證頻率調制率和偏差等測量值。 QPHY-SAS3 軟件與 Teledyne LeCroy 示波器的深存儲器和強大的分析庫一起工作，大大簡化了這個驗證過程。 通過鎖相環 (PLL) 進行的時鐘恢復電路和時鐘提取是另一個重要的設計考慮因素。 靈活的時鐘恢復選項允許復制幾乎任何真實的接收器 PLL 配置，從而能夠模擬“假設”場景。 抖動結果可以像接收器看到的那樣精確測量。
高級調試功能
如果發現合規性失敗，可以使用 Teledyne LeCroy 的 SDAIII-CompleteLinQ 串行數據分析包來幫助快速輕松地找到根本原因。 SDAIII-CompleteLinQ 能夠對多達四個通道執行眼圖和抖動測量，并完全集成到示波器應用軟件中。 此外，該軟件還包含一些工具，可深入了解眼圖和抖動參數，從而更輕松地識別問題根源。
SDAIII-CompleteLinQ 包括同步多通道串行數據、眼圖、抖動、噪聲和串擾分析，并集成了 Eye Doctor II 用于均衡和通道/夾具去嵌入和仿真的工具包。

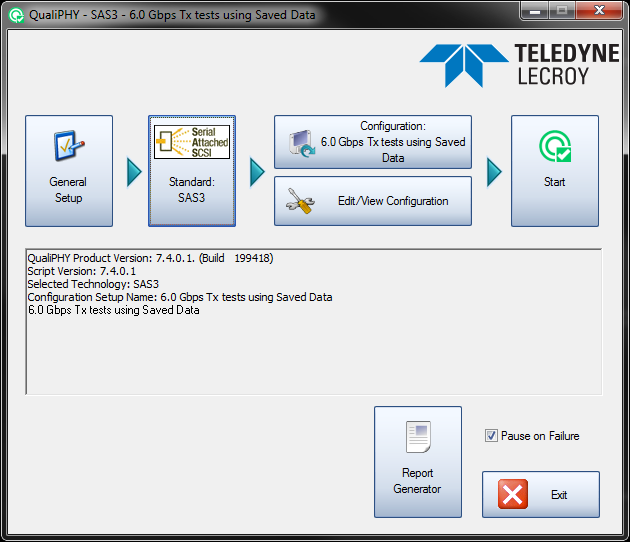

QualiPHY
QualiPHY 旨在減少在執行高速串行總線一致性測試上所需要的時間、精力，并提供專業知識輔導

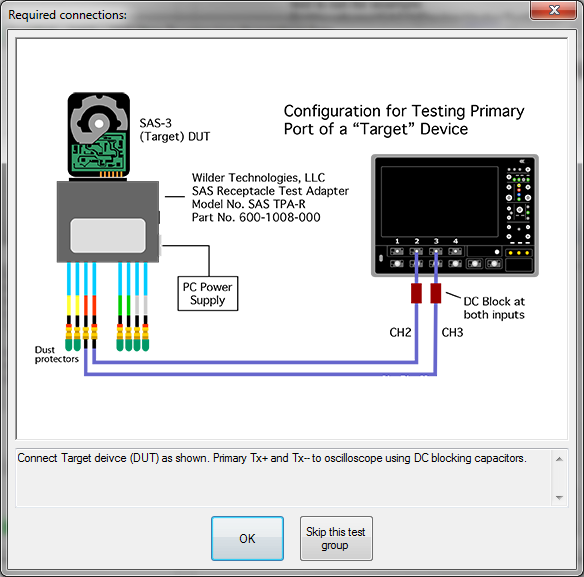

- 指導用戶完成每個測試設置
- 按照相關的測試程序執行每次測量
- 將每個測量值與相應的規格要求進行比較
- 完整記錄所有結果
- QualiPHY 幫助用戶每次都以正確的方式進行測試！
