主要功能
-
解碼低速 (6.5 Mb/s)、中速 (26 Mb/s) 和高速 (312 Mb/s)
-
將 DigRF 3G I 和 Q 數字數據轉換為相應的模擬波形
-
在一個屏幕上將模擬波形與協議解碼相關聯
-
在十六進制格式下查看解碼后的數據
-
解碼信息隨著時基的調整或縮放而擴展
-
方便的表格顯示,具有快速“縮放到字節”功能
-
特定消息包的快速搜索功能
DigRF 3G 解碼是強大的系統級協議調試以及解決信號質量問題的理想工具。 DigRF 3G 解碼為您的示波器添加了一套獨特的工具,簡化了您設計和調試 MIPI 數字射頻系統的方式。
更直觀的解碼
DigRF 3G 解碼在協議的各個部分使用彩色顯示疊加,以實現易于理解的視覺顯示。 根據時基或縮放量,解碼信息被壓縮或擴展以更好地幫助理解短或長采集期間的事件。
單一工具提高生效率
DigRF 3G 解碼解決方案將您的所有信息集中在一處。 在物理層之上查看 DigRF 3G 信號的應用層提供了總線分析儀無法提供的獨特視圖。 振幅和上升時間等測量有助于調試在協議視圖中可能不明顯的物理層。
完整的一致性和調試
對于完整的 MIPI 工具集,Teledyne LeCroy 提供了 D-PHY 一致性和解碼包。 QPHY-MIPI-DPHY 為 D-PHY 1.00.00 版的 MIPI 聯盟規范提供自動化合規性測試。 D-PHY 解碼解決方案為 D-PHY、CSI-2 和 DSI 信號提供簡單而強大的調試解決方案。
將數字射頻信號轉換為射頻視圖
通過添加 PROTObus MAG 串行調試工具包,DigRF 3G I 和 Q 數字數據有效載荷字段可以快速轉換為相應的 I 和 Q 模擬波形表示,以便于分析和調試。 查看時域中的 I、Q 或兩者波形,并對 I 和 Q 信號執行時間/延遲測量。

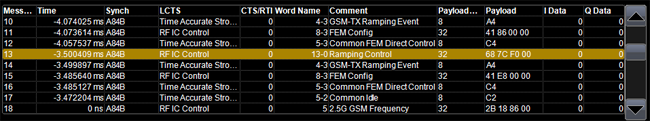

方便的表格顯示總結結果
將您的示波器變成帶有協議信息表格顯示的協議分析儀。 自定義配置表格以顯示您想要的信息,并將表格數據導出到 Excel 文件中。 觸摸表格中的消息并自動縮放以查看詳細信息。 在所有情況下,表格都不會掩蓋您的波形。

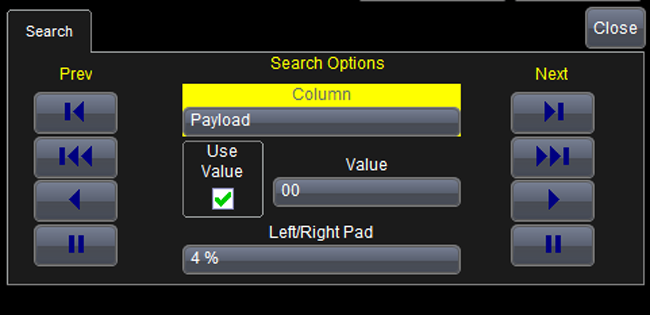

搜索和縮放
通過輸入 14 個可用搜索條件中的任何一個,來搜索一段很長記錄的解碼數據,或者很方便的查找下一個匹配項
|
搜索: |
|
|
留言 |
評論 |
|
時間 |
Payload |
|
Sync |
有效載荷大小 |
|
LCTS |
I Data |
|
CTS/RTI |
Q Data |
|
發送接收 |
車架 |
|
字名 |
Attributes |
