Teledyne LeCroy 的 Audiobus 解碼器支持獨特的 View Audio 功能，可將數字編碼的串行數據音頻信號轉換為模擬波形顯示。這提供了一種直觀的方法來理解導致音頻電路中的削波、毛刺和其他異常的電路問題。它還有助于在數字信號處理 (DSP) 之前顯示音頻信號的效果。對于傳統的左/右音頻或家庭影院應用程序（由時分多路復用音頻總線啟用），最多可以為四個音頻通道執行查看音頻。

更直觀的解碼

Audiobus 在協議解碼的各個部分使用顏色編碼覆蓋，以實現易于理解的視覺顯示。這個 Teledyne LeCroy 獨有的功能對于經驗豐富的音頻工程師來說是直觀的，對于 I2S、LJ、RJ 或 TDM 音頻總線標準的新用戶尤其有用。解碼信息根據時基/縮放比設置壓縮或擴展，簡化了常規驗證和復雜的故障排除。選擇解碼成十六進制，二進制, 十進制, 或 dB 格式。

強大的條件數據觸發

音頻總線觸發器可以針對 I2S、LJ 或 RJ 變體進行配置。強大的條件觸發可應用于左聲道或右聲道數據，而靜音、剪輯和毛刺等獨特的觸發器有助于隔離僅通過查看解碼數據不易檢測到的罕見問題。

靈活觸發

Audiobus 觸發器可配置為 I2S、LJ 或 RJ 變體。強大的條件觸發可應用于左通道或右通道數據，而靜音、剪輯和毛刺等獨特的觸發器有助于隔離僅通過查看解碼數據無法輕易檢測到的罕見問題。

方便的表格顯示總結結果

使用協議信息的表格顯示，將您的示波器變成協議分析儀。自定義配置表格以僅顯示您需要的信息，并將表格數據導出到 Excel 文件。觸摸表格中的消息并自動縮放以查看詳細信息。在所有情況下，表格都不會遮蓋您的波形數據。

搜索和縮放

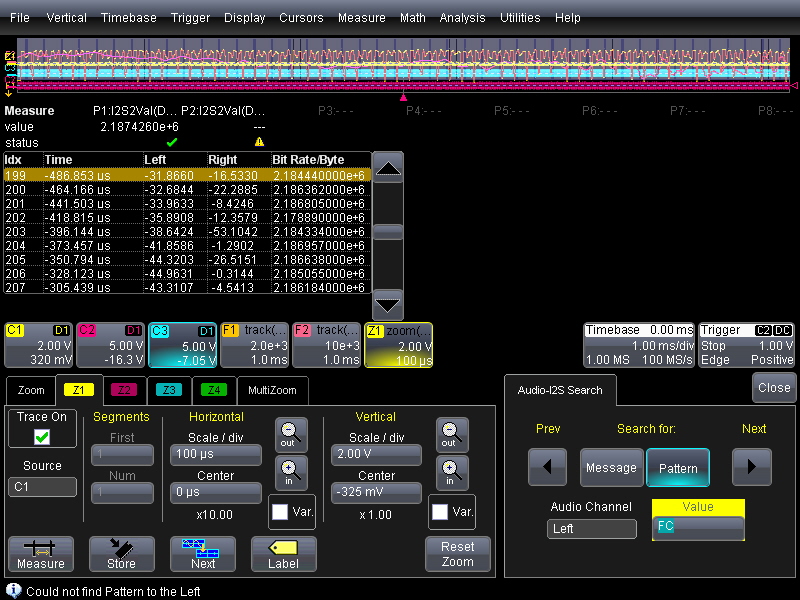

通過搜索消息或模式可以快速找到 Audiobus 消息。按箭頭按鈕將單個縮放消息視圖前進到當前消息的右側或左側。

規格

	音頻總線 TD	音頻總線 TDG
	定義
協議設置	DATA 選擇 MSB 或 LSB（僅限 TDM）選擇長度（8、12、16、18、20、24、28 或 32 位）選擇對齊方式（相對于幀同步的轉換左對齊或右對齊）選擇起始位（僅限TDM）系統位時鐘極性選擇上升沿 (1) 或下降沿 (0) 上的數據鎖存器字選擇（幀同步）選擇字長（8、12、16、18、20、24 或 32 位長）或位長（一位長）選擇幀起始（高或低）選擇對齊方式（與數據字一起（右對齊或左對齊）對齊），或提前 1 位（I²S））另外，可以選擇我²S、左對齊、右對齊或 TDM 默認設置。	DATA 選擇 MSB 或 LSB（僅限 TDM）選擇長度（8、12、16、18、20、24、28 或 32 位）選擇對齊方式（相對于幀同步的過渡左對齊或右對齊）選擇開始位（僅限 TDM）系統位時鐘極性選擇上升沿 (1) 或下降沿 (0) 上的數據鎖存器字選擇（幀同步）選擇字長（8、12、16、18、20、24 或 32 位長）或位長（一位長）選擇幀起始（高或低）選擇對齊方式（與數據字一起（右對齊或左對齊）對齊），或提前 1 位（I²S））另外，可以選擇我²S、左對齊、右對齊或 TDM 默認設置。
	查看音頻波形
格式	不適用	I²S、LJ、RJ：查看左、右或兩個模擬通道 TDM 模式：查看通道 1–8
	解碼能力
格式	十六進制, 二進制, 十進制， D b。	十六進制, 二進制, 十進制， D b。
解碼設置	需要定義閾值。默認值為振幅百分比。	需要定義閾值。默認值為振幅百分比。
解碼輸入	任何模擬通道、數字通道（MS-250 或 MS-500）、內存或數學軌跡。時鐘和/或 FrameSynch/Word Select 通道可能會關閉，數據仍會解碼（減少屏幕混亂）。	任何模擬通道、數字通道（MS-250 或 MS-500）、內存或數學軌跡。時鐘和/或 FrameSynch/Word Select 通道可能會關閉，數據仍會解碼（減少屏幕混亂）。
解碼波形的數量	一次最多可以解碼 4 條總線。此外，還可以顯示縮放（帶有解碼信息）。	一次最多可以解碼 4 條總線。此外，還可以顯示縮放（帶有解碼信息）。
地址	疊加在網格上的數據波形上。	疊加在網格上的數據波形上。
視覺輔助	右通道和左通道的顏色編碼。（TDM 是通道1-8 ）解碼信息根據時基設置進行智能注釋。	右通道和左通道的顏色編碼。（TDM 是通道1-8 ）解碼信息根據時基設置智能標注。
	觸發能力
格式	十六進制, 二進制.	十六進制, 二進制.
觸發設置	在 DATA、Clip、Glitch、Mute 上觸發。	在 DATA、Clip、Glitch、Mute 上觸發。
數據條件設置	<=, <, =, >, >=, <>，在范圍內，超出范圍，任意。	<=, <, =, >, >=, <>，在范圍內，超出范圍，任意。
數據設置	十六進制: # 數據位 = 1 到 32。數據可以由半字節定義。二進制：0,1 或X的任意組合；其中X為在1-32位字節中，以4位遞增。	十六進制: # 數據位 = 1 到 32。數據可以由半字節定義。二進制：0,1 或X的任意組合；其中X為在1-32位字節中，以4位遞增。
比特率	任何。自動檢測。	任何。自動檢測。
觸發輸入	I²S、LJ 和 RJ。任何模擬或數字（MS-250 或 MS-500）通道或 EXT 輸入。時鐘或幀同步/字選擇可以輸入到 EXT 以節省可用的模擬通道。	I²S、LJ 和 RJ。任何模擬或數字（MS-250 或 MS-500）通道或 EXT 輸入。時鐘或幀同步/字選擇可以輸入到 EXT 以節省可用的模擬通道。
觸發設計	示波器內部觸發，可像任何其他示波器觸發器一樣設置。	示波器內部觸發，可像任何其他示波器觸發器一樣設置。
	搜索能力
碼型搜索	按消息或以十六進制碼型格式進行搜索。	按消息或以十六進制碼型格式進行搜索。
	示波器能力
兼容……	TD（觸發和解碼）選項完全兼容 WaveRunner?Xi/Xi-A， WaveSurfer? Xs/Xs-A。	TDG（觸發、解碼和圖形）選項完全兼容 WaveRunner? Xi/Xi-A
