QPHY-PCIE5-TX-RX

PCI Express 5.0 以 32 Gb/s 的傳輸速率引入了一組新的物理層測試要求。 QPHY-PCIE5-TX-RX 針對 PCI Express 5.0 base和 CEM 規范的發射器 (Tx) 和接收器 (Rx) 測試挑戰，集成了一套一致性的測試解決方案。同時，可以使用 Anritsu MP1900A SQA 進行的接收器測試和校準。

探索 QPHY-PCIE5-TX-RX 向下箭頭

主要功能

PCIe 5.0 CEM、M.2 和 U.2 合規性測試：
- 發射器預設
- 發射機抖動
- 發射機信號質量
- 發射機鏈路均衡
- 接收機測試校準
- 接收機抖動容限
- 接收器誤碼率
- 接收器鏈路均衡
- 鎖相環帶寬
- 參考時鐘
36 GHz 至 65 GHz 的示波器型號，支持 32 Gb/s 信號及更高速率
傳輸波形的自動收集和分析
集成眼圖和抖動分析工具
用于 PCIe Gen5 接收器 BER 測試的全自動壓力眼圖校準
從 2.4 Gbit/s 到 32.1 Gbit/s 的高速 BERT
最多 10 個 Tap Emphasis 功能
12 dB CTLE 和時鐘恢復功能
QualiPHY 報告生成功能創建包含所有相關測試信息的綜合報告
自動 PCIe 夾具特性分析

QualiPHY 能夠完整集成所有測試項目

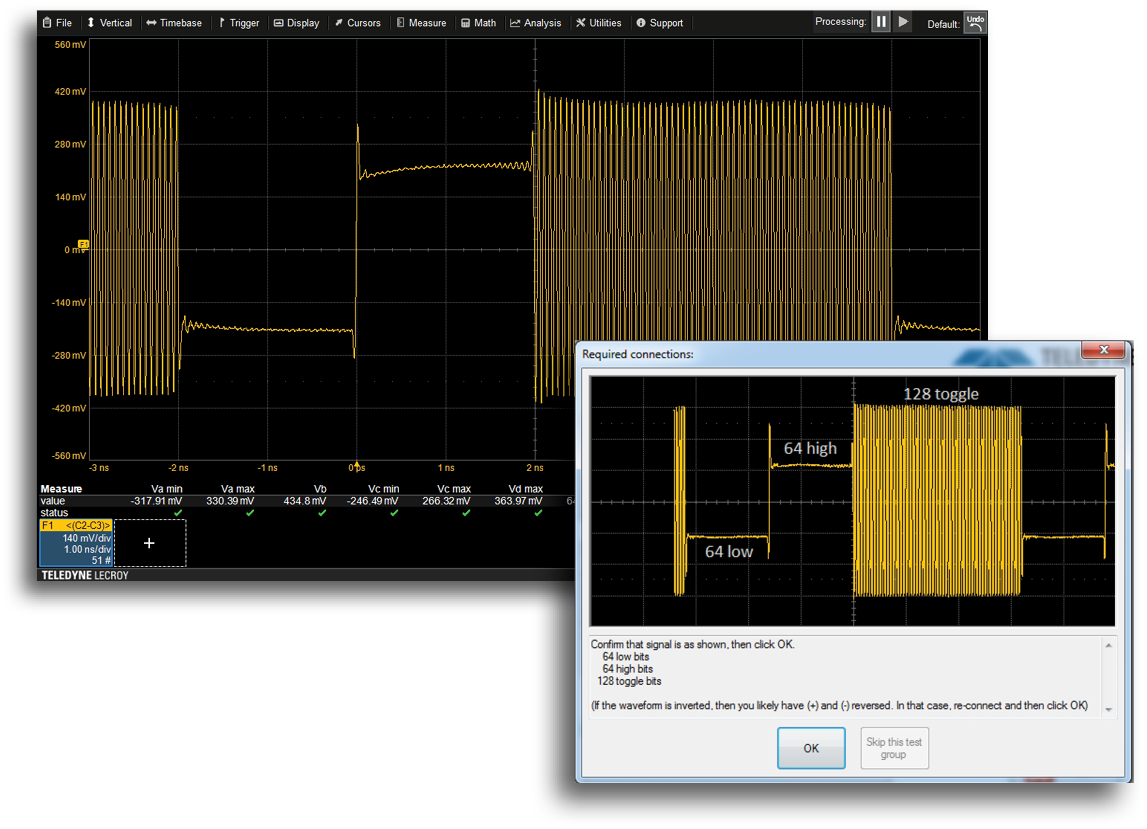

Teledyne LeCroy 的 QPHY-PCIE5-Tx-Rx 軟件可執行所有必要的自動化和控制 WaveMaster 8000HD 和 SQA MP1900A 用于 PCIe 5.0 發射機和接收機測試。QPHY-PCIE5-Tx-Rx 指導用戶在儀器和被測設備之間建立必要的連接。然后，它會自動配置系統以進行適當?shù)臏y(cè)量，執行測試規范中定義的測試程序，最后將結果與合規性規范中的適當限制進行比較。該過程以 HTML 或 PDF 格式生成完整的報告，并且可以外部自動化進行高吞吐量驗證和生產測試。

接收機測試校準

要測試 PCI Express 接收器，所施加的信號必須滿足規定的電壓擺幅和預設電平、精確校準的噪聲和抖動減損，以及由于通道損耗導致的眼圖閉合的規定電平。 QPHY-PCIE5-TX-RX 控制示波器和 BERT 以自動執行整個迭代校準過程，包括：

電壓擺幅和預設加重電平
隨機和正弦抖動添加
差模和共模噪聲
通道損耗影響眼圖閉合

快速測試執行

PCI Express 發射機一致性測試和接收機測試校準需要采集具有最佳動態范圍、正確單位間隔數和適當模擬封裝損耗模型的指定信號。QPHY-PCIE5-Tx-Rx 會自動正確配置每個采集周期，保存適當?shù)牟ㄐ挝募⒏鶕?jù) PCI Express 測試的要求使用 SigTest 工具對其進行處理。 WaveMaster 8000HD 一流的 PC 平臺可以更快地完成復雜的分析處理任務，從而實現更好的測試吞吐量。

發射機表征
