功率分析包

• 自動開關設備測量
• 顏色編碼覆蓋以識別功率損耗
• 控制回路和時域響應分析
• 符合 IEC 61000-3-2 的線路電源和諧波測試
• 設置工具減少了測量誤差的來源
• 總諧波失真表顯示頻率貢獻
• BH 曲線顯示磁器件飽和

關鍵電源開關設備測量、控制回路調制分析和線路電源諧波測試都通過專用用戶界面和自動測量得到簡化。 Power Analysis 可快速輕松地設置電壓和電流輸入，并使測量像按下按鈕一樣簡單。 提供的工具有助于減少測量誤差源，測量參數提供單個周期或多個周期平均值的詳細信息。

功率器件的開啟和關閉轉換以及傳導區域都用顏色編碼的波形疊加層來標識。 測量參數表自動計算設備損耗的每個元素并求和它們的總和。

調制分析功能提供洞察力，以了解控制回路對關鍵事件的響應，例如電源的軟啟動性能或?qū)€路和負載變化的階躍響應。

線路功率分析工具提供了對功耗的深入了解，并能夠根據 EN 61000-3-2 進行快速預一致性測試。 總諧波失真和對失真貢獻的分析有助于做出有關電能質量的決策。

功率分析包適用于從 200 MHz 到 65 GHz 的各種示波器型號。

分析功率器件在電路中運行時的性能。 輕松進行開關損耗、動態導通電阻、dv/dt 和 di/dt 測量。 快速查看安全工作區和 BH 磁滯曲線。

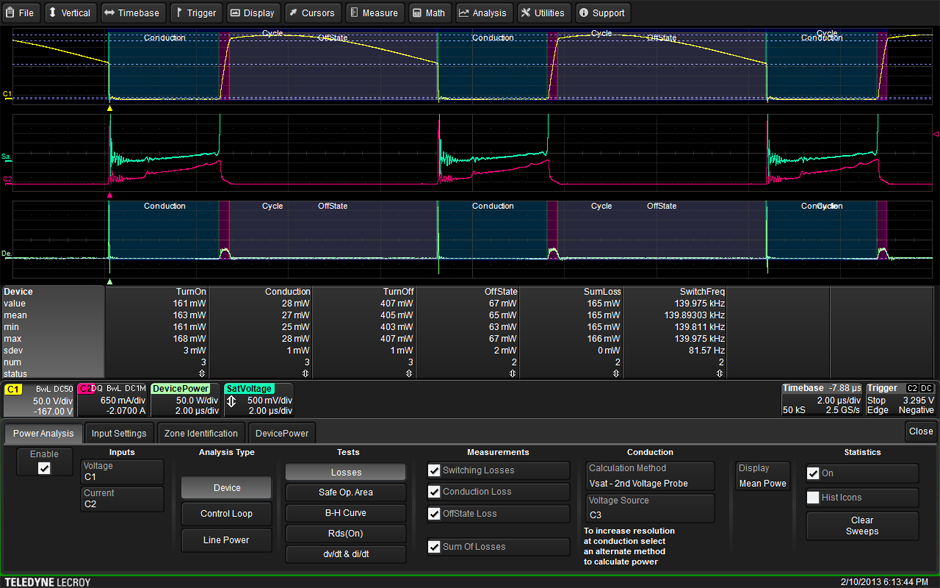

開啟、關閉和傳導區域用顏色編碼的覆蓋層標識，這些區域的功率損耗會自動測量和顯示。 與開關、傳導和關閉狀態相關的損耗是獨立測量的，并與所選損耗類型的總和一起顯示。

通過查看 SOA 圖以查找事件發生后的第一個周期或長時間內的違規情況，深入了解電路性能。 查找僅在短路或啟動等事件發生后幾個周期內發生的 SOA 違規可能會出現問題。 這些違規行為通常未被發現，并且隨著時間的推移會降低設備的性能。

使用 Power Analysis 的長記錄長度和快速處理，SOA 顯示非常長的記錄，確認沒有超過關斷電壓和電流限制。

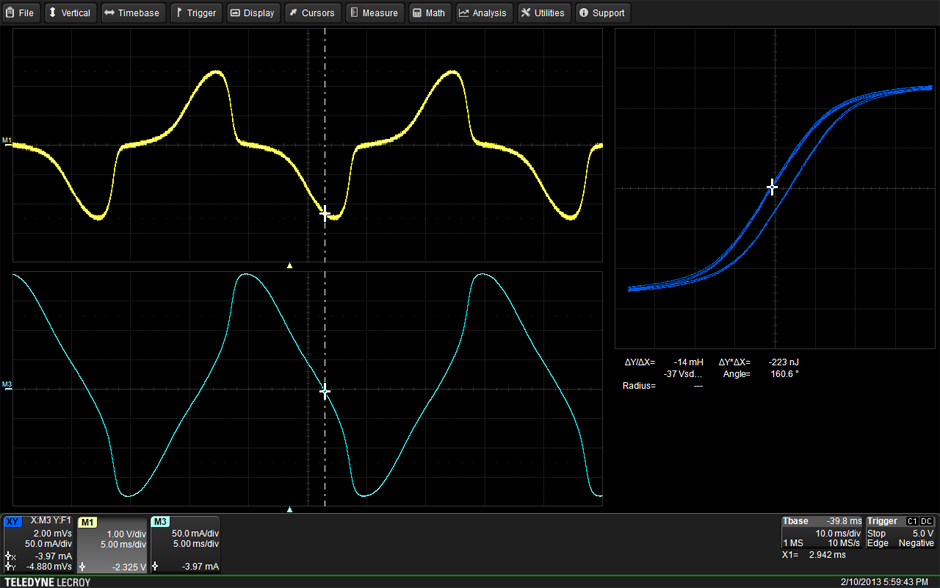

查看磁性設備在電路中運行時的行為。 動態電路變化顯示產生的磁飽和和工作區域。

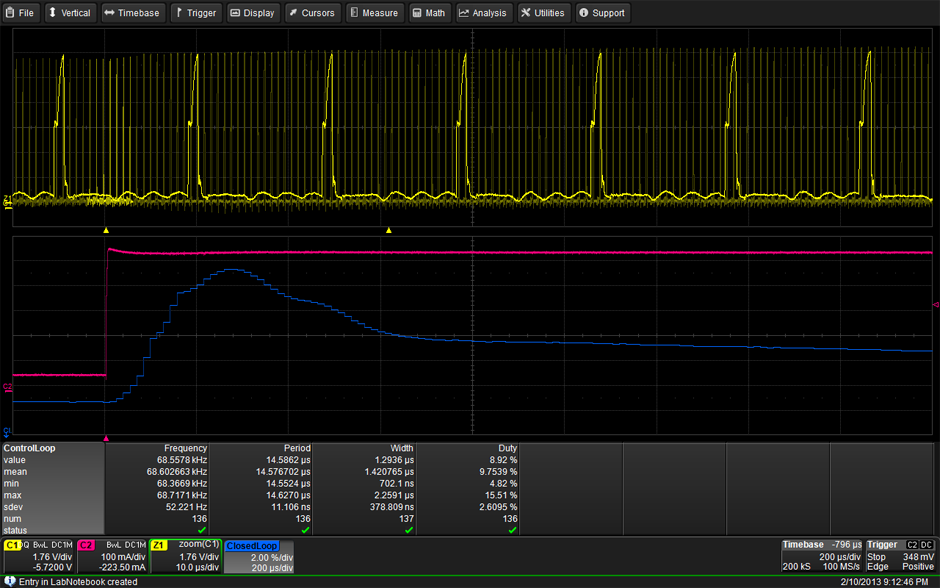

查看時域顯示，它在時間與參數值圖形圖中以圖形方式呈現調制參數。 控制器的輸出脈沖寬度、占空比或頻率是單獨繪制的，并與控制器的輸出時間相關。 該分析集成了示波器的觸發功能，是直觀查看時域、整個控制回路的閉環響應（包括脈沖寬度調制器添加的任何時間常數）的便捷工具。

輕松測量離線電源的輸入 RMS 線路電壓、RMS 電流消耗（以瓦特和 VA 為單位）、功率因數、視在功率、有功功率和波峰因數。 進行線路電流諧波測量，并與 EN 61000-3-2 A、B、C 或 D 類設備的標準模板進行比較。 結果可以以圖形方式顯示以查看模板違規或在包含測試結果的表格中顯示。 總諧波失真測量提供了有關哪些頻率導致失真的詳細信息。
