主要功能
- 符合 MPHY 3.0 的 MIPI 聯盟一致性測試套件 (CTS)
- QualiPHY 自動化測試框架提供連接圖、自動化示波器操作和報告生成
- 測試所有檔位的 HS-MODE、PWM-MODE 和 SYS-MODE 操作
- 集成 M-PHY 解碼器
- 使用 MIPI M-PHY 調試功能輕松調試合規性故障
- 使用 Teledyne LeCroy 獨有的 M-PHY 輸入適配器采集信號，以比基于探頭的方法低得多的成本獲得更高的信號保真度
- 支持用于傳統夾具或“原位”測試的差分探頭
簡單、自動化的測試步驟
QPHY-MIPI-MPHY 以簡單的邏輯流程運行。 首先，選擇要執行的測試。 該軟件通過提供清晰的連接圖幫助正確連接到 DUT。 然后它控制示波器，以無縫方式完全自動化測試。
全面且易于閱讀的測試報告
測試完成后，QualiPHY 會創建一份 HTML 和/或 PDF 格式的綜合報告。 該報告包含測試結果的摘要以及在 DUT 上執行的每個測試的詳細信息和屏幕截圖。
合規測試的信心
QPHY-MIPI-MPHY 使用戶能夠對其 M-PHY 接口充滿信心。 通過在極短的時間內測量大量周期，用戶可以確信他們正在根據 M-PHY 標準測試其設備的真實性能。

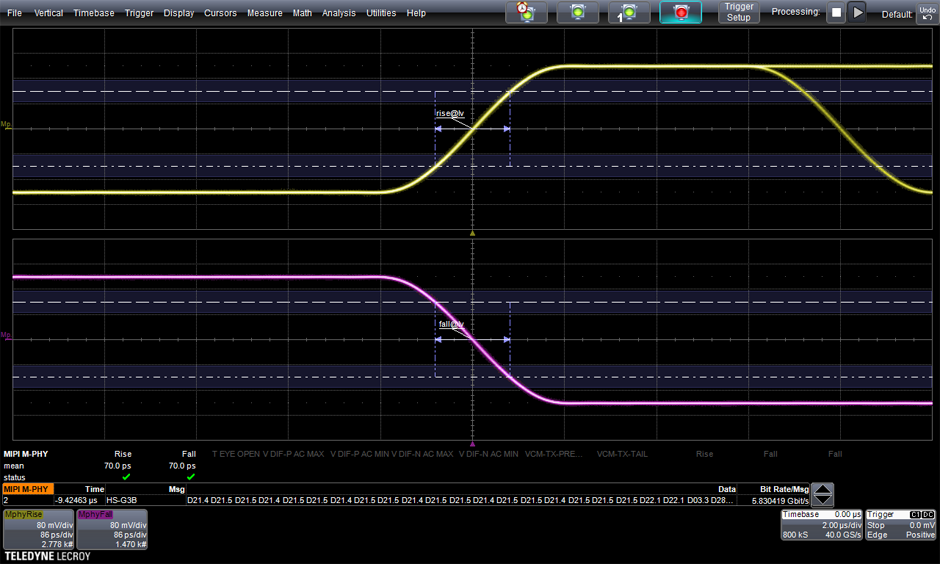

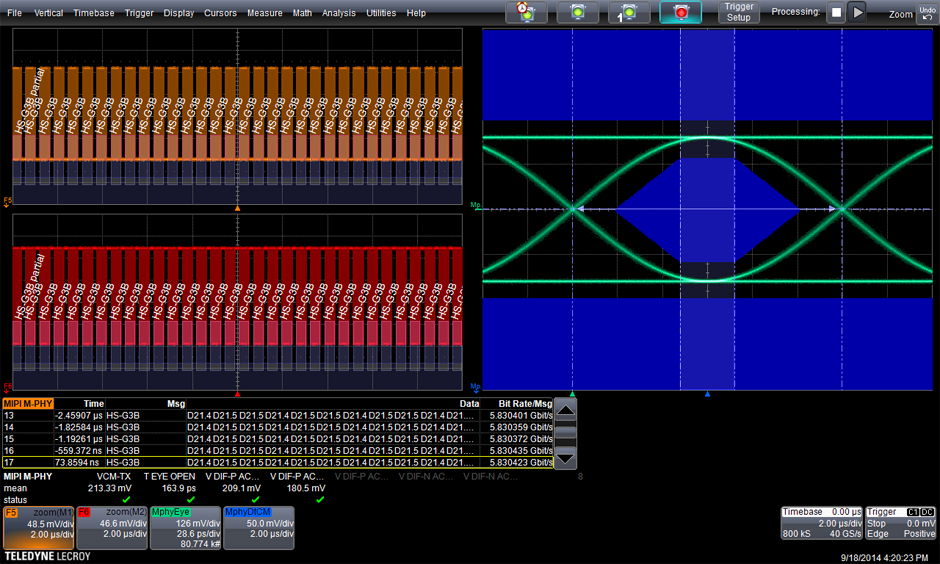

從測試到調試的無縫過渡
QPHY-MIPI-MPHY 利用 Teledyne LeCroy 全面的 M-PHY 解碼和物理層測試包的強大功能和靈活性，提供一個可以快速輕松地查明和診斷一致性測試中突出顯示的問題。 協議級 M-PHY 解碼器與物理層波形和測量之間的完整時間相關性意味著大大簡化了問題的追蹤難度。

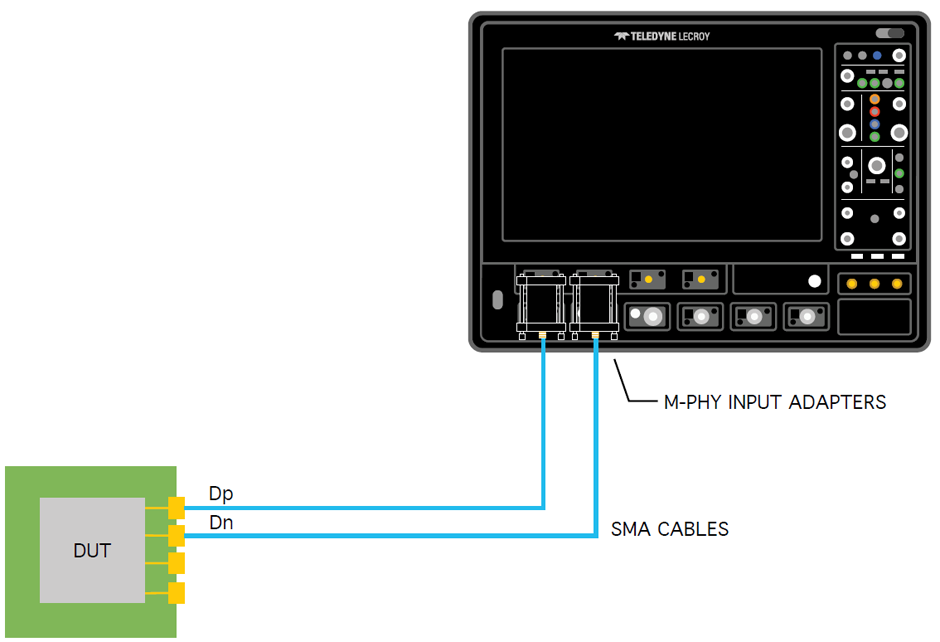

低成本、高保真信號連接
M-PHY 需要 100Ω 差分終端和非零共模電壓，因此簡單地將 Dp 和 Dn 信號連接到標準 50Ω 示波器輸入可能會導致被測發射機的共模電流消耗達到不可接受的水平。 Teledyne LeCroy M-PHY 輸入適配器巧妙地解決了這個問題，在提供所需的共模端接電壓的同時保持到示波器輸入的原始信號路徑。 這消除了基于探頭解決方案中固有的反射和噪聲問題，而且成本只有一小部分。
