主要功能
-
用于 IEEE802.3-2008 10GBASE-T 一致性測試的自動化且易于使用的解決方案
-
完整的物理層測試包，包括所需的測試夾具和電纜
-
支持所有 PMA 發射機測試
-
支持使用 Teledyne LeCroy SPARQ 網絡分析儀進行 MDI 回波損耗測試
完整的電氣一致性測試
QPHY-10GBASE-T使用WaveMaster 802.3 Zi或LabMaster系列示波器執行IEEE2008-8中的所有PMA發射機測試，并使用SPARQ網絡分析儀進行MDI回波損耗測試。TF-10GBASE-T 夾具套件將信號對分解到 SMA，以便連接到儀器。
自動化一致性測試
QPHY-10GBASE-T 使用 QualiPHY 自動一致性測試軟件來操作示波器和網絡分析儀。 QualiPHY 測試腳本提供連接圖并確保正確設置。 QualiPHY 使儀器自動化，并提供包括屏幕截圖在內的綜合結果報告。
高級調試功能
如果發現合規性失敗，各種軟件包可以幫助快速輕松地找到根本原因。 SDA Expert串行數據分析包能夠同時在4個通道上執行眼圖、抖動和噪聲測量，并完全集成到示波器應用軟件中。
全面且易于閱讀的測試報告
通常需要對測量結果進行匯總并制成表格，以快速驗證規格。 這些信息與儀器和信號采集/測試條件設置一起形成完整的記錄。 QPHY-10GBase-T 通過合并自動 HTML 報告生成引擎簡化了此過程。 創建的測試報告包含每個單獨測試結果的表格數值，包括通過/失敗和規格限制列。 報告還可以保存為 PDF、HTML 或 XML。
完整的測試夾具
TF-NBASE-T 支持 NBase-T 和 10GBase-T 測試。 它將以太網電纜的 A、B、C 和 D 對轉至 SMA 連接口。 該套件包括用于添加干擾信號（適用于 2GBase-T）的功率分配器 (2.5)、50 歐姆終端器 (6)、以太網電纜 (2)、SMA/SMA 電纜 (2) 和 SMA/BNC 電纜 (4)。
測試列表
QPHY-10GBASE-T 包括以下測試：
-
發射機最大輸出壓降
-

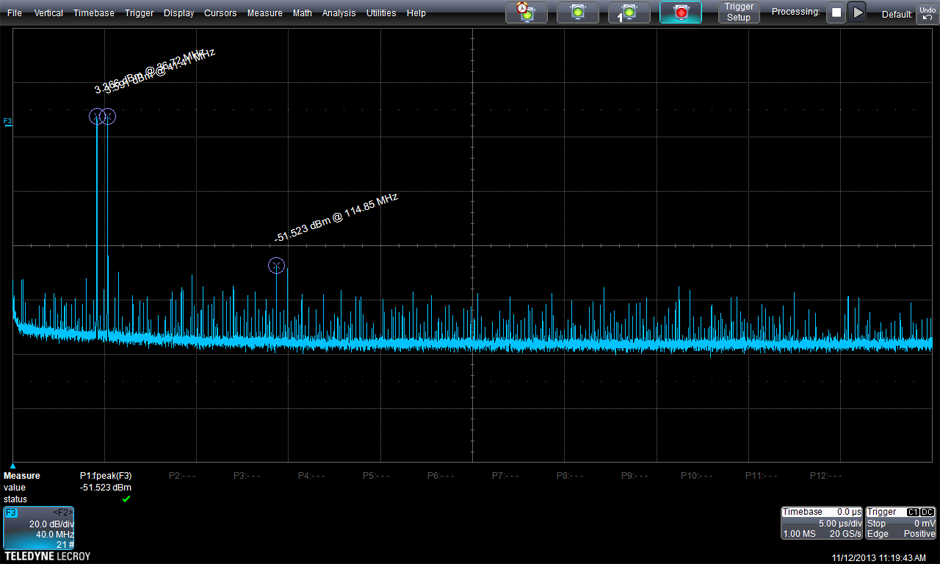

發射機線性度
-
發射機定時抖動，主從
-
發射機時鐘頻率
-
發射機功率譜密度
-
發射機功率電平
-
MDI回波損耗測試
-
