主要功能
- 支持 USB 2.0 低速、全速或高速(1.x 和 2.0)
- 觸發 USB 數據包類型:
- 交易觸發支持
- 全面的協議錯誤和總線事件觸發
- 按事件、數據包、事務或錯誤進行全面搜索
- 直觀,彩色顯示疊加的解碼
- 具有縮放和碼型搜索功能的交互式協議表格
- 自動時序測量
- 使用波形圖將串行數字數據提取為模擬值(串行 DAC)
- 能夠顯示信號觸碰到眼圖模板的位置
最全面的 USB 觸發器 ("T")

提供對任何類型的數據包(甚至是用戶定義的數據包)觸發的全面支持,在地址、端點、拆分類型、集線器、端口等方面具有完全的靈活性。在特定位置的特定數據負載上觸發。或單個觸發條件中的任意三個數據包。使用令牌、數據、握手和用戶定義的數據包的任何允許組合創建 USB 事務觸發器。像這樣的高級功能通常只能在專用的協議分析儀中找到!
搜索和縮放(“D”)

USB 1.x/2.0解碼包的強大搜索引擎可以快速找到事件、數據包、事務或協議錯誤。通過輸入值或僅查找下一個匹配項,輸入 45 個可用搜索條件中的任何一個,從而搜索解碼數據的長記錄。例如,搜索長記錄以查找每個 EOP 后經常發生的故障

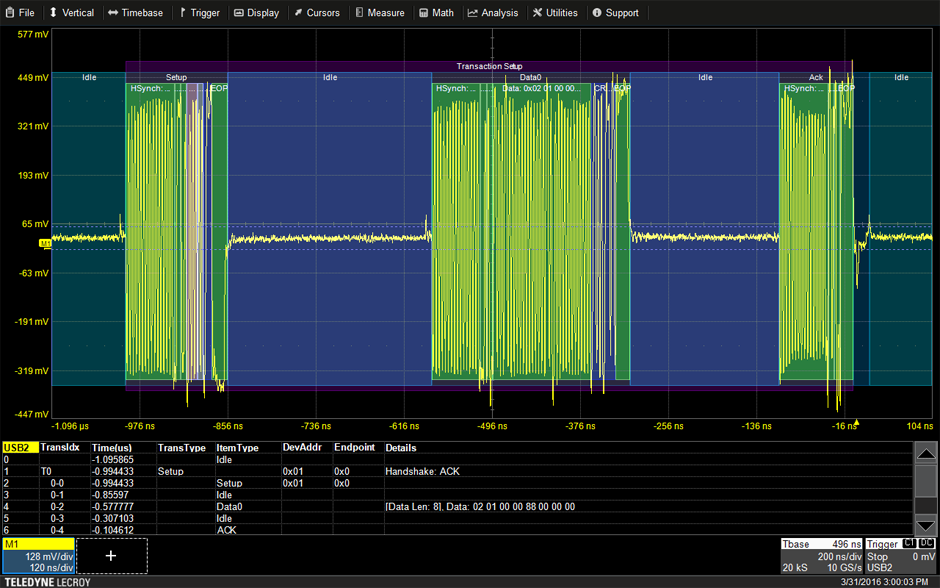

直觀的彩色解碼疊加功能 ("D")

對每個協議的特定部分和整個消息幀使用彩色透明的疊加功能,便于理解您的串行數據信息。與其他解決方案不同,我們的解決方案將協議解碼信息遠離信號,直接在顯示器上關聯波形和協議解碼。隨著采集長度的擴大或縮短,解碼疊加層將進行調整,以顯示恰到好處的信息量
交互式表格匯總結果(“D”)

將示波器轉換成協議分析儀,并以表格形式顯示解碼信息。 自定義表格以僅顯示感興趣的數據并觸摸表格中的消息以自動縮放到它并將其顯示在屏幕上。 導出表以供離線分析, 表中最多可同時顯示四種不同的任何類型的解碼信號。
高效的測量/圖表工具(“M”)

通過模擬信號或其他串行消息的自動定時測量快速驗證因果關系。 在單次長時間采集中進行多次測量,以便在極端情況測試期間快速獲取統計數據。 可以將串行(數字)數據提取為模擬值并繪制圖表以監控隨時間變化的系統性能,就好像它是直接探測的一樣。 更快地完成驗證并獲得更好的洞察力。
眼圖 ("E")

快速顯示分組低速串行數據信號的眼圖,無需額外的設置時間。使用眼圖參數來量化系統性能,并應用標準或自定義眼圖模板來識別異常??梢燥@示觸碰模板的點,并可以強制示波器進入停止模式。
