主要功能
-
JESD4-79D 中描述的 DDR4 測試覆蓋范圍
-
JESD4-4D、JESD209-4-209A 中所述的 LPDDR4 和 LPDDR1X 測試覆蓋范圍
-
測試速度高達 4200 MT/s
-
自動執行 JEDEC 電氣要求合規性
-
測量重復性、一致性和準確性
-

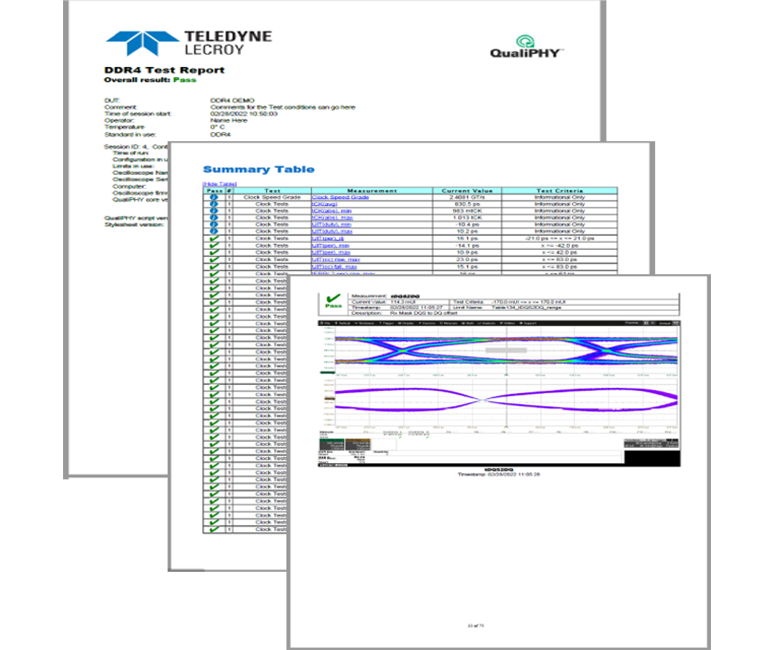

保存帶有注釋的屏幕截圖的通過/失敗報告
-
在專用調試工具包中分析合規性失敗
-
包含在 DDR5 軟件包中

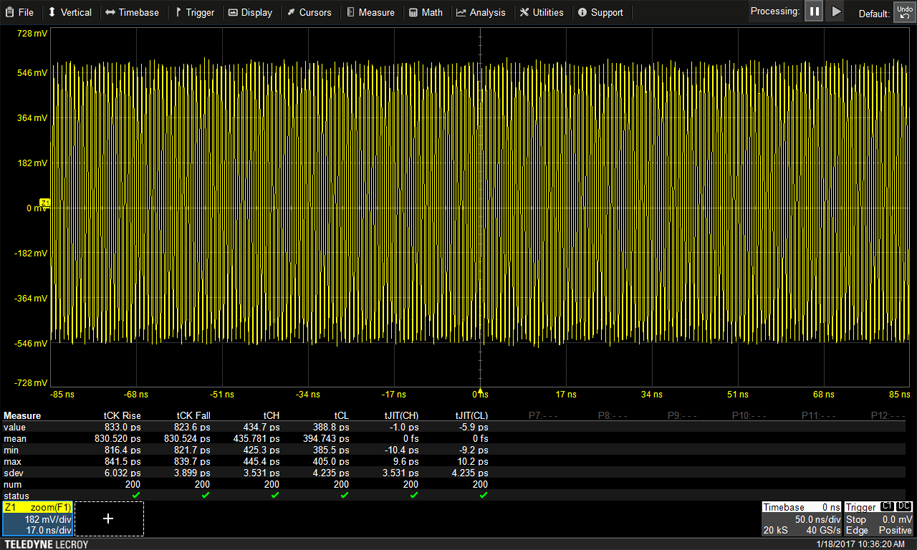

時鐘測試
DDR4 規范要求將時鐘抖動分為隨機分量和確定性分量，這在 DDR 規范中尚屬首次。 QPHY-DDR4 利用業界領先的串行數據算法來執行 tJIT(per) 的抖動分解。 除了這些測試之外，QPHY-DDR4 還將測試平均時鐘周期、絕對時鐘周期、平均高/低脈沖寬度、絕對高/低脈沖寬度、周期周期抖動、占空比抖動和 n 周期內的累積誤差。

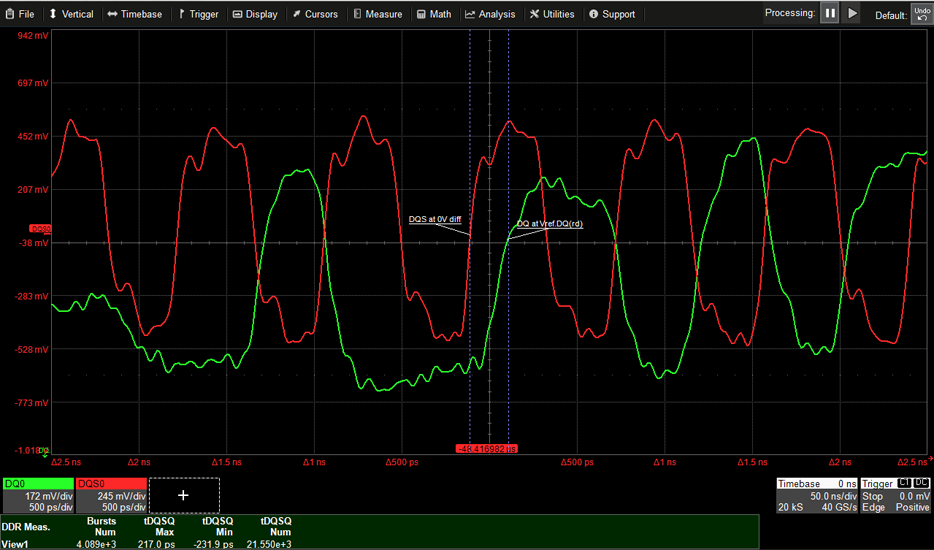

時序測試
tDQSQ 驗證讀突發內 DQS 和相關 DQ 之間的偏差。 QPHY-DDR4 將對讀取突發內的每個 DQ 轉換執行此測量。 完成后，每個測試將顯示一個帶完整注釋的“最壞情況測量”屏幕截圖，其中包括被測信號的跟蹤標簽和相關電壓電平。

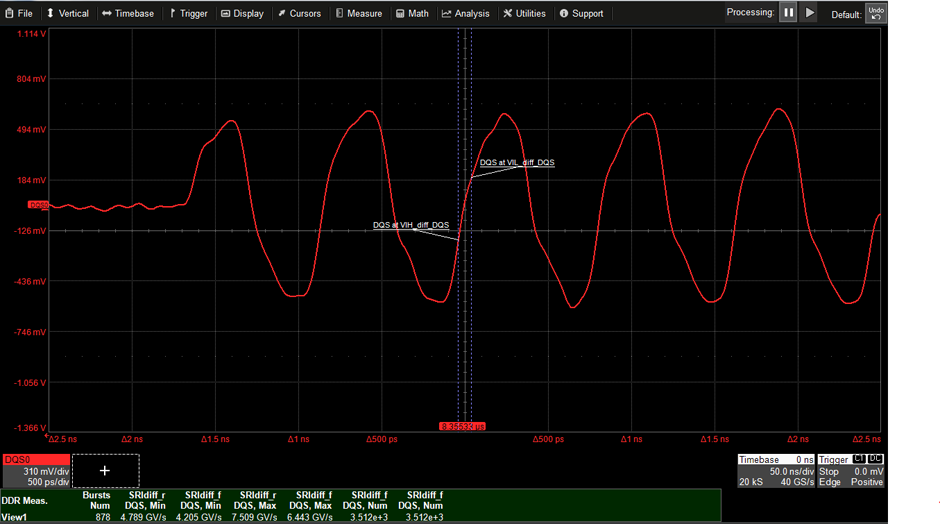

電氣測試
JEDEC 標準為 DDR4/LPDDR4/4X 定義的差分和單端轉換率測量寫入突發中的每個上升沿和下降沿。 QPHY-DDR4 將測量采集中每個寫入突發內的每個轉換，在短時間內提供大量統計結果。 在這張圖中，執行了超過 3,000 次轉換率測量，以確保在不需要多次采集的情況下捕獲到真正的最大值和最小值點。
DDR5 軟件包
工具涵蓋設計的所有階段，從早期啟動到合規性。 這意味著規劃未來，可能會測試 DDR3 到 DDR4 或升級到 DDR5 設計。 DDR5 捆綁包在單個可購買的軟件包中包含各代的所有最佳工具（DDR 調試工具包 + QualiPHY）。
QualiPHY
QualiPHY 旨在減少在執行高速串行總線一致性測試上所需要的時間、精力，并提供專業知識輔導
-
指導用戶完成每個測試設置
-
按照相關的測試程序執行每次測量
-
將每個測量值與相應的規格要求進行比較
-
完整記錄所有結果
-
QualiPHY 幫助用戶每次都以正確的方式進行測試！
