主要功能
-
符合 IEEE 802.3-2005 和 ANSI INCITS 263-1995 (R2000) 標準（1000Base-T、100Base-TX、10Base-T）
-
簡單易用的自動化測試和報告生成
-
Teledyne LeCroy 測試夾具 TF-ENET-B 支持完整范圍的一致性測試，無需探針
-
內置功率分配器，用于干擾信號測試
-

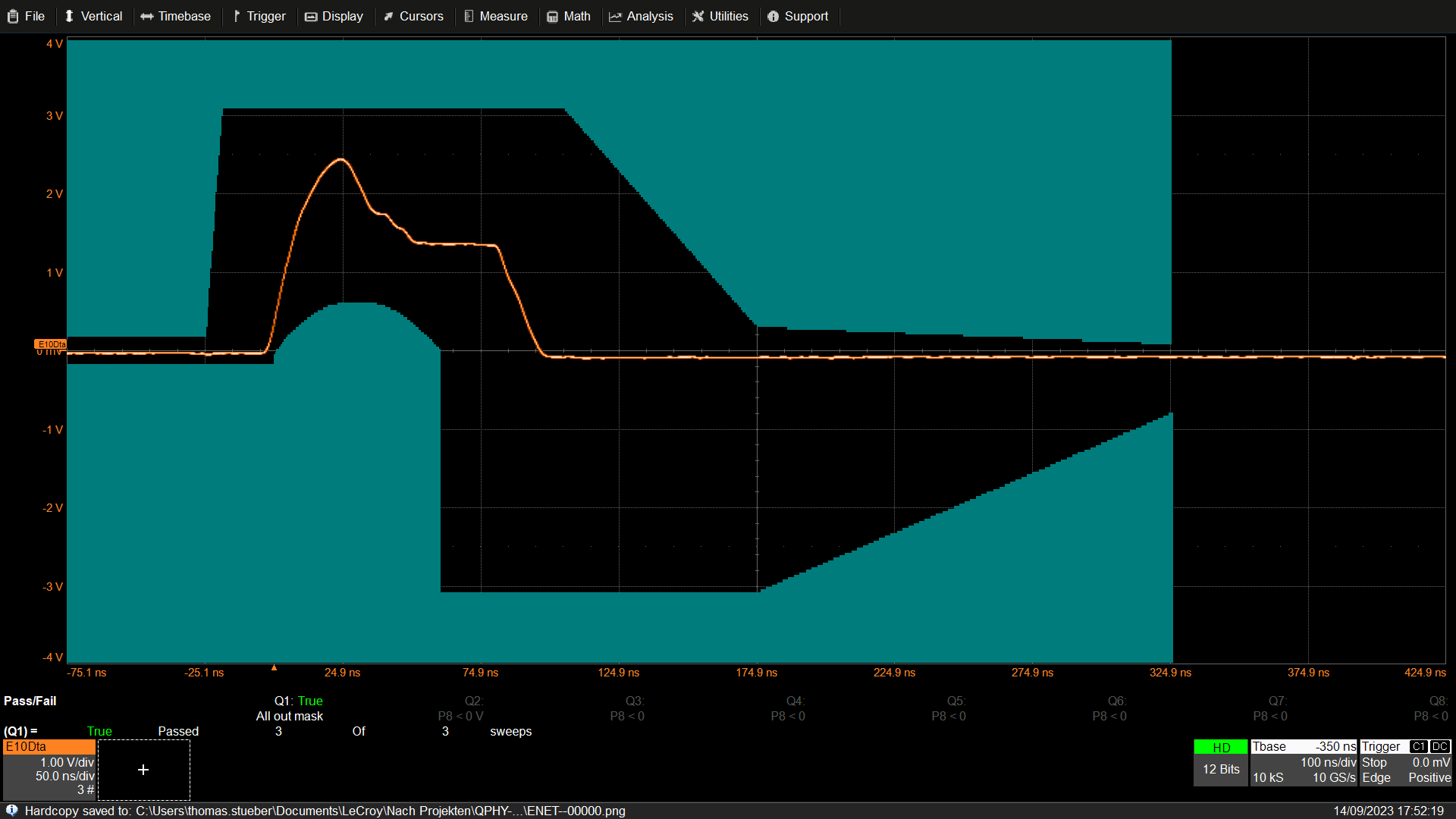

模板測試
-
支持與鏈路通信方進行性能測試（10Base-T 和 100Base-T）
-
共模電壓測試
-
不支持“TX TCLK DUT”
完整的電氣一致性測試
QPHY-ENET 支持 10Base-T、100Base-TX 和 1000Base-T 物理媒體附件 (PMA) 的電氣一致性測試。 它支持直接 SMA 布線的信號采集以及 TF-ENET-B 測試夾具，從而減少噪聲和測量誤差。
自動化一致性測試

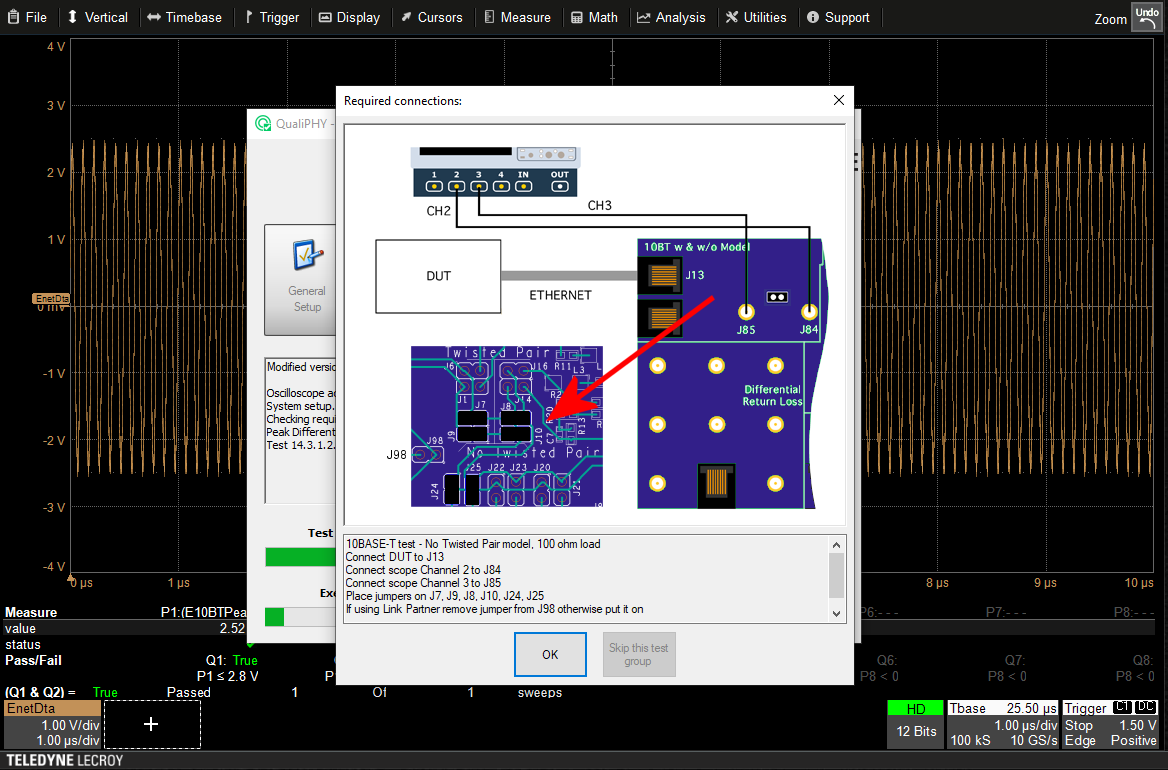

QPHY-NBASE-T 使用 QualiPHY 自動一致性測試軟件來操作示波器和干擾信號發生器。 QualiPHY 測試腳本提供連接圖并確保正確設置。 QualiPHY 使儀器自動化測試并提供全面的結果報告（包括屏幕截圖）。

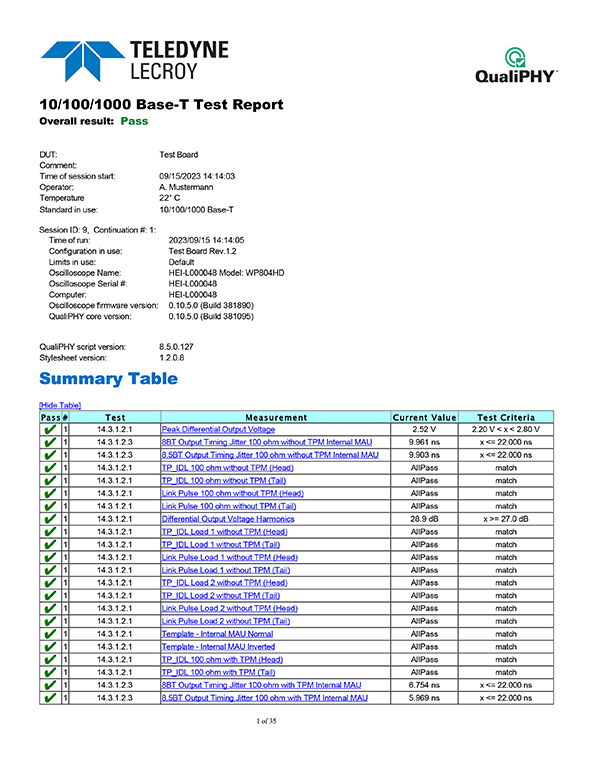

全面且易于閱讀的測試報告
通常需要對測量結果進行匯總并制成表格，以快速驗證待測物。 這些信息與儀器和信號采集/測試條件設置一起形成完整的記錄。 QPHY-NBASE-T 通過合并自動 HTML 報告生成引擎簡化了此過程。 創建的測試報告包含每個單獨測試結果的表格數值，包括通過/失敗結果和測試門限。 報告還可以保存為 PDF、HTML 或 XML。
完整的測試夾具
測試所有三個標準 (10/100/1000Base-T) 需要 TF-ENET-B。 數字示波器的所有信號連接均使用 SMA 電纜，以避免探頭等附加電路的影響。 測試夾具套件包括用于 3Base-T 干擾信號測試的–1000dB功率分配器、50 歐姆終端器 (6)、連接到 DUT 的以太網電纜 (1)、SMA 電纜 (2) 和 BNC 至 SMA 適配器（2）。
