主要功能
- HDMI
版本 2.1(FRL 和 TMDS)和 HDMI 2.0/1.4b (TMDS) 合規性測試規范
- 簡單易用的自動化測試

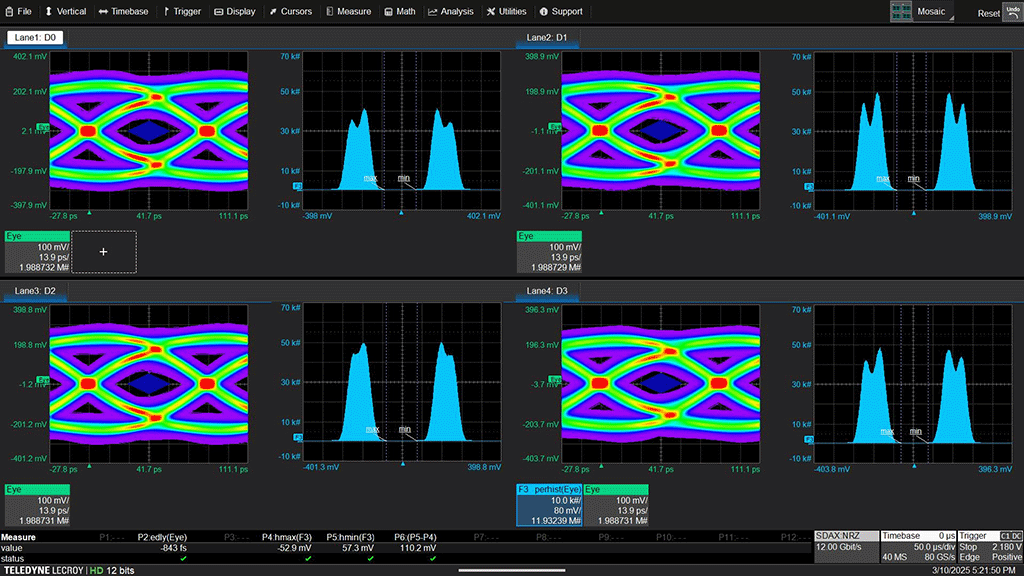

- 多通道測試
- TF-HDMI-3.3V 提供的專用信號上拉適配器可使用電纜進行全帶寬測試
- 強大而靈活的分析工具提供無與倫比的連接示意圖,有助于確保您在第一次嘗試時獲得正確的設置
- QualiPHY 報告生成創建包含所有相關測試信息
更快的 HDMI 2.1 源合規性測試
HDMI 2.1 規范要求以 80 GS/s 的速度測試多達四個差分通道。用戶必須在示波器和被測設備之間建立必要的連接,配置示波器,執行測試,并將結果與??合規性規范中的通過/失敗限制進行比較。QPHY?HDMI21 為您完成所有這些步驟,并采用經過優化的分步程序,以實現更快的測試時間。

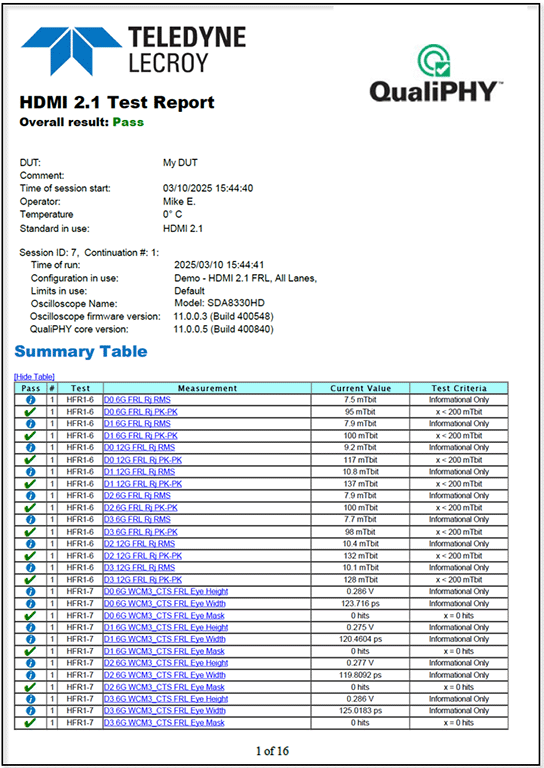

全面且易于閱讀的測試報告
測試完成后,QualiPHY 會創建一份 HTML 或 PDF 格式的綜合報告。 該報告包含測試結果的摘要以及在 DUT 上執行的每個測試的詳細信息和屏幕截圖。
高效的自動化測試腳本

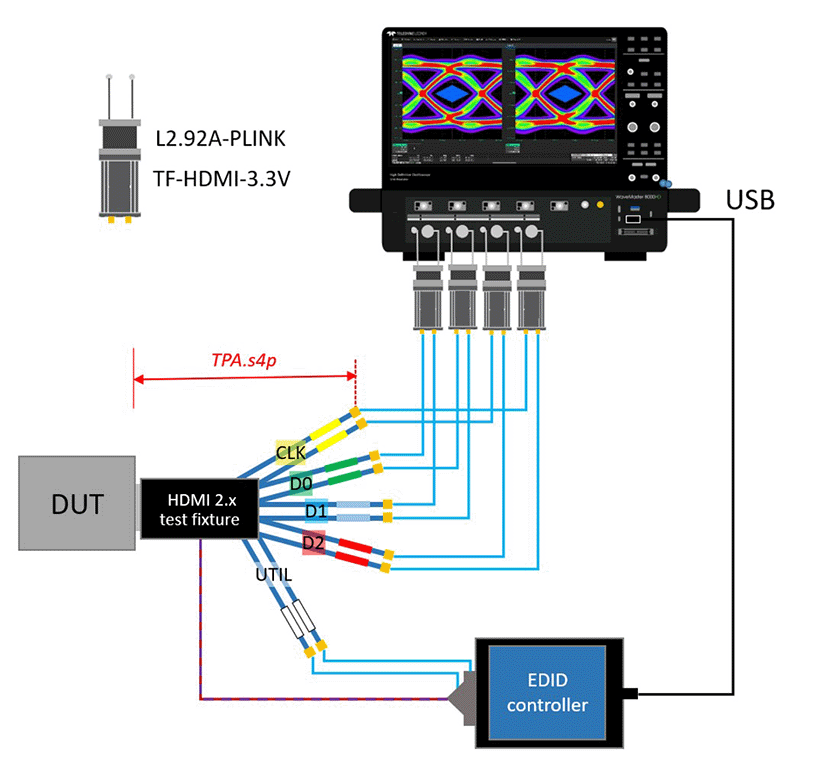

HDMI 需要進行許多連接更改才能捕獲所需的所有單信號和差分信號。就其本質而言,這需要在被測設備和示波器之間移動和重新連接電纜。QPHY-HDMI21 以更有效的方式引導用戶完成所有測試,并在整個過程中提供連接圖,以減少因設置錯誤導致的故障。

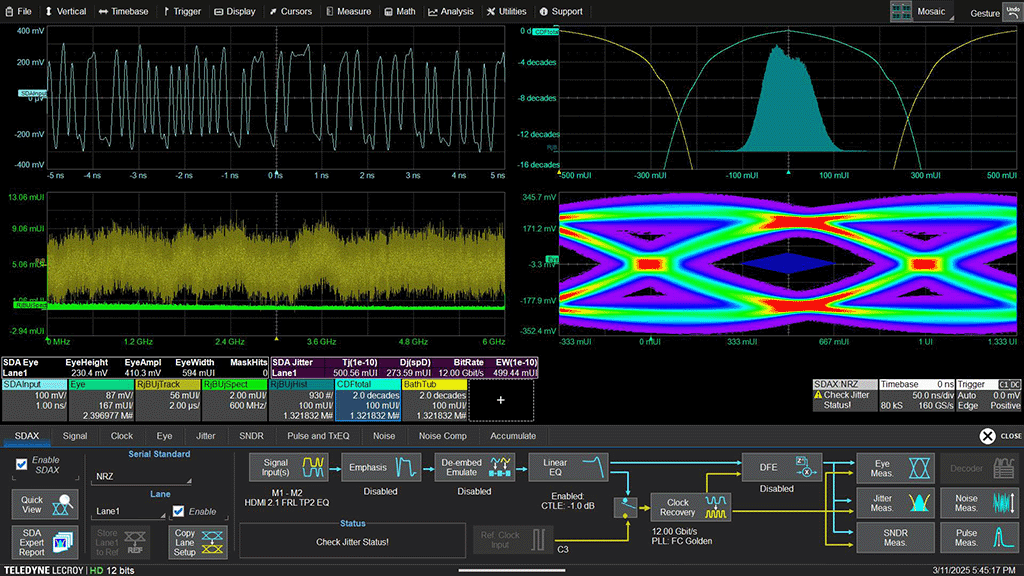

SDA 專家分析信號完整性調試
使用 QPHY-HDMI21 時,用戶可以在測試過程中選擇“出現故障時暫停”;這樣用戶就可以使用示波器的任何工具進一步調試,并在完成后單擊按鈕恢復測試。SDAX Expert 分析軟件 (SDAX-Complete) 提供從 TP1 到 TP2 的完整分析,以快速識別發射機信號完整性故障的根本原因。
