主要功能
-
支持 SENT 和 SENT SPC
-
將幀解碼為半字節或單詞
-
支持快速和慢速信道解碼和分析
-
提取和繪制嵌入的 SENT 數據
-
SAE 合規性測試支持
-
直觀，彩色顯示疊加的解碼
-
具有縮放和碼型搜索功能的交互式協議表格
-
自動時序測量
-
使用波形圖將串行數字數據提取為模擬值（串行 DAC）
-
能夠顯示信號觸碰到眼圖模板的位置
全面而強大的 SENT 觸發器（“T”）
提供的功能允許觸發任何慢速或快速通道 ID/狀態和數據字段，以及消息和錯誤條件的開始（連續校準脈沖錯誤、脈沖周期錯誤、慢速/快速通道 CRC 錯誤）
條件數據觸發設置（“T”）
觸發器允許對 DATA 條件進行條件設置（<、<=、=、>、>=、<>、范圍內、范圍外）。 這在應監視異常事件的情況下特別有用，例如當 CAN 節點廣播低或高發動機轉速或冷卻劑壓力時。
直觀，彩色顯示和疊加的解碼（"D")
對每個協議的特定部分和整個消息幀使用彩色透明的疊加功能，便于理解您的串行數據信息。與其他解決方案不同，我們的解決方案將協議解碼信息遠離信號，直接在顯示器上關聯波形和協議解碼。隨著采集長度的擴大或縮短，解碼疊加層將進行調整，以顯示恰到好處的信息量
交互式表格匯總結果（“D”）
將示波器轉換成協議分析儀，并以表格形式顯示解碼信息。 自定義表格以僅顯示感興趣的數據并觸摸表格中的消息以自動縮放到它并將其顯示在屏幕上。 導出表以供離線分析， 表中最多可同時顯示四種不同的任何類型的解碼信號。

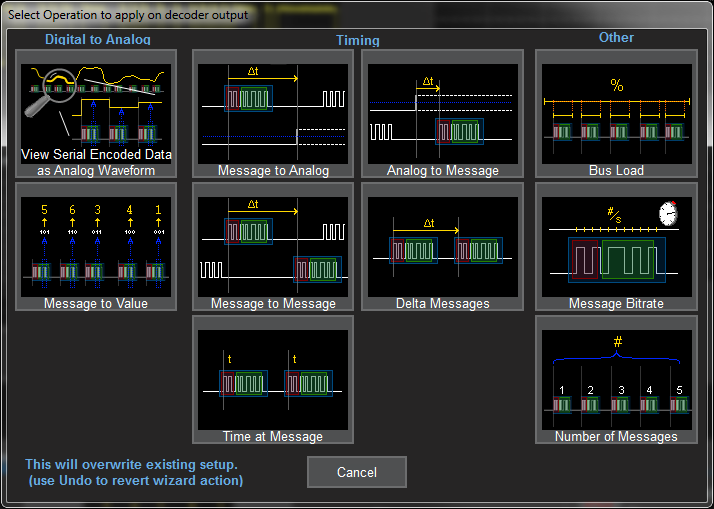

高效的測量/圖表工具（“M”）
通過模擬信號或其他串行消息的自動定時測量快速驗證因果關系。 在單次長時間采集中進行多次測量，以便在極端情況測試期間快速獲取統計數據。 可以將串行（數字）數據提取為模擬值并繪制圖表以監控隨時間變化的系統性能，就好像它是直接探測的一樣。 更快地完成驗證并獲得更好的洞察力。
眼圖 ("E")
快速顯示分組低速串行數據信號的眼圖，無需額外的設置時間。使用眼圖參數來量化系統性能，并應用標準或自定義眼圖模板來識別異常?？梢燥@示觸碰模板的點，并可以強制示波器進入停止模式。
