主要功能
-
更全面的 DisplayPort AUX 分析儀解決方案
-
DisplayPort 2.0/1.4 和 eDP（嵌入式 DisplayPort）標準
-
觸發和解碼 DP-AUX 讀/寫（本機或 I2C）
-
直觀，彩色顯示疊加的解碼
-
具有縮放和碼型搜索功能的交互式協議表格
-
自動時序測量
-
DP-AUX EYE PHY 合規性
-
與主鏈路或 USB-PD 同時進行 USB Type-C 系統級調試
觸發任何 AUX 消息（“T”）
在 DP-AUX 通道讀/寫上觸發示波器提供了其他示波器或其他 AUX 分析儀所沒有的獨特的 PHY 邏輯層調試功能。

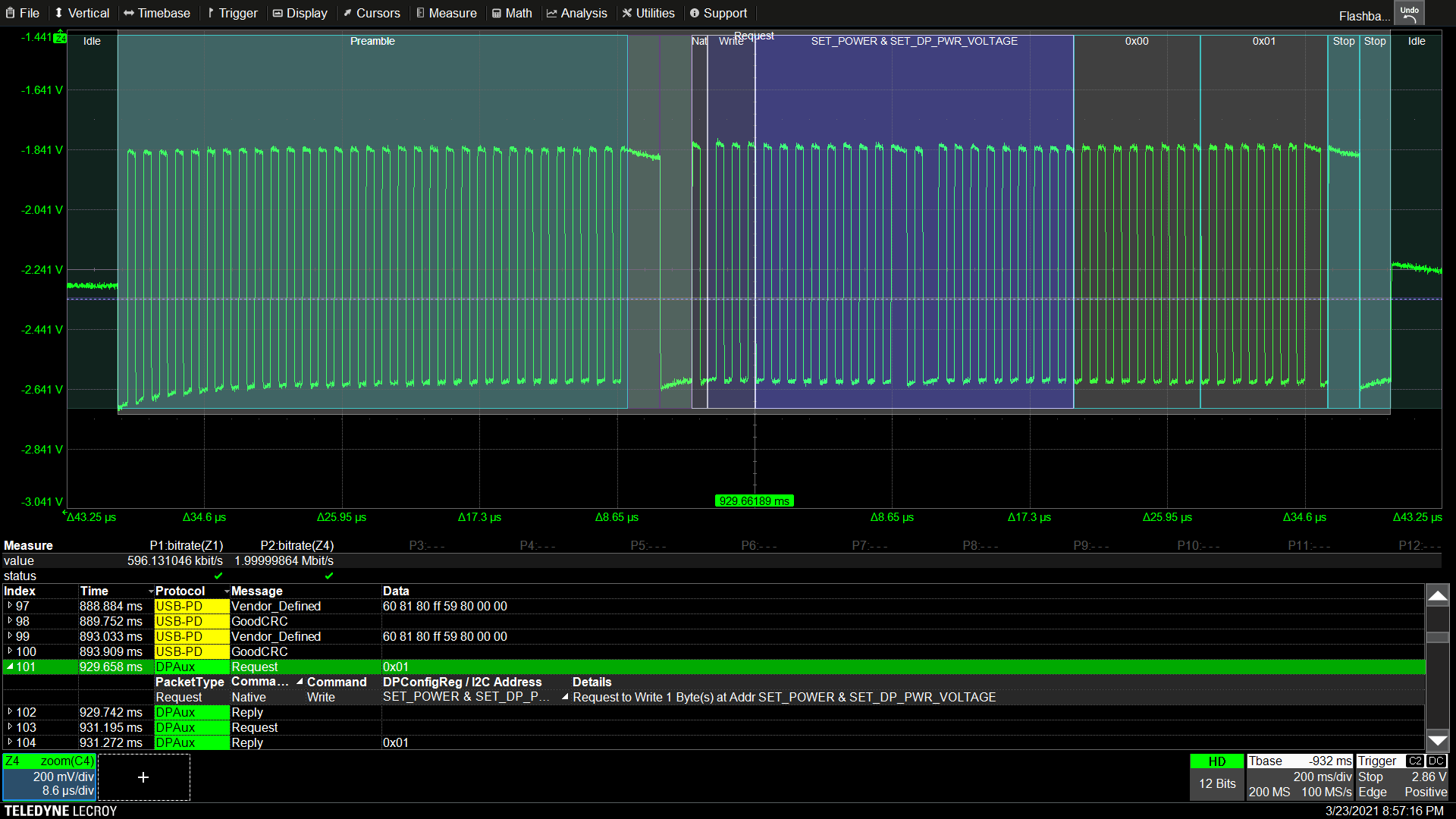

直觀，彩色顯示和疊加的解碼（"D")
透明覆蓋層對每個協議的特定部分和整個消息幀進行顏色編碼，讓您可以輕松了解串行數據信息。與其他解決方案不同，我們的解決方案將協議解碼信息與信號分開，而是直接在顯示屏上關聯波形和協議解碼。隨著采集長度的擴大或縮短，解碼覆蓋層將進行調整，以向您顯示恰到好處的信息量.
交互協議表（“D”）
只需單擊協議表中感興趣的 DP-AUX 數據包，即可創建波形的縮放窗口，其中帶有顏色編碼覆蓋，顯示數據包類型、命令、AUX 寄存器地址和消息詳細信息。
自動計時測量（“M”）
DisplayPort DP-AUX TDMP 可單獨用于標準 DP 連接器或 eDP 設計；或與 USB-PD TDMP 一起使用，以分析 DisplayPort over USB-C 設計中 DP-AUX（SBU 線路）和 USB-PD（CC 線路）之間的時序。Msg-Msg 時序測量可用于調試由 USB-PD Alt Mode 事務和 DisplayPort AUX 鏈路訓練之間的時序不當引起的系統互操作性問題。

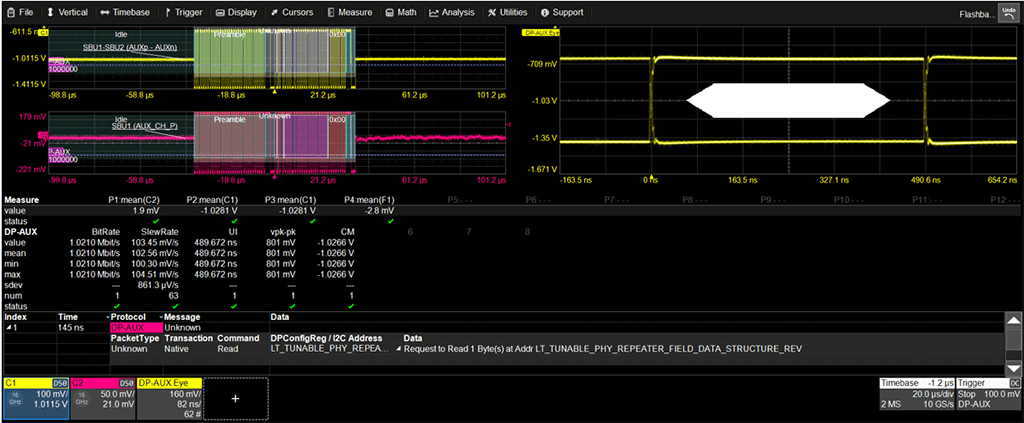

DisplayPort AUX EYE PHY 合規性（“P”）
DisplayPort 2.1 PHY CTS 要求在發送 16 個 SYNC 脈沖的同時，對源和接收器上的 AUX 發射器進行 DP-AUX 眼圖測量。QPHY-DP2-SOURCE 自動使用 DPAUX TDMP 解碼 DP-AUX 數據，制作所需的眼圖模板并進行測量，得出通過/失敗合規性結果。

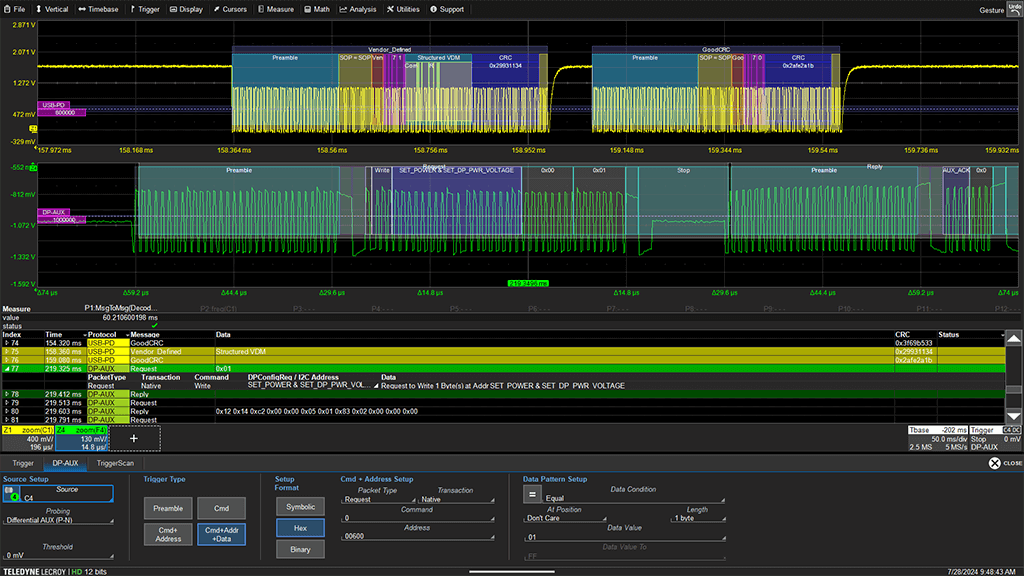

通過 USB-C 進行 DisplayPort 系統級調試
使用 TF-USB-C-HS 或 TF-USB-C SB 測試試樣夾具和探測解決方案為 DisplayPort 源/接收器設備系統集成提供最佳解決方案。例如，調試 AUX 和主鏈路或 AUX 和“Alt Mode”電源傳輸消息之間的 LTTPR 時序故障。
