QPHY-MIPI-CPHY

• MIPI C-PHY 發射器一致性測試
  • 全自動且易于使用
  • 完整的報告生成，包括通過/失敗結果
• MIPI C-PHY 信號的物理層測量，包括：
  • LP-TX 信號
  • HS-TX 信號
  • INIT和 ULPS
  • 未端接電壓測量
• C-PHY 觸發眼圖
• 輕松地從自動化一致性測試切換到交互式調試

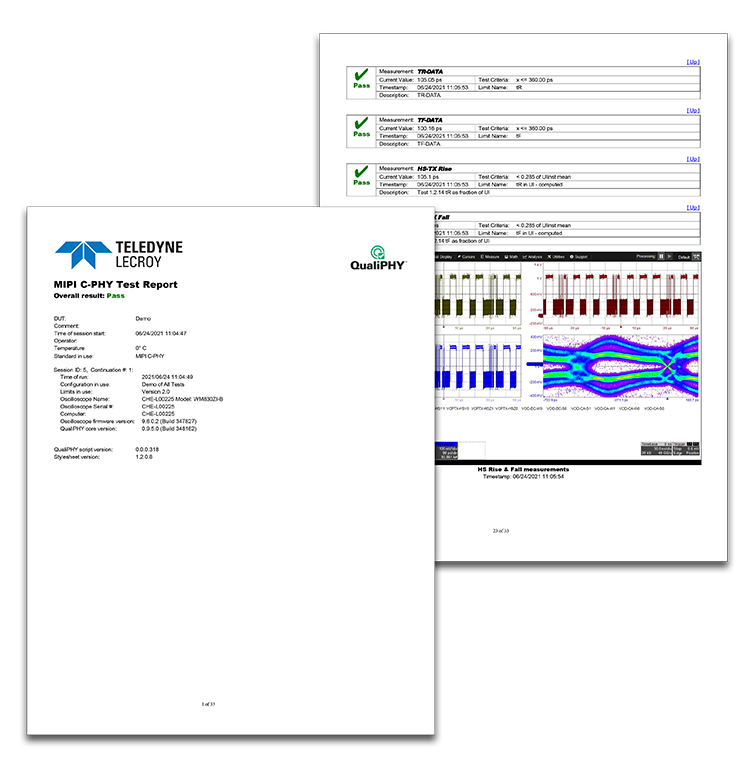

QPHY-MIPI-CPHY 執行 MIPI C-PHY 物理層的電氣發射器一致性測試。 QualiPHY 框架簡化了測試選擇和配置，并自動執行測試。 測試會話完成后，結果會自動編譯成包含屏幕截圖的綜合報告。

QPHY-MIPI-CPHY 全面覆蓋了 C-PHYSM 規范 v1.0 和 v1.1 的一致性測試套件中定義的高速和低功耗電氣一致性測試。

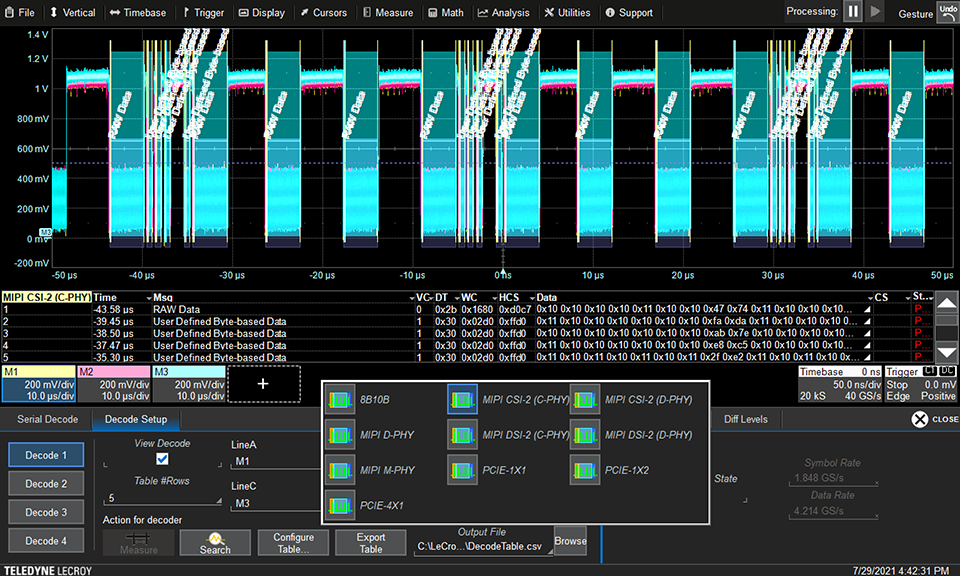

包含的 CPHYbus DMP 選項支持通過 MIPI C-PHY 對 CSI-2 和 CSI-2 信號進行全面的串行解碼，以便從一致性測試輕松過渡到調試。 對每個協議的特定部分和整個消息幀進行顏色編碼的透明覆蓋層使您很容易理解您的串行數據信息。 將示波器變成協議分析儀，并以表格形式顯示解碼信息。

CPHYbus DMP 還包括 C-PHY 電氣一致性測試測量參數的交互式控制——使 CSI-2 或 DSI-2 協議問題能夠在電氣層面上追蹤到其根本原因。 獨特的測量和圖形工具還增強了解碼功能的能力，以進行更深入的嵌入式系統分析。

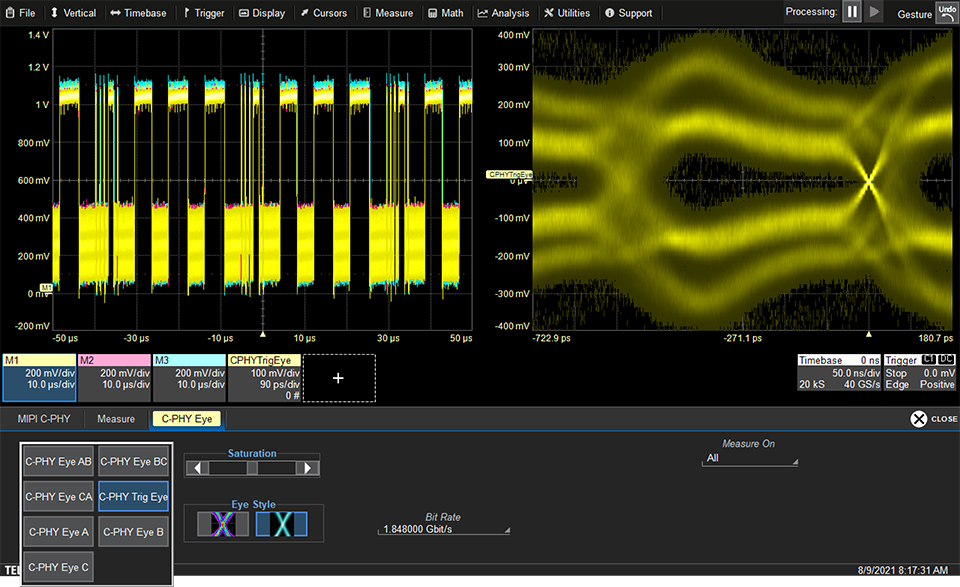

CPHYbus DMP 還可以輕松地以交互方式創建 C-PHY 信號的“觸發”眼圖，如 MIPI C-PHY 規范中所定義。
