QPHY-USB

• 覆蓋 USB-IF 規范規定的所有實時示波器測試
• 支持主機、設備和集線器測試
• 簡單易用的自動化測試
• 用于高速上行信號質量的 SMA 線纜
• 支持新的更高端口集線器的 12 個負載
• 2 塊板，便于連接
• 沒有懸掛的線纜
• 包括對高速、全速和低速測試的支持
• QualiPHY 報告生成——包含所有示波器和 DVM 測試

USB軟件包為 USB 2.0 設備、主機和集線器提供了完整的采集和分析系統，如 USB-IF USB 2.0 電氣測試規范中所述。 該測試軟件為 USB 2.0 執行全套電氣測試，包括高速、全速和低速測試，并得到 Teledyne LeCroy 的 QualiPHY 自動測試和報告軟件的支持。

QualiPHY 的連接圖提供了探頭和線纜連接的可視化表示，可以輕松確保第一次正確連接。

提示用戶何時更改測試條件以及如何解釋測試結果。 每個測量值都由其在規范中的名稱表示，并顯示每個參數的允許值，以及通過/失敗指示。

Teledyne LeCroy 的 TF-USB-B 夾具提供信號質量（設備和主機）、接收器靈敏度、TDR（設備和主機）、斷開、浪涌、跌落和 12 負載的部分，以適應新的更高端口集線器。 支持高速、全速和低速測試。

2 GHz 或更高帶寬的示波器支持 QPHY-USB： WaveRunner， WavePro， WaveMaster、SDA 或 DDA。

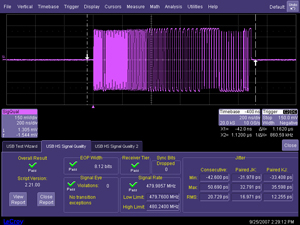

高速上行信號質量測試結果。

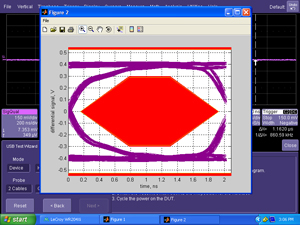

使用集成的 USB-IF MATLAB 測試腳本創建的眼圖。

除了 QualiPHY 之外，QPHY-USB 選項還在應用程序的菜單系統中嵌入了易于使用的分步說明。 這些簡單的分步說明引導用戶完成選定的測試。 指導用戶正確連接探頭以及如何正確使用 USB-IF 高速電氣工具。 結果顯示通過或失敗，顯示在屏幕上。 這使該解決方案能夠幫助進行合規性測試和調試。 設備、主機和集線器的調試模式支持所有高速、全速和低速一致性測試。

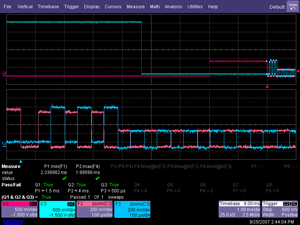

高速線性調頻定時測試。

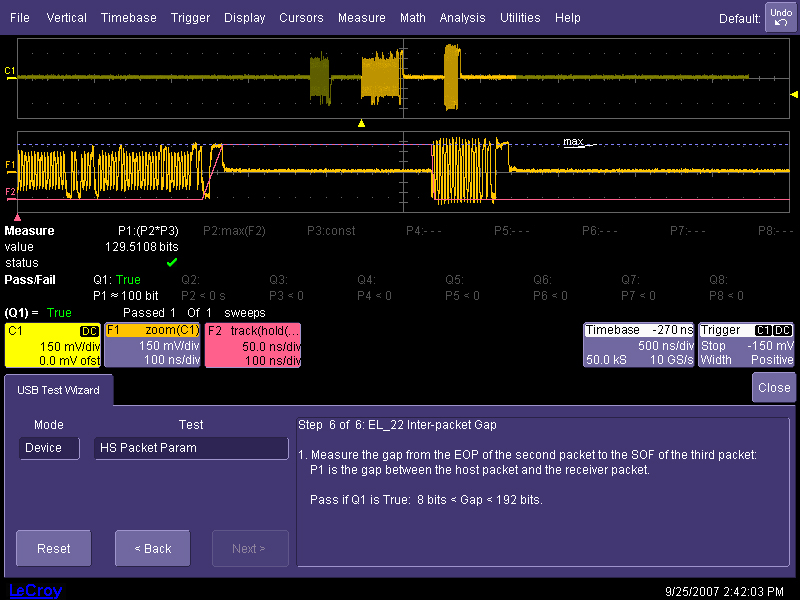

高速數據包參數測試。

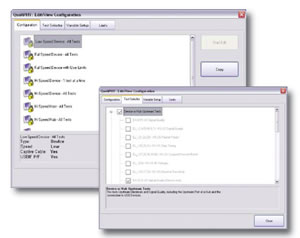

QualiPHY 有許多預設的合規性配置，但也使用戶能夠創建自己的測試和限制集。

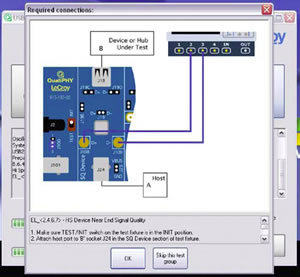

高速信號質量的連接圖。

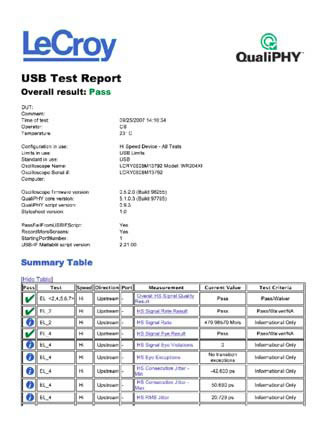

QualiPHY 有許多預定義的配置，允許用戶運行完整的一致性測試。 （所有高速設備測試、所有全速集線器測試等）此外，用戶可以創建自己的自定義測試組和限制集。 測試完成后，QualiPHY 將生成 PDF、HTML 或 XML 格式的完整測試報告（包括眼圖和其他屏幕截圖）。

• HS 信號質量
• HS數據包參數
• HS 線性調頻定時
• HS 暫停/恢復/重置
• HS 斷開
• FS下行信號質量
• LS下行信號質量

• HS 信號質量
  • HS 遠端，用于聯機設備
  • HS 近端，用于不受限制的設備
• HS數據包參數
• HS 線性調頻定時
• HS 暫停/恢復/重置
• HS 接收靈敏度
• FS 上行信號質量
• LS上行信號質量
• 浪涌電流

• HS 信號質量（上行/下行）
  • HS 遠端，用于系留集線器
  • HS 近端，用于不受限制的集線器
• HS數據包參數
• HS 線性調頻定時
• HS 暫停/恢復/重置
• HS 接收靈敏度
• HS下行中繼器
• HS 上行中繼器
• FS 信號質量（上行/下行）
• LS 信號質量（上行/下行）
• 浪涌電流

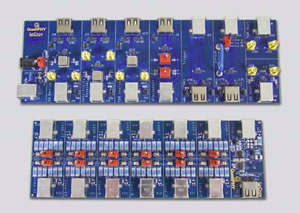

TF-USB-B：信號完整性板和負載板是分開的，以方便連接。

需要 TF-USB-B 來測試高速、全速和低速設備、主機和集線器。 附件包括兩條匹配的 SMA 線纜、兩個 SMA-BNC 適配器、兩個 SMA 端接器、USB-A 公頭轉 Mini-B 公頭適配器、USB-A 母頭轉 B 母頭適配器、USB-A 公頭轉 Micro AB 母頭適配器，以及十個6 英寸 USB-A 到 USB-B 線纜。TF-USB-B 包含 12 個用于新的更高端口集線器的負載。這些負載位于單獨的板上，以便于連接。
