主要功能
-
全面的信號解調和矢量信號分析
-
支持射頻調制或直接 I-Q 輸入
-
PSK、QAM、Circular QAM、ASK 和自定義輸入信號類型
-
使用 VectorLinQ Advanced 進行 OFDM 可視化和分析
-
多達 8 個數據流
-
帶有軌跡、符號和參考符號視圖的 IQ 星座圖
-
I、Q EVM、相位、幅度和功率眼圖
-
I、Q 和總頻譜的頻譜視圖
-
一套全面的測量參數可以表征調制質量
-
內置信號處理模塊，包括濾波器、混頻器、相位估計器和均衡器
-
在信號鏈的任何位置插入自定義 MATLAB 處理模塊
-
靈活的用戶界面，提供最大的洞察力和可視化
極致的靈活性
VectorLinQ 將您的 Teledyne LeCroy 示波器轉變?yōu)樽铎`活的可用矢量信號分析平臺。 通過示波器通道采集多達八個輸入——PSK、QAM、Circular QAM 和 ASK 信號類型均受支持，以及用戶定義的符號配置和 OFDM 格式。 VectorLinQ 通過獨特、直觀的模型運行，通過用戶定義的處理塊鏈傳遞信號，使最復雜的分析變得簡單。 標準處理塊包括混頻器、濾波器、相位估計器和均衡器——以及在處理鏈中的任何點插入自定義 MATLAB 處理塊的能力。
先進的可視化和測量

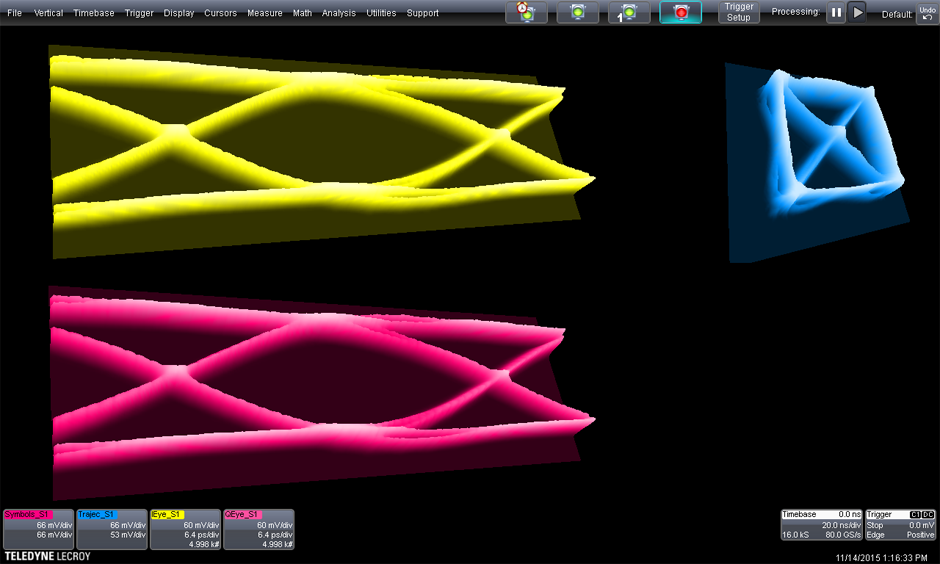

VectorLinQ VSA 提供了多種分析和查看解調波形的方法。 IQ 星座圖有助于識別信號質量問題，例如幅度不平衡、正交誤差和相位噪聲。 I 和 Q 分量、幅度、功率、相位和 EVM 可被視為時域中的“跡線”，與示波器中的其他波形完全相關。 任何跡線也可以視為眼圖，從而更深入地了解解調波形的信號質量。 總信號的頻譜視圖，以及單獨的 I 和 Q 分量，也作為標準提供。 對于 OFDM 信號，EVM 可以按子載波和符號顯示。
完整的加工靈活性
自定義 MATLAB 塊可以插入處理鏈中的任何點，結果直接返回到 VectorLinQ 以傳遞到下一個處理塊、可視化和測量。 示例 MATLAB 代碼直接包含在 VectorLinQ 應用程序中。
VectorLinQ 還允許通過一組用戶定義的符號位置分析完全自定義的調制類型。
使用 VectorLinQ Advanced 進行 OFDM 分析
對于領先的通信研發，VectorLinQ Advanced 提供全面的 OFDM 分析和可視化功能。 按副載波和符號繪制導頻 EVM、數據 ??EVM 和平均 EVM。 測量數據和導頻信號的 EVM % 值和幅度誤差。 802.11a 協議支持包括標準，以及用于為其他標準和自定義協議創建配置文件的示例元數據。 VectorLinQ Advanced 可用于 WaveMaster 8zi-B和 LabMaster 示波器系列。
無縫集成
VectorLinQ VSA 不是“控制”示波器的獨立應用程序——它與 Teledyne LeCroy 的 MAUI——可用的最先進的示波器用戶界面——無縫集成。 來自 VectorLinQ 的信號和參數可用于 MAUI 中的其他地方，以實現簡單而完整的控制和分析。
