主要特點
- 全面的基于示波器的 USB-PD 解決方案
- 支持 USB-PD 3.1 – EPR（擴展功率范圍）和 SPR（標準功率范圍）
- 全面的 USB-PD 觸發解碼供電對象 (PDO)
- USB-PD 協議與 V 的時間相關總線和我負荷測量
- 自動測量 VBUS@PS_RDY
- BMC 眼圖和物理層測量
- 時間關聯 USB-PD 與 AUX 和 USB4-SBU 協議
- 直觀的彩色編碼解碼疊加
- 具有縮放和模式搜索功能的交互式協議表
- 自動時序測量
- 使用波形圖將串行數字數據提取為模擬值（串行 DAC）
- 帶有故障位置的眼圖

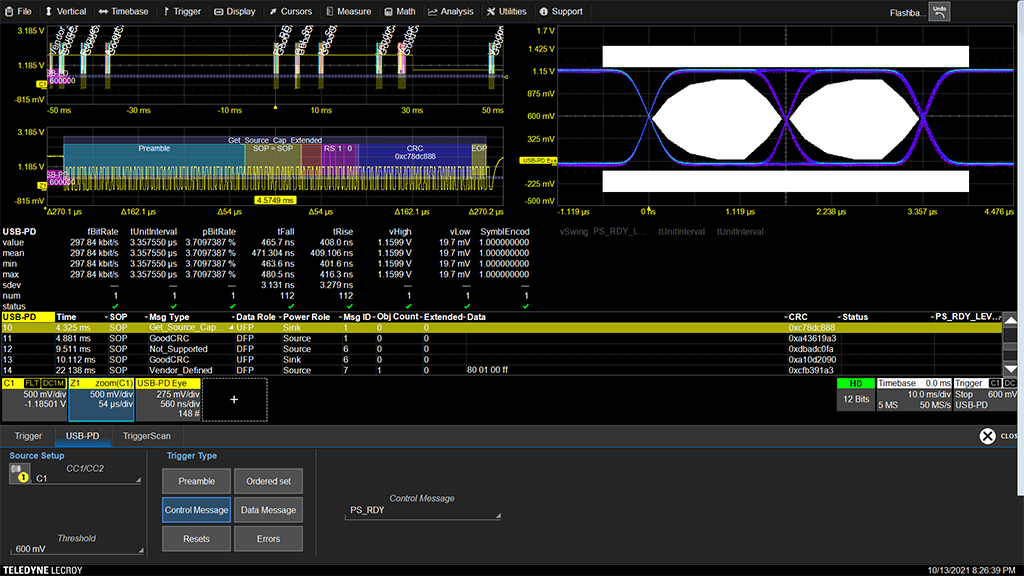

全面而強大的 USB-PD 觸發 ("T")
USB-PD 觸發類型包括前置、有序集、控制消息、數據消息、重置和錯誤。 提供一種捕獲特定功率傳輸事件的方法。 在 Teledyne LeCroy 中也可以找到相同的觸發器類型 Voyager USB-PD 一致性測試儀和 Mercury 邊帶分析儀，這使得設備之間的 USB-PD 協議和電子信號之間的關聯變得容易。
直觀的顏色編碼和解碼疊加層 ("D")
透明覆蓋層，每個協議的特定部分和整個消息幀的顏色編碼，便于理解您的串行數據信息。與其他解決方案不同，我們的解決方案將協議解碼信息遠離信號，直接在顯示器上關聯波形和協議解碼。隨著采集長度的擴大或縮短，解碼疊加層將進行調整，以顯示恰到好處的信息量
交互式表格匯總結果（“D”）
將示波器變成 USB-PD 協議分析儀，并以表格形式顯示解碼信息。 自定義表格以僅顯示感興趣的數據并觸摸表格中的消息以自動縮放到它并將其顯示在屏幕上。 導出表以供離線分析。 表中最多可同時顯示四種不同的任何類型的解碼信號。

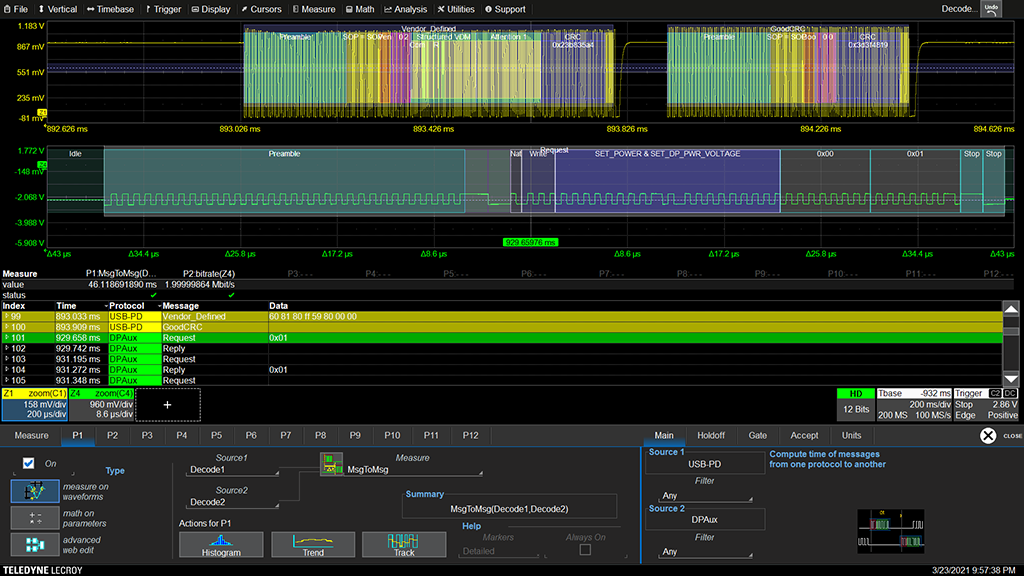

高效的測量/圖表工具（“M”）
USB-PD 觸發、解碼、測量/圖形和物理層 (TDMP) 解決方案提供透明的彩色編碼解碼覆蓋、協議表和搜索功能，測量/圖形功能以及 USB-PD 和其他 USB 的自動測量和圖形工具Type-C 技術通過將 USB-PD 消息與其他 USB Type-C 信號（例如 DP-AUX 或 USB4-SBU 邊帶。
物理層測量（“P”）
對于系統啟動和調試，USB-PD TDMP 選項添加了一套全面的 BMC Eye 電氣一致性測試測量參數——使 USB-PD 協議問題能夠在電氣層面上追蹤到其根本原因。 用于 USB-PD 的雙相標記代碼 (BMC) 的眼圖和測量在每個數據包上進行，并且可以在 USB-PD 負載條件下進行測試以確保符合規范。
