主要功能
-
用于 IEEE802.3-2018 NBASE-T 一致性測試的自動化且易于使用的解決方案
-
完整的物理層測試包,包括所需的測試夾具、耦合器和電纜
-
支持所有 PMA 發射機測試
-
線性測試無需額外的頻譜分析儀
-
支持將 MDI 回波損耗結果添加到報告中
完整的電氣一致性測試
QPHY-NBASE-T 與 TF-NBASE-T 一起支持直接 SMA 布線的信號采集,從而減少噪聲和測量誤差。 由于所有測量均使用示波器進行,無需額外的頻譜分析儀,因此測量工作量顯著減少。
自動化一致性測試

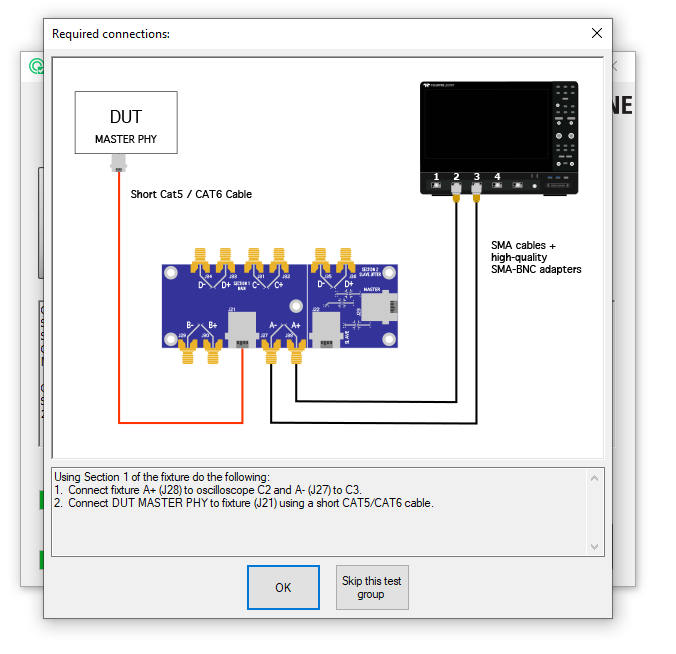

QPHY-NBASE-T 使用 QualiPHY 自動一致性測試軟件來操作示波器和干擾信號發生器。 QualiPHY 測試腳本提供連接圖并確保正確設置。 QualiPHY 使儀器自動化測試并提供全面的結果報告(包括屏幕截圖)。

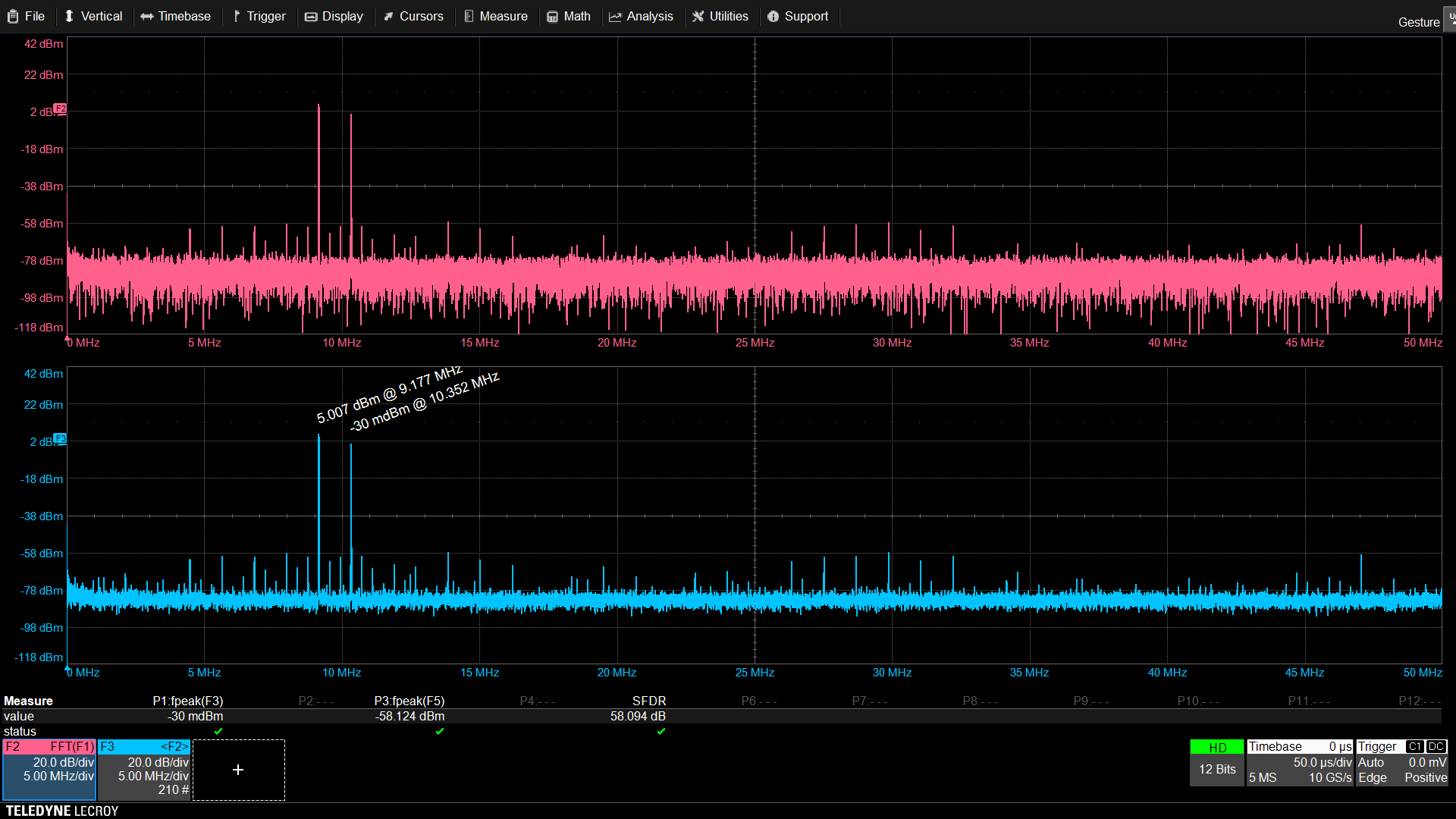

利用 HDO4096 技術的力量
Teledyne LeCroy 的高分辨率 12-bit 示波器采用獨特的 HD4096 技術來提供卓越且不受影響的測量性能。 HDO4096 技術專為高動態范圍測量而設計,為執行 NBase-T 發射機線性度測試提供理想的解決方案。
全面且易于閱讀的測試報告
通常需要對測量結果進行匯總并制成表格,以快速驗證待測物。 這些信息與儀器和信號采集/測試條件設置一起形成完整的記錄。 QPHY-NBASE-T 通過合并自動 HTML 報告生成引擎簡化了此過程。 創建的測試報告包含每個單獨測試結果的表格數值,包括通過/失敗結果和測試門限。 報告還可以保存為 PDF、HTML 或 XML。

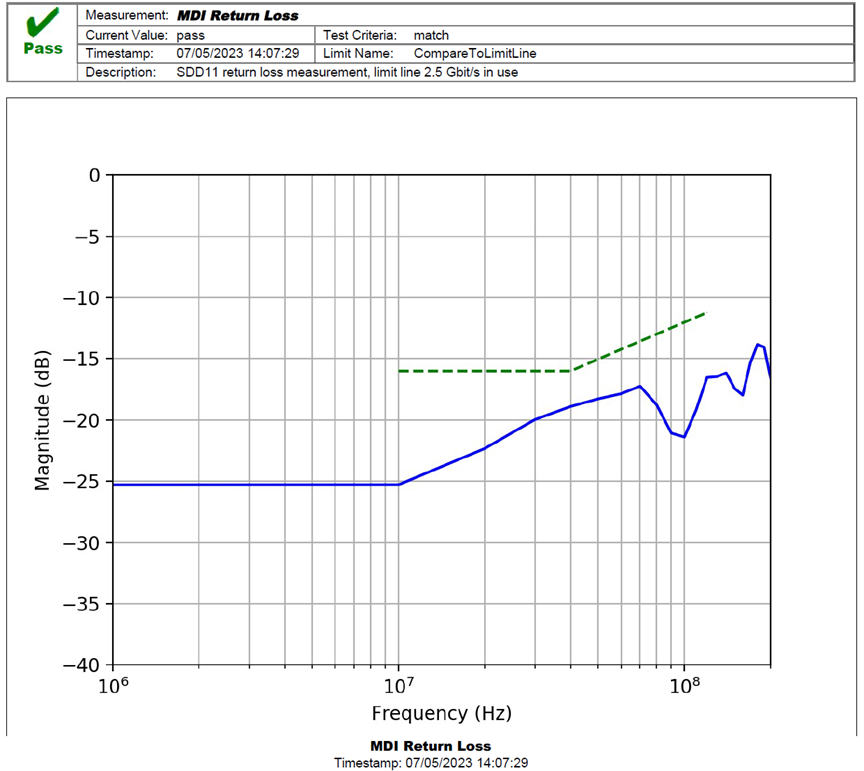

MDI回波損耗
為了完成報告,來自 WavePulser40iX, T3SP15D 或任何其他 VNA 的回波損耗測量結果可以使用 S1p 或 S2p 文件的導入功能添加。
完整的測試夾具
TF-NBASE-T 支持 NBase-T 和 10GBase-T 測試。 它將以太網電纜的 A、B、C 和 D 對轉至 SMA 連接口。 該套件包括用于添加干擾信號(用于 2GBase-T)的功率分配器 (2.5)、所需的 50 歐姆終端器 (6)、以太網電纜 (2)、SMA/SMA 電纜 (2) 和 SMA/BNC 電纜 (4)。
