主要功能
- 支持幾乎任何類型的 SPI，包括沒有芯片選擇的簡化 SPI 和 SPI DDR
- 幀間消息時間設置允許幀定義以支持許多專有的基于 USART 的協議
- 靈活的 Bits/Word 解碼設置
- 不需要在解碼期間顯示時鐘軌跡
- 使用模擬或數字 (MSO) 輸入進行采集和觸發
- EXT 輸入可用于時鐘信號
- 直觀，彩色顯示疊加的解碼
- 具有縮放和碼型搜索功能的交互式協議表格
- 自動時序測量
- 使用波形圖將串行數字數據提取為模擬值（串行 DAC）
- 能夠顯示信號觸碰到眼圖模板的位置

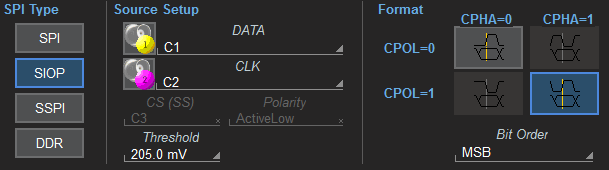

當CS片選信號不存在時的SPI觸發
大多數 SPI 觸發器要求存在一個片選信號。 但是簡化的（單主單從）SPI（也稱為 SSPI 或 SIOP）沒有片選信號。 我們的解決方案仍然允許通過使用幀間設置時間觸發簡化的 SPI。 大多數情況下，AUTO 默認值提供準確的結果，但也可以使用 MANUAL 選擇。
專有的基于 USART 的協議（“T”和“D”）的幀間消息時間設置
有時使用專有格式的兩行（時鐘和數據）串行數據信號。 這通常稱為 USART。 鑒于我們的觸發器和解碼器設置的靈活性，通常可以使用幀間消息時間設置將連續字節“打包”到一個消息幀中，然后在完整的多幀中的特定字節位置觸發串行數據字節幀。 然后，SPI-CUSTOM 可用于將信息解碼為完整的幀而不是單個字節。
條件數據觸發設置（“T”）
觸發器允許對 DATA 條件進行條件設置（<. <=、=、>、>=、<>、范圍內、范圍外）。 這在應該監視異常事件的情況下特別有用。

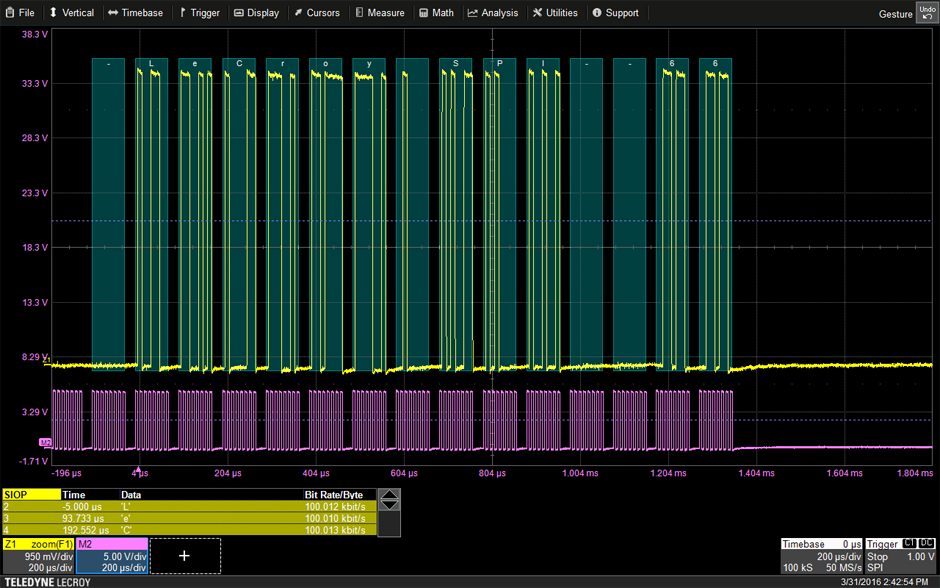

直觀的彩色解碼疊加功能 ("D")
對每個協議的特定部分和整個消息幀使用彩色透明的疊加功能，便于理解您的串行數據信息。與其他解決方案不同，我們的解決方案將協議解碼信息遠離信號，直接在顯示器上關聯波形和協議解碼。隨著采集長度的擴大或縮短，解碼疊加層將進行調整，以顯示恰到好處的信息量
交互式表格匯總結果（“D”）
將示波器轉換成協議分析儀，并以表格形式顯示解碼信息。 自定義表格以僅顯示感興趣的數據并觸摸表格中的消息以自動縮放到它并將其顯示在屏幕上。 導出表以供離線分析， 表中最多可同時顯示四種不同的任何類型的解碼信號。
高效的測量/圖表工具（“M”）
通過模擬信號或其他串行消息的自動定時測量快速驗證因果關系。 在單次長時間采集中進行多次測量，以便在極端情況測試期間快速獲取統計數據。 可以將串行（數字）數據提取為模擬值并繪制圖表以監控隨時間變化的系統性能，就好像它是直接探測的一樣。 更快地完成驗證并獲得更好的洞察力。
眼圖 ("E")
快速顯示分組低速串行數據信號的眼圖，無需額外的設置時間。使用眼圖參數來量化系統性能，并應用標準或自定義眼圖模板來識別異常。可以顯示觸碰模板的點，并可以強制示波器進入停止模式。
