主要功能
-
集成均衡器改進了現實世界信號的解碼
-
具有內置校準功能的雙向耦合器可提供卓越的信號保真度
-
調試鏈路啟動握手可實現深入的系統洞察
-
輕松觸發和調試鏈路啟動握手
-
識別鏈路啟動和數據包錯誤
-
解擾 100Base-T1 數據包
-
PAM3 眼圖可表征系統性能
-
自動定時測量支持延遲監控
-
接收器均衡器仿真顯示真實的接收器行為
通過分析啟動階段和數據流量加快調試速度
觸發并解碼主從之間的鏈路啟動握手。 跟蹤設備在握手序列中的位置，以確定未建立正確鏈接的原因。
適用于現實世界信號的解碼器和調試器

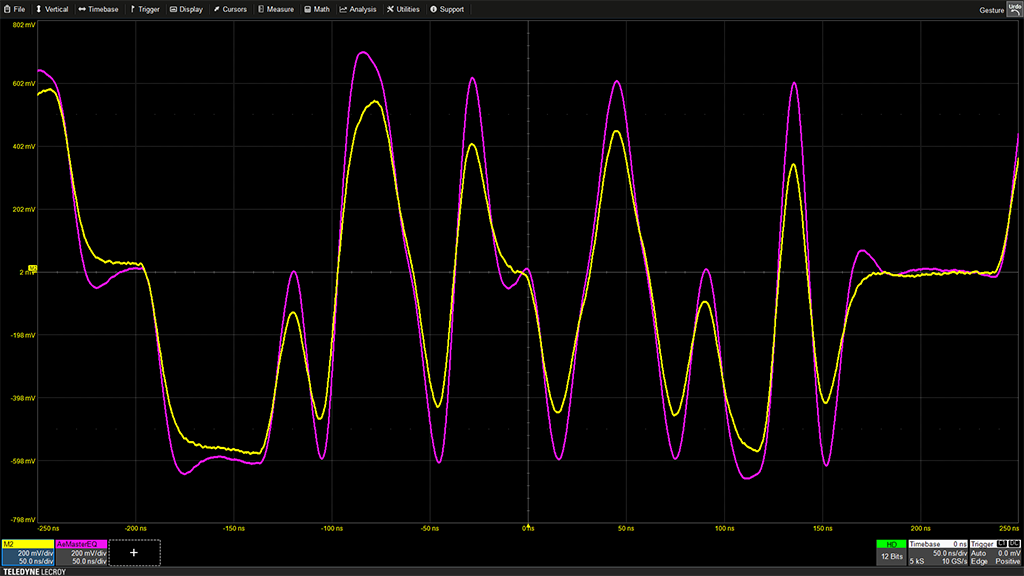

集成到軟件中的均衡器能夠解碼實時信號（黃色），并允許模擬真實的接收器行為（紫色）。 主站和從站的參數可以分別設置。 加上雙向耦合器效應補償的可能性，可以再現實際系統中的條件。
具有內置校準功能的雙向耦合器可提供卓越的信號保真度
TF-AUTO-ENET 分離雙向鏈路流量，以獨立查看來自主站和從站的信號。 該軟件實時增強了定向耦合器的方向性，與其他定向耦合器方法相比，提供了卓越的信號保真度。
將觸發器和解碼器與測量和調試工具相結合
連接整個信號處理流程的單一工具，從輸入到均衡器功能，再到最終輸出到眼圖顯示和/或解碼器。 這可以實現完整的分析、簡化設置并提供理想的概覽。
PAM3 眼圖可表征系統性能
使用 PAM3 眼圖工具并分析在一致性測試期間無法識別的主從設備之間的信號質量通信問題。 這提供了基于 12 個參數的鏈路性能的完整表征和量化，包括上眼和下眼的眼高和眼寬。 具有可定制的可調節 BER 輪廓的視覺系統故障率。
