主要功能
-
PCIe 3.0 基本規范和 CEM 合規性測試：
-
發射器preset和信號質量
-
發射機鏈路均衡
-
接收機測試校準
-
接收機preset
-
用于 PCIe 3.0 接收機鏈路均衡測試的全自動壓力眼圖校準
-
自動收集和分析發射機測試的波形
-
發射機鏈路均衡利用 ProtoSync 傳輸層解碼以獲得更深入的洞察力和可見性
-
集成 Teledyne LeCroy PCI Express 4.0 合規板控制器 - QualiPHY 直接控制測試夾具和 DUT
-
LabMaster 10Zi-A 示波器搭載服務器級CPU ，可同時處理多達 20 個 SigTest 實例，顯著縮短測試時間
-
QualiPHY 報告生成功能創建包含所有相關測試信息的綜合報告
-
用于系統驗證和調試的鏈路層和傳輸層解碼
QPHY-PCIE3-TX-RX 簡化復雜測試
PCI-SIG 定義了一套標準的 CEM 合規性測試，設備需要通過這些測試才能獲得認證，并且每項測試對測試設備都有獨特的要求。 QPHY-PCIE3-TX-RX 首先提供了客戶設備和測試解決方案需要如何連接在一起才能正確執行測試的分步指南。 然后啟用并配置適當的儀器功能集、執行測試并記錄結果。

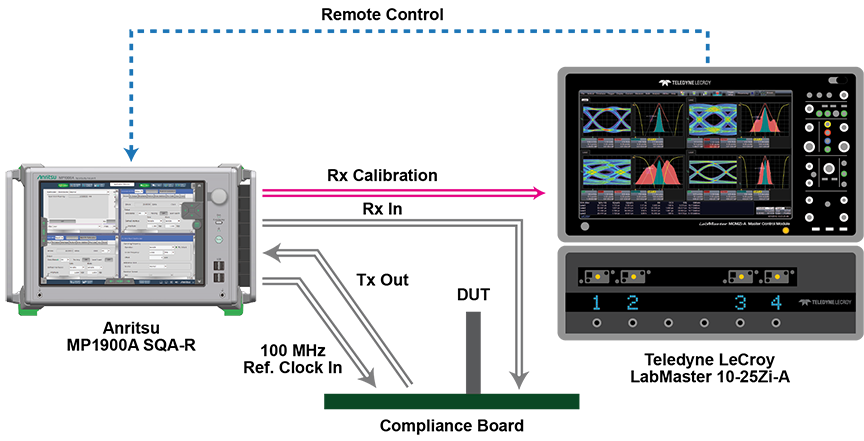

簡化的測試設置
通常，合規性測試是一項非常困難的任務。 用戶必須在示波器和被測設備之間建立必要的連接，手動配置示波器進行適當的測量，按照測試規范的規定執行測試程序，記錄結果，最后將結果與相應的限值進行比較合規規范。 QPHY-PCIE3-TX-RX 自動執行其中許多步驟，從而減少測試時間并提高可重復性和置信度。
ProtoSync 的鏈路均衡可見性
在發射機鏈路均衡過程中，發射機的加重不僅需要響應正確的均衡請求，還需要在規定的時間內發生變化。 波形包含有關物理層何時發生更改的信息，但沒有有關何時在協議中提出更改請求的信息。 ProtoSync 利用 Teledyne LeCroy 的行業標準協議分析軟件將采集的波形解碼到傳輸層。 這使 QualiPHY 能夠確定均衡更改請求的精確時間，以全面了解鏈路訓練行為。
完整的自動化測試
PCI Express 測試需要對被測設備進行多次電源周期、復位操作和發射機preset切換。 在之前的標準迭代中，這要么是一個繁瑣的手動過程，要么需要昂貴的額外信號發生器來實現自動化。 Teledyne LeCroy TF-PCIE4-CTRL CBB 自動化控制器是一種低成本附件，可直接連接到示波器并完全集成到 QPHY-PCIE3-TX-RX 中以實現 PCIe 3.0 測試的全面測試自動化——進一步減少測試時間和消除復雜測試環境中操作員錯誤的機會。
PCIe 6.0 的解決方案
下一代 PCI Express 6.0 以 64 Gb/s 的數據速率運行。 PCIe 6.0 一致性測試需要更高帶寬的示波器和 64 Gb/s 協議感知的 BERT 系統。 這 LabMaster 10Zi-A 系列示波器和 MP1900A SQA-R 已經滿足所有這些硬件要求。 Teledyne LeCroy/Anritsu PCI Express 測試解決方案不僅代表當前一代 PCI Express 的系統，而且是對未來技術開發和測試的投資。
QualiPHY
QualiPHY 旨在減少在執行高速串行總線一致性測試上所需要的時間、精力，并提供專業知識輔導。
-
指導用戶完成每個測試設置
-
按照相關的測試程序執行每次測量
-
將每個測量值與相應的規格要求進行比較
-
完整記錄所有結果
-
QualiPHY 幫助用戶每次都以正確的方式進行測試！
